連続ベルコン
ホーム >
.

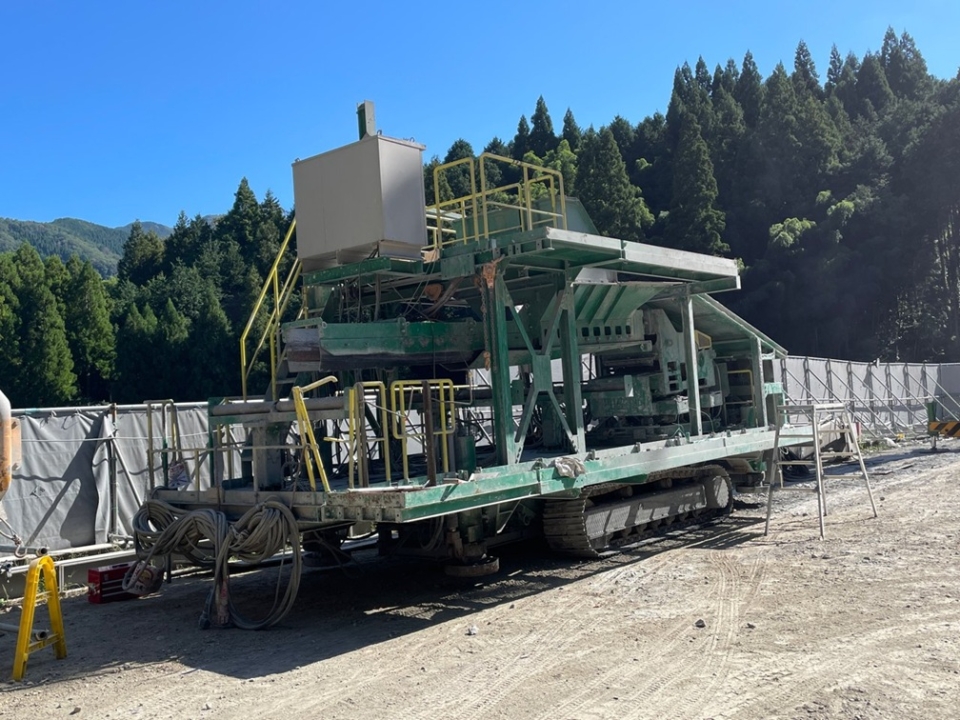

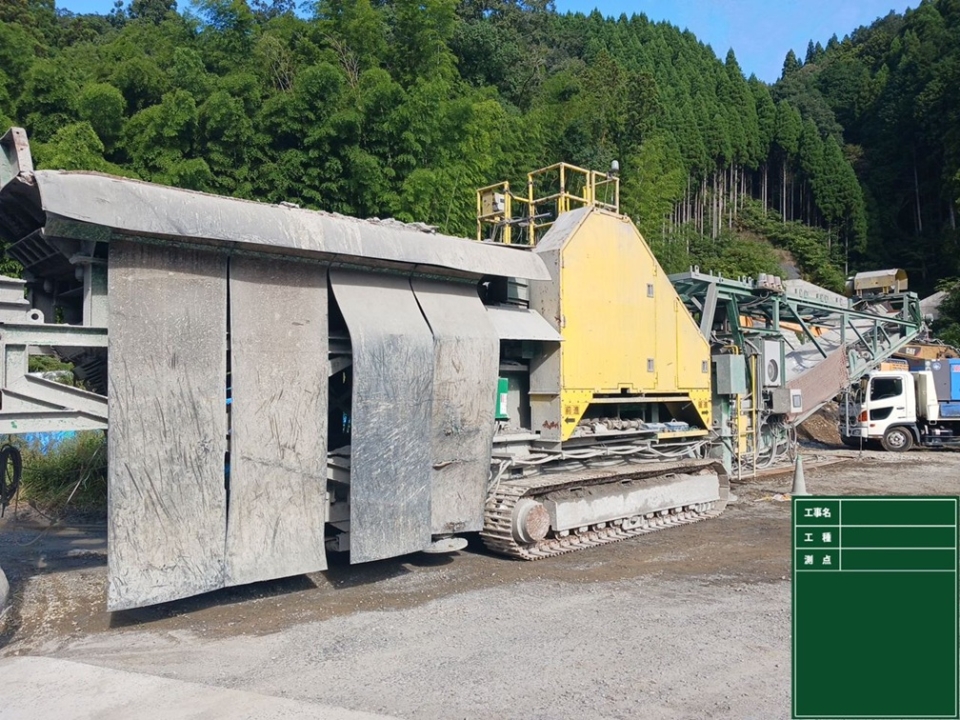

…連続ベルトコンベアで一番切羽側に位置する設備。
…クラッシャーにズリを投入し、大きいものは破砕する。
…テールピースによりベルトコンベアに流し、坑外へ排出する。
- 2023.1月度クラッシャー 坑外組立
- 2023.1月度クラッシャー 坑外組立
- 2023.1月度クラッシャー 坑外組立
- 2023.1月度テールピース (坑内)
- 2023.1月度クラッシャー・テールピース (坑内)
- 2024.1月度セントル付近 → 切羽付近に移動画像のように発電機をつないで自走する
- 2024.1月度同様に発電機をつないで自走
- 2024.3月度クラッシャー・テールピース 現況

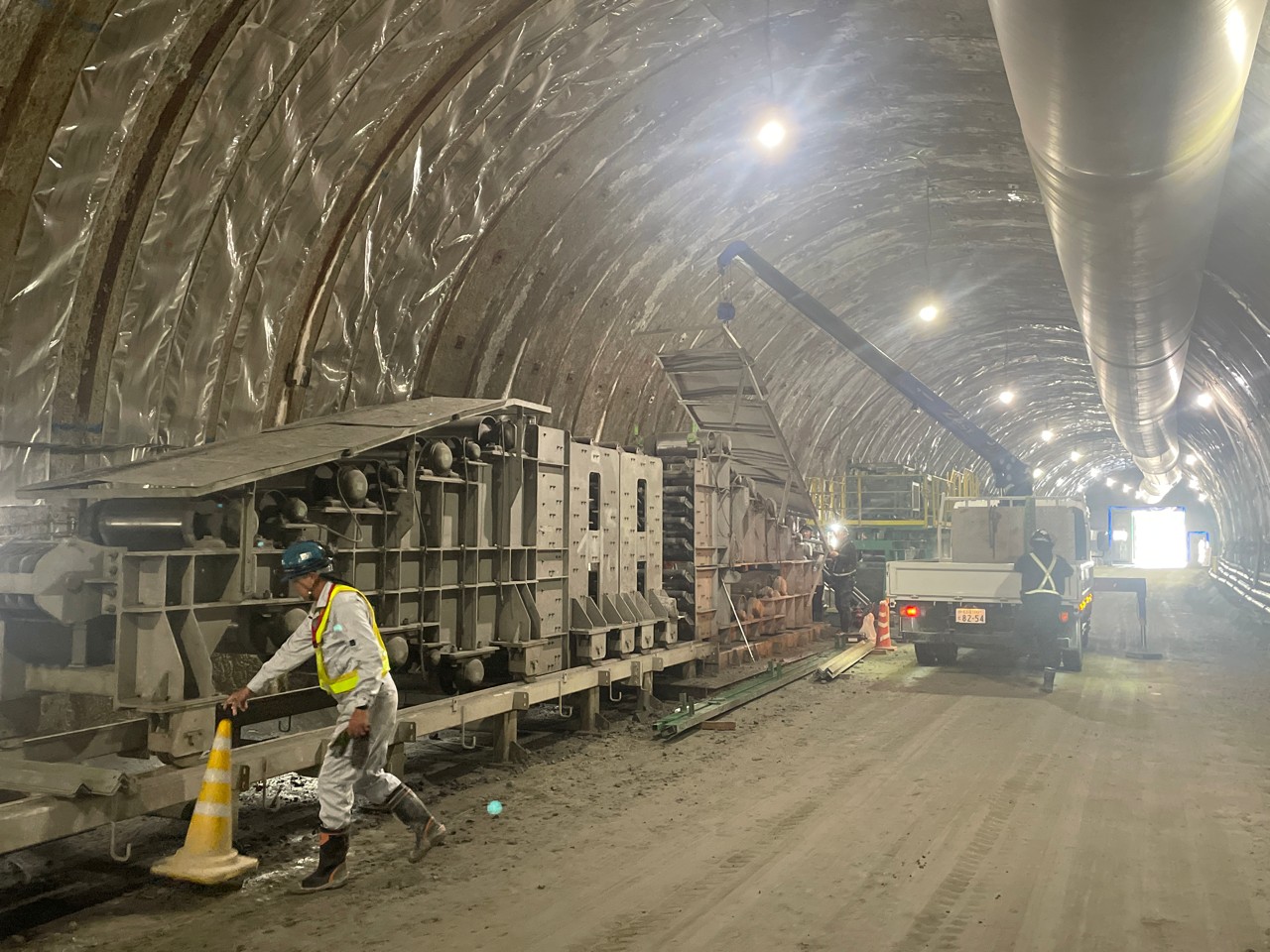

ストレージカセット
- 2023.1月度ストレージカセット 組立
- 2023.1月度ストレージカセット 組立完了
- 2023.1月度ストレージカセット 組立完了
- 2023.3月度安全対策
- 2024.1月度ストレージカセット
- 2024.3月度ストレージカセット 現況安全設備 施工後
- 2024.6月度ストレージカセット 現況

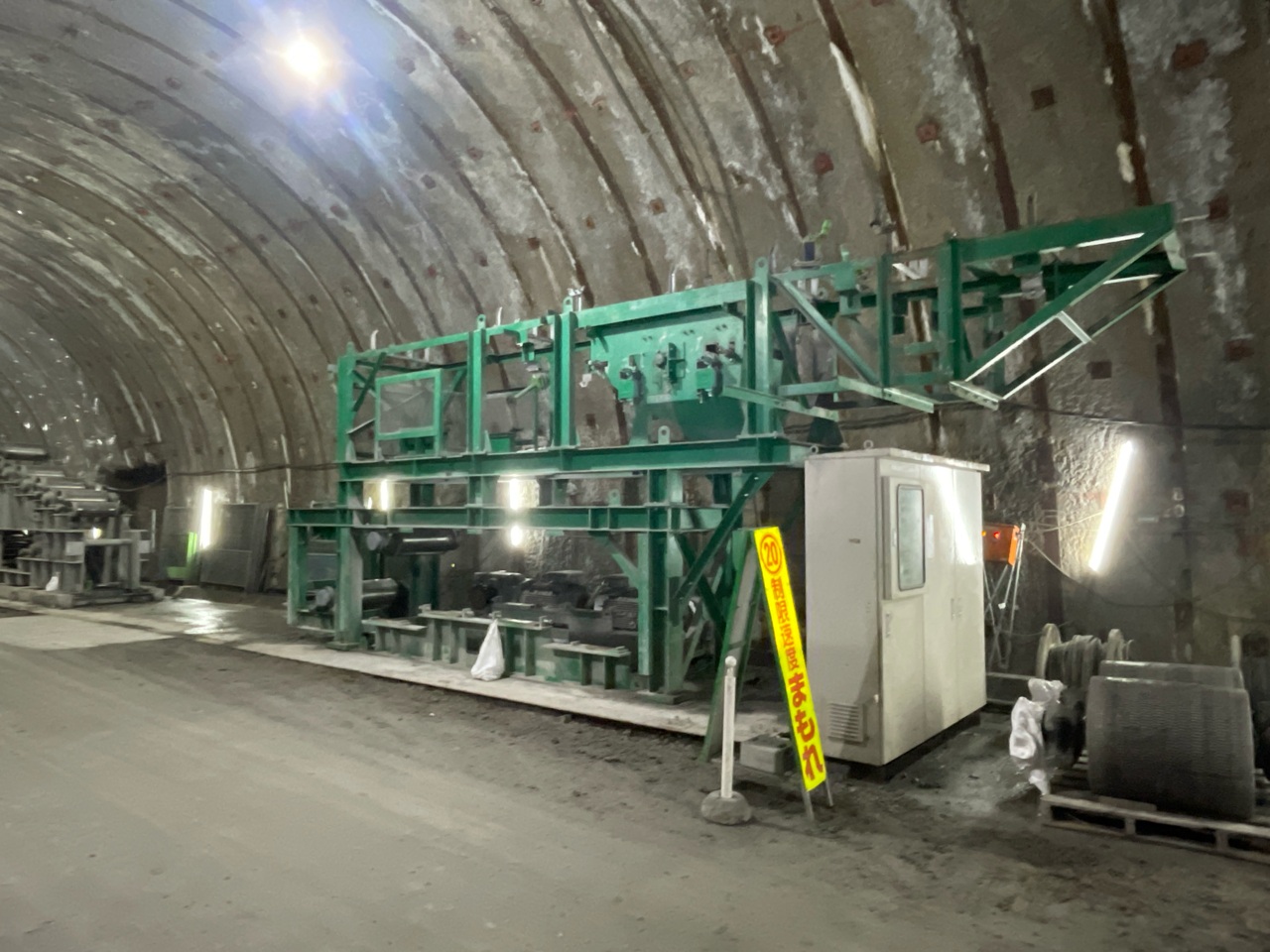

メインドライブ
…この部分でベルトコンベアを動かす。
…坑内ストレージカセットと、坑外に排出するベルトコンベアをつなぐ。
- 2023.1月度メインドライブ 組立
- 2023.1月度メインドライブ 組立完了
- 2023.1月度メインドライブ 組立完了
- 2024.3月度メインドライブ 現況安全設備 施工後
その他坑内作業
- 吊り架台
- 吊り架台(吊りチェーン設置)
- 吊り架台(吊りチェーン設置)

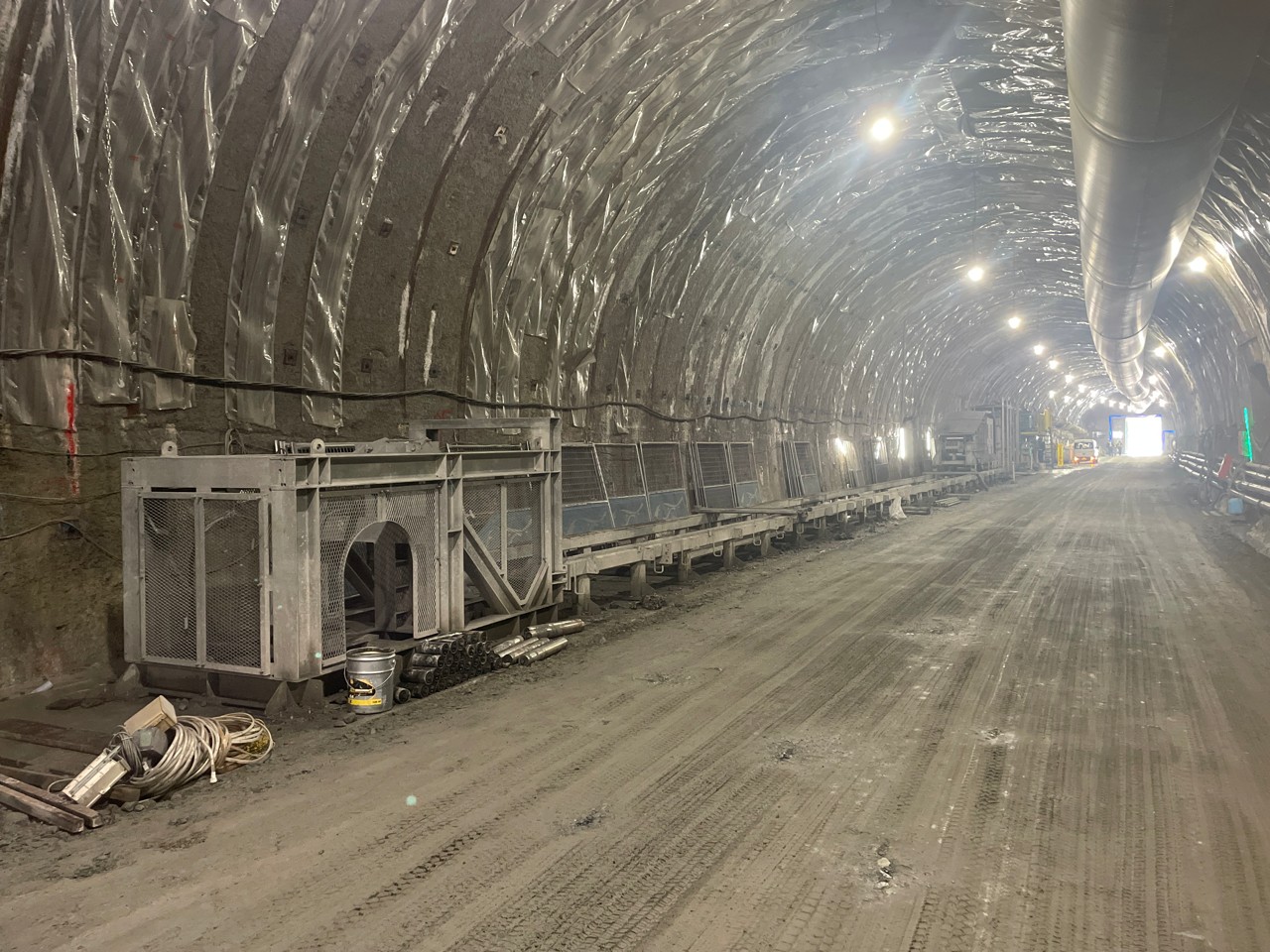

- 吊り架台設置
- 吊り架台設置
- 吊り架台設置
- 吊り架台 ローラー取付完了
- セントル付近
- フィルム台車 セントル間移動式架台
- セントル周辺 架台設置
- セントル周辺 ローラー取付完了
- ベルト引込み
- ベルト引込み状況
- ベルト引込み状況
- ベルト端部を挟みウインチにて引っ張る
- 切羽付近
※カテナリー台車 … 連続ベルコンのベルト設置位置を、トンネル上部に上げる仕組み
坑内の空間確保のため(重機や機械をベルコン下に配置)
- 電源台車上 架台設置
- 電源台車・カテナリー台車 架台設置
- カテナリー台車 組立完了
- 電源台車・カテナリー台車ベルト引込み 完了
- 電源台車・カテナリー台車ベルト引込み 完了
- カテナリー台車 現況安全設備 施工後
ベルトエンドレス加工
ベルトエンドレス加工 … コンベアベルトの接合
当現場では熱加硫接合を採用
※熱加硫接合 … 接着剤を均一に塗布後、金型で熱と圧力をかけて接着する
- 奥と手前は別々のベルトそれぞれ端部処理を行う
- ステップ剥ぎ加工
- ケレン作業後 接着剤塗布
- 貼り合わせ作業
- 貼り合わせ作業(熱加硫)
- 貼り合わせ作業(熱加硫)
- 不要部分の切除
- 仕上げ加工(ケレン)
- ベルトエンドレス加工 完了
坑外作業
- 事前準備
- メインドライブから郊外に向けて
- 坑口前
- 橋上
- ベルコン端部と重なる位置の防音シート撤去 施工前
- 防音シート撤去 施工中
- 防音シート撤去 施工後
- 基礎コンクリート打設 型枠組立
- 基礎コンクリート打設
- 基礎コンクリート打設 完了

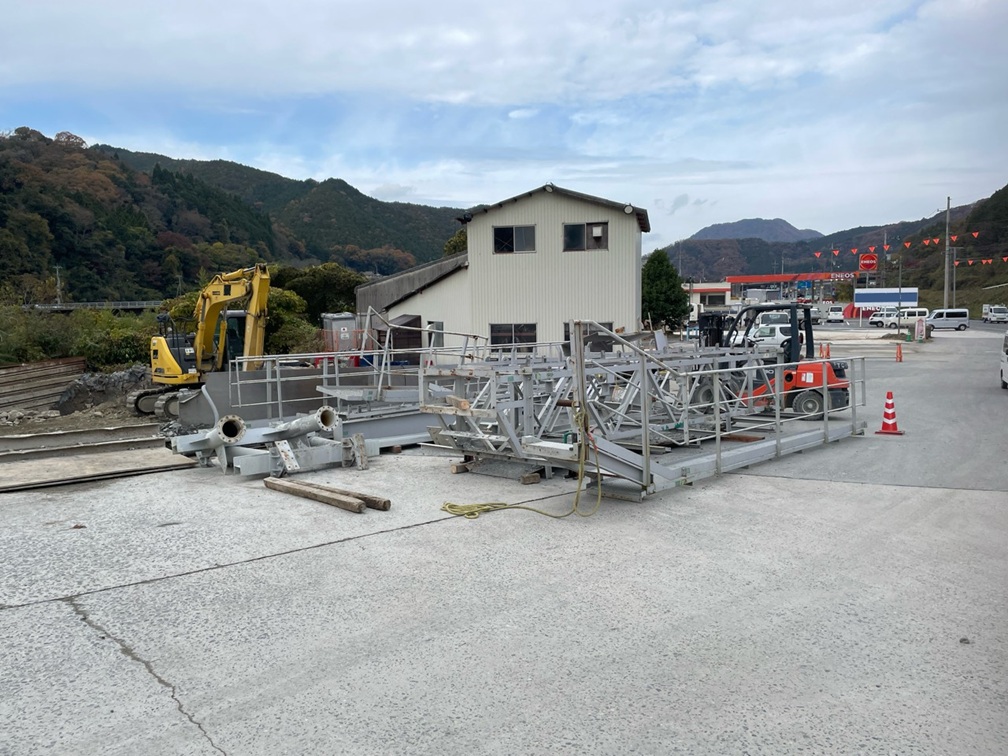

- 坑外設備 組立
- 横引きコンベア 組立
- 横引きコンベア 組立
- 横引きコンベア 組立
- 横引きコンベア 組立
- 横引きコンベア 組立完了
- 横引きコンベア 組立完了
- 橋上 架台設置前
- 橋上・横引きコンベア接合部 組立
- 橋上 架台組立
- 橋上 組立完了
- 橋上 ローラー取付完了
- 橋上～先端部 全景
- ベルト引込み
- ベルト端部を挟んでウインチなどを使用して引っ張る
- 橋上 ベルト引込み
- 橋上 ベルト引込み
- 施工完了～始動
- 橋上 現況
- 横引きコンベア 現況
- 橋上 現況

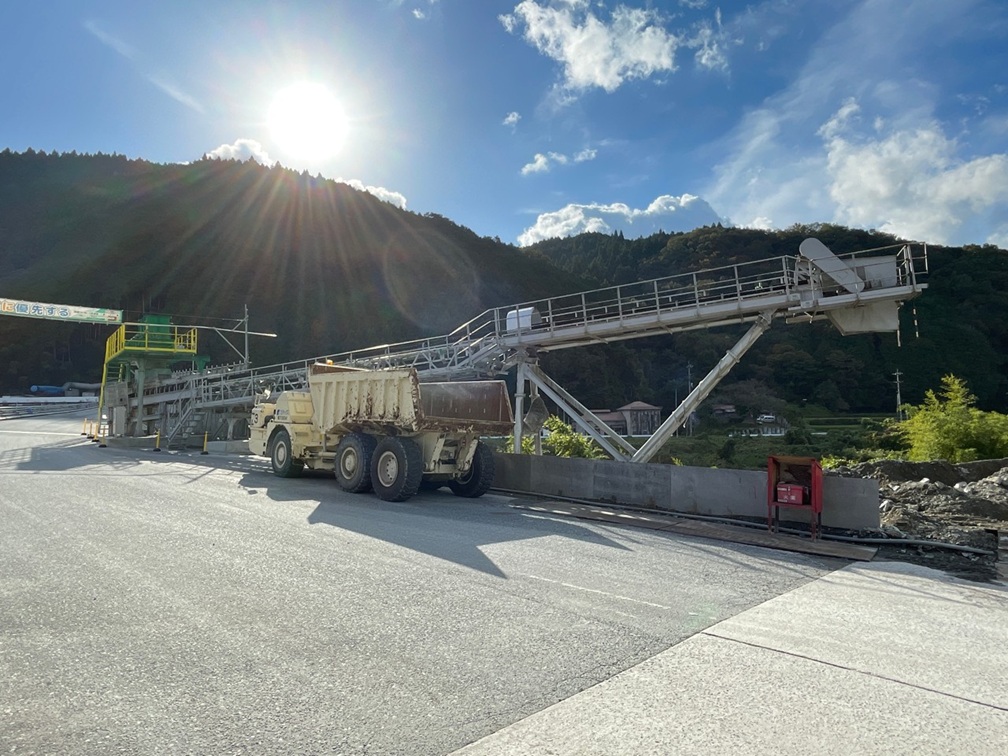

- 連続ベルコン 稼働状況
- 連続ベルコン 稼働状況
- 連続ベルコン 稼働状況
- 連続ベルコン 稼働状況 排出部
資材関係
- ベルト(ロール)搬入、固定完了
- ローラー部品

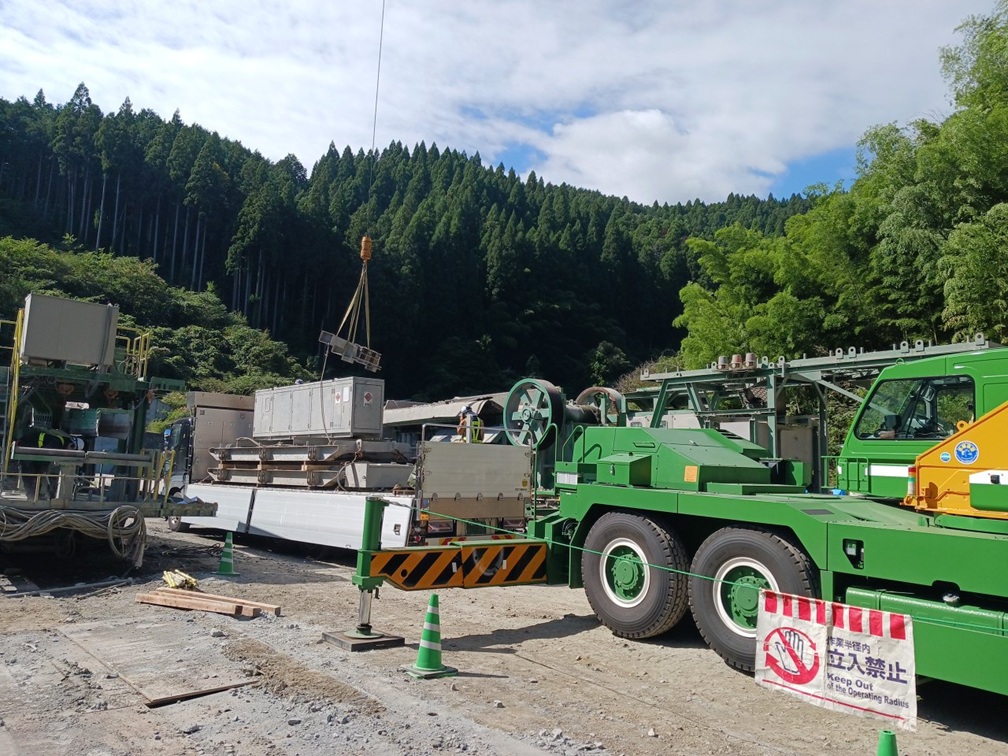

- 吊り架台 資材搬入
- 吊り架台 部品取り付け
- 吊り架台 部品取り付け完了
- カテナリー台車 資材搬入

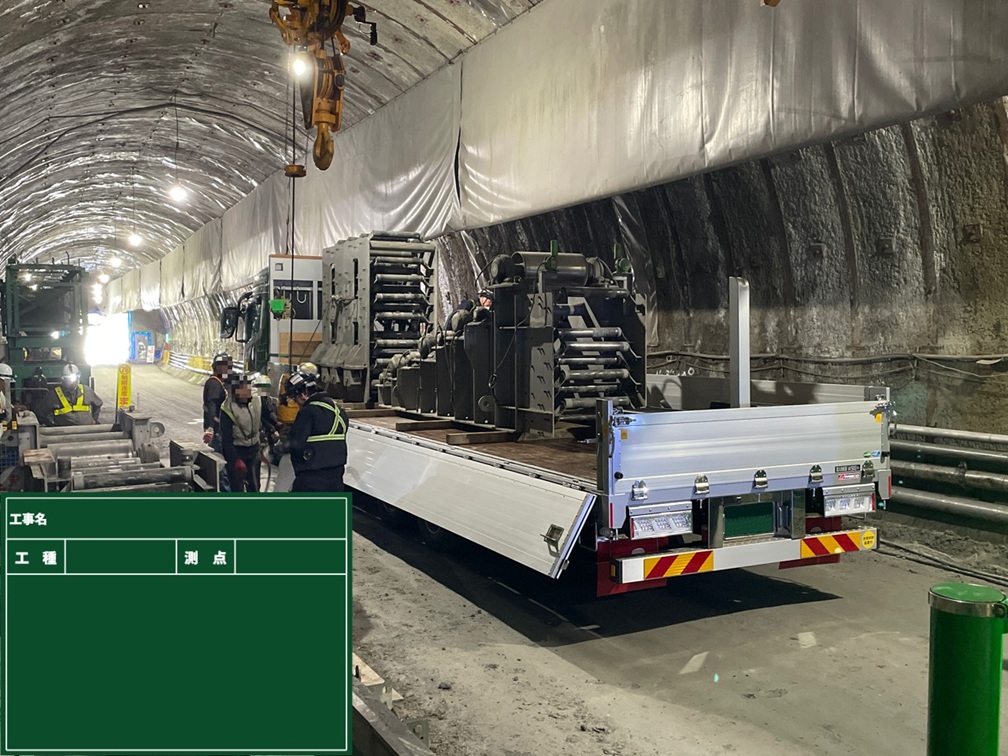

- カテナリー台車 荷卸し
- カテナリー台車 仮設置
- 横引きベルコン 屋根資材
- 横引きベルコン 脚部資材
- ベルコン接合部 資材
.
