工事進捗状況PROGRESS
ホーム > 工事進捗状況
ページ内の画像はクリックすると拡大します。
※一部機能はPC環境でのみ作動するためPC閲覧推奨。

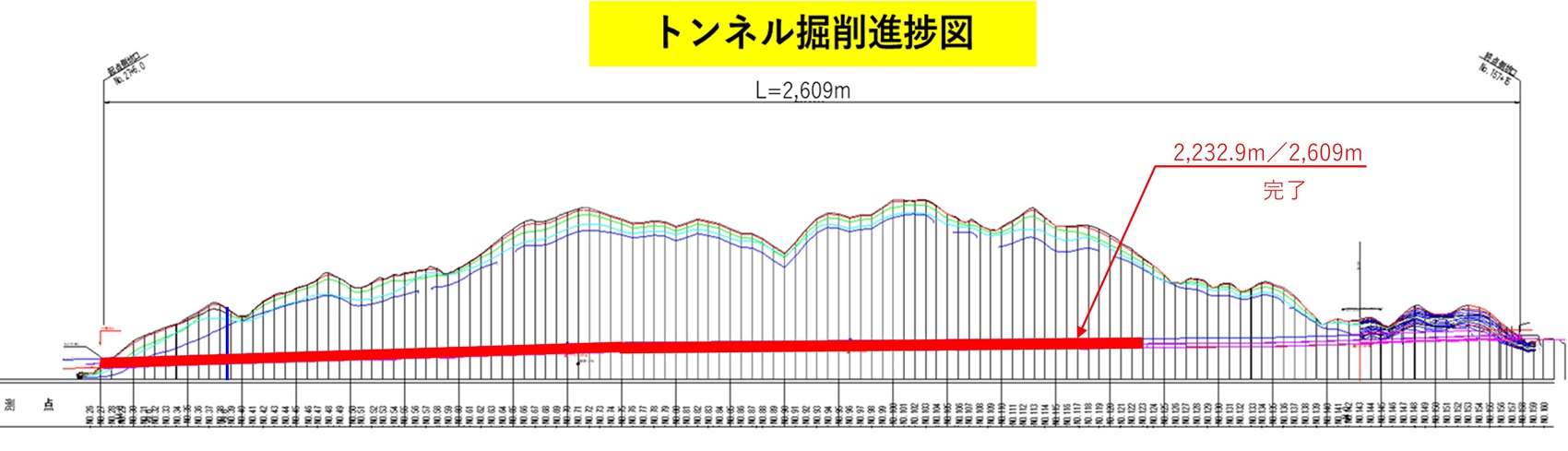

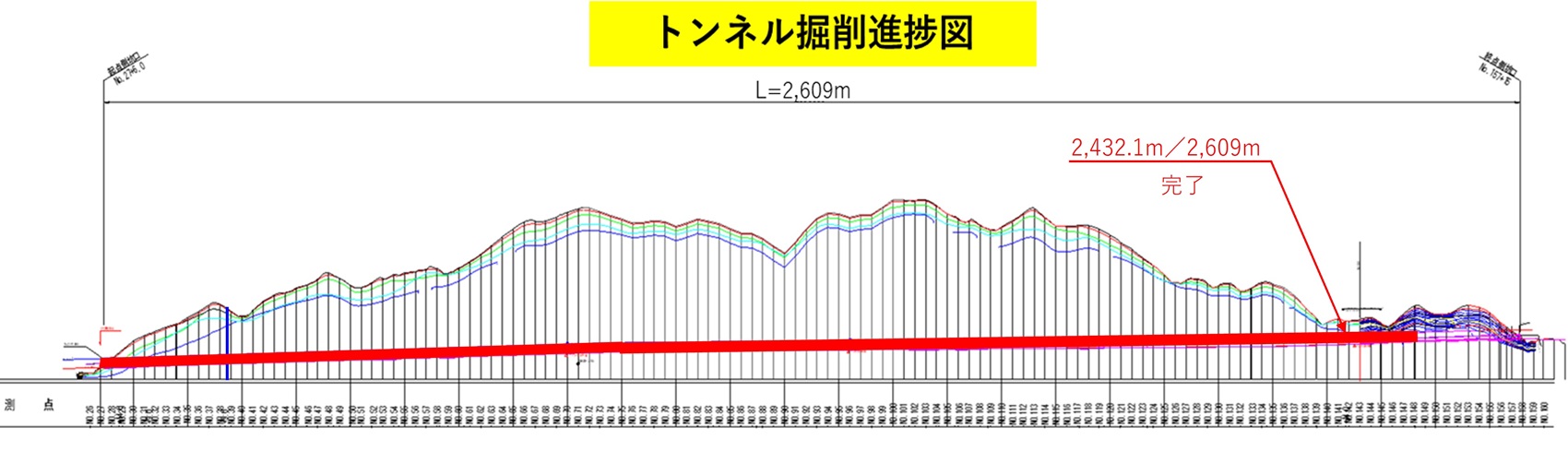

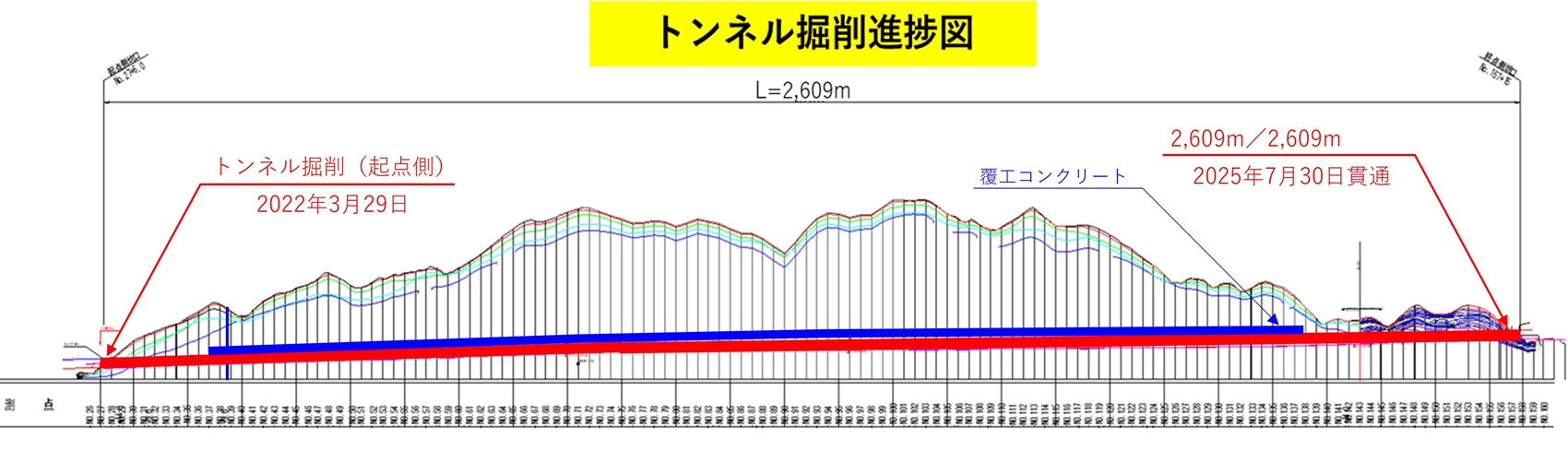

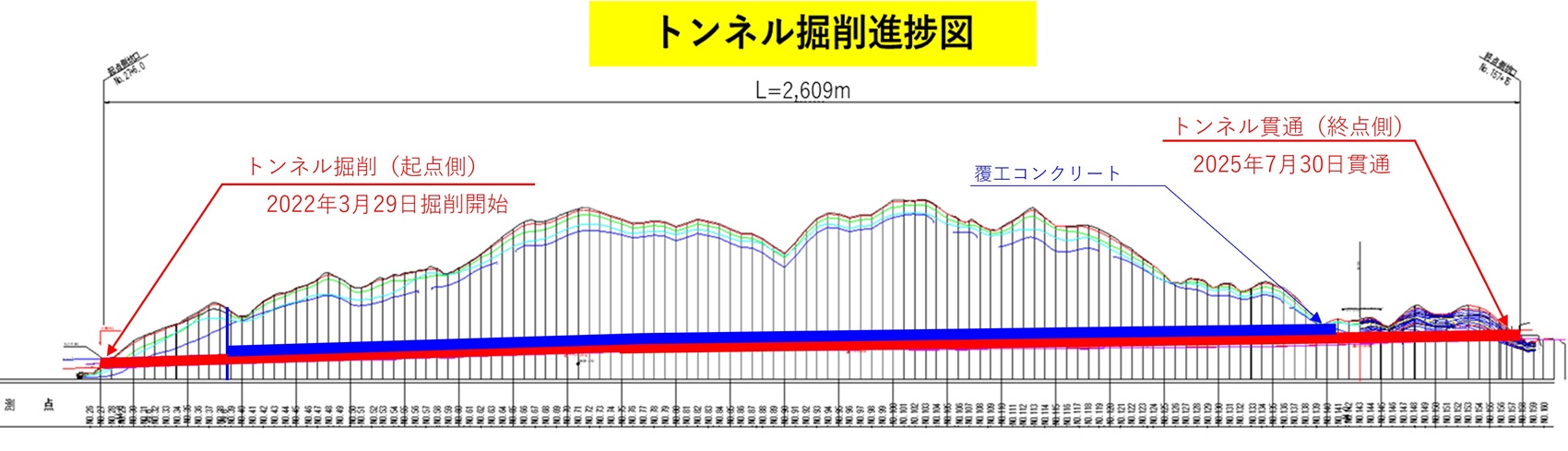

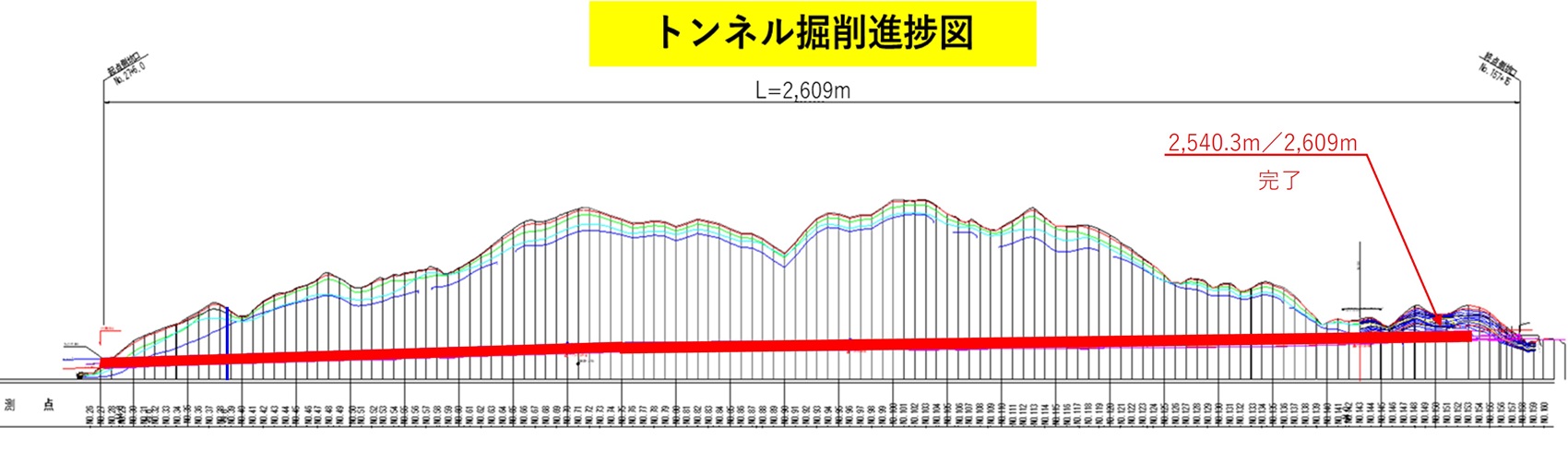

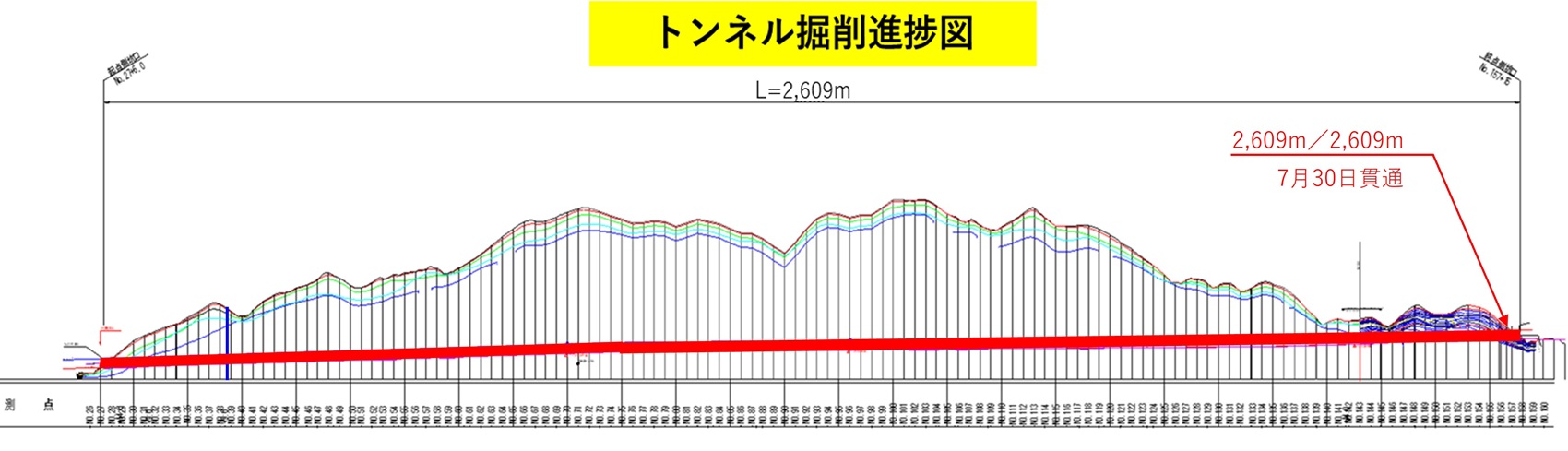

トンネル掘削進捗図

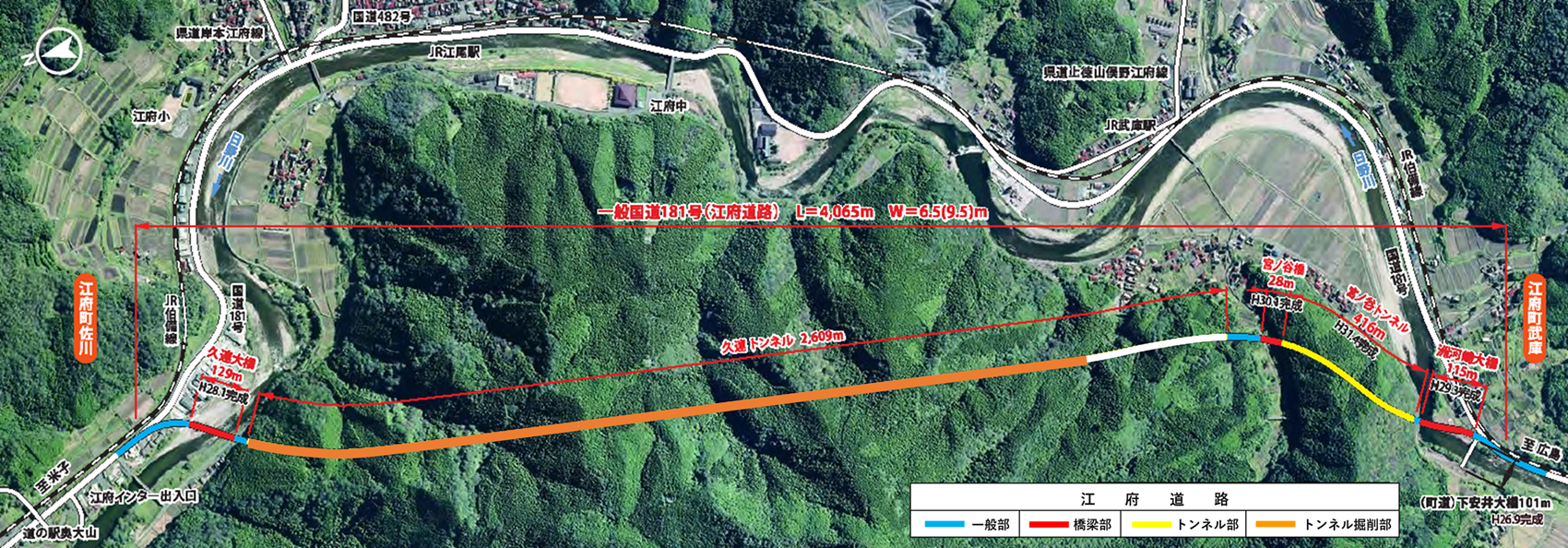

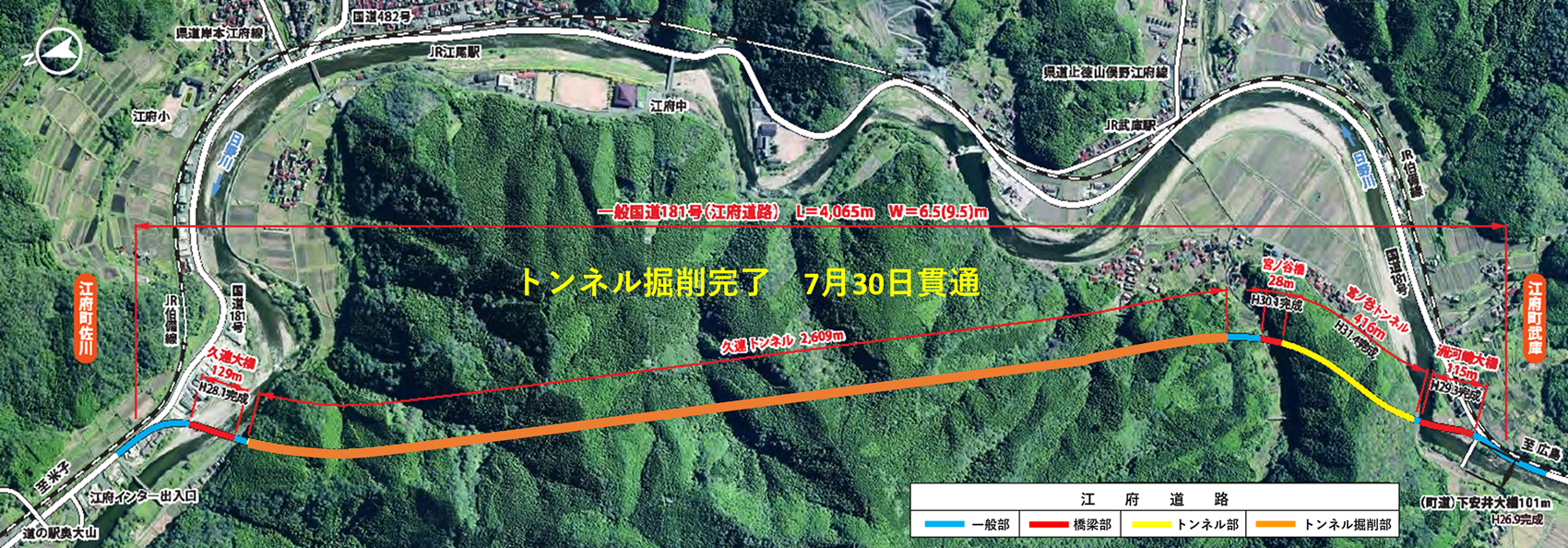

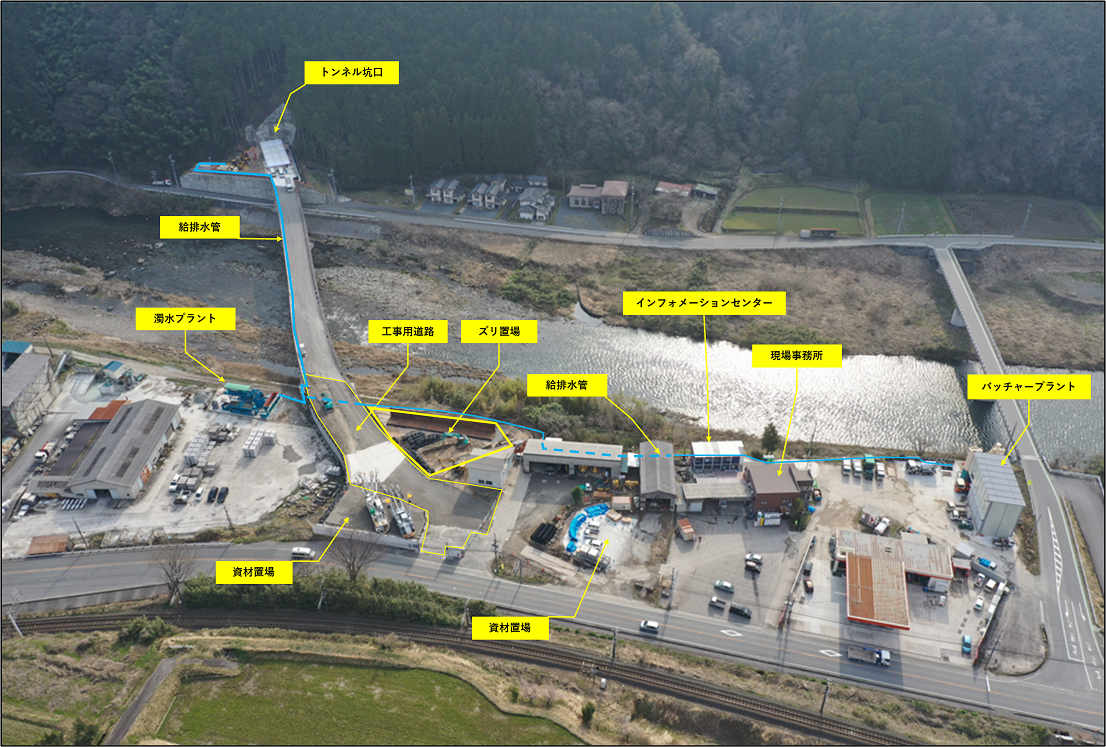

- 2024.10月度 進捗状況(上空写真)図中オレンジ色の部分が掘削完了区間

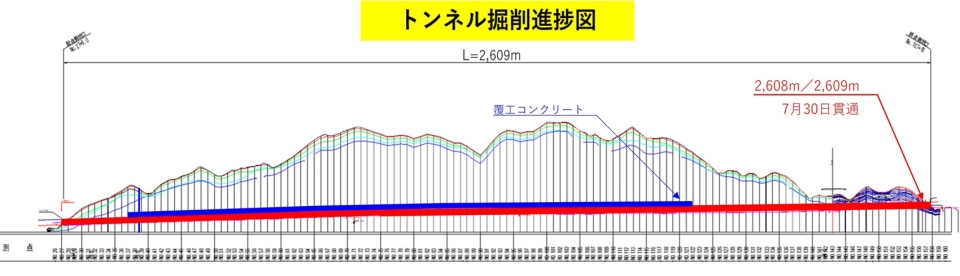

- 2024.10月度 進捗状況(平面図)
各種進捗状況
New!
New!
New!
New!
.
月次進捗
全期間の更新情報はこちら
【月次進捗】
仮設工
2024年7月更新分 その他仮設備(坑内延長)… 施工中 連続ベルコン… 稼働中 |
2024年8月更新分 その他仮設備(坑内延長)… 施工中 連続ベルコン… 稼働中 |
2024年9月更新分 その他仮設備(坑内延長)… 施工中 連続ベルコン… 稼働中 |
2024年10月更新分New! その他仮設備(坑内延長)… 施工中 連続ベルコン… 稼働中 |
トンネル工
2024年7月更新分 トンネル掘削 … L=1,649.6m(7/19現在) 支保工 … No.1,484組立 インバート … L=375.5m完了(変化なし) ズリ搬出 … 作業中 |
2024年8月更新分 トンネル掘削 … L=1,731m(8/30現在) 支保工 … No.1,550組立 インバート … L=375.5m完了(変化なし) 防水シート … 35.7m完了(合計95m) ズリ搬出 … 作業中 |
2024年9月更新分 トンネル掘削 … L=1,787.9m(9/30現在) 支保工 … No.1,599組立 インバート … L=375.5m完了(変化なし) 防水シート … 118.8m完了(合計207.6m) 覆工コンクリート … 99.6m完了 ズリ搬出 … 作業中 |
2024年10月更新分New! トンネル掘削 … L=1,841.7m(10/25現在) 支保工 … No.1,654組立 インバート … L=400.5m完了 防水シート … 94.4m完了(合計290.2m) 覆工コンクリート … 136.95m完了 ズリ搬出 … 作業中 |
.

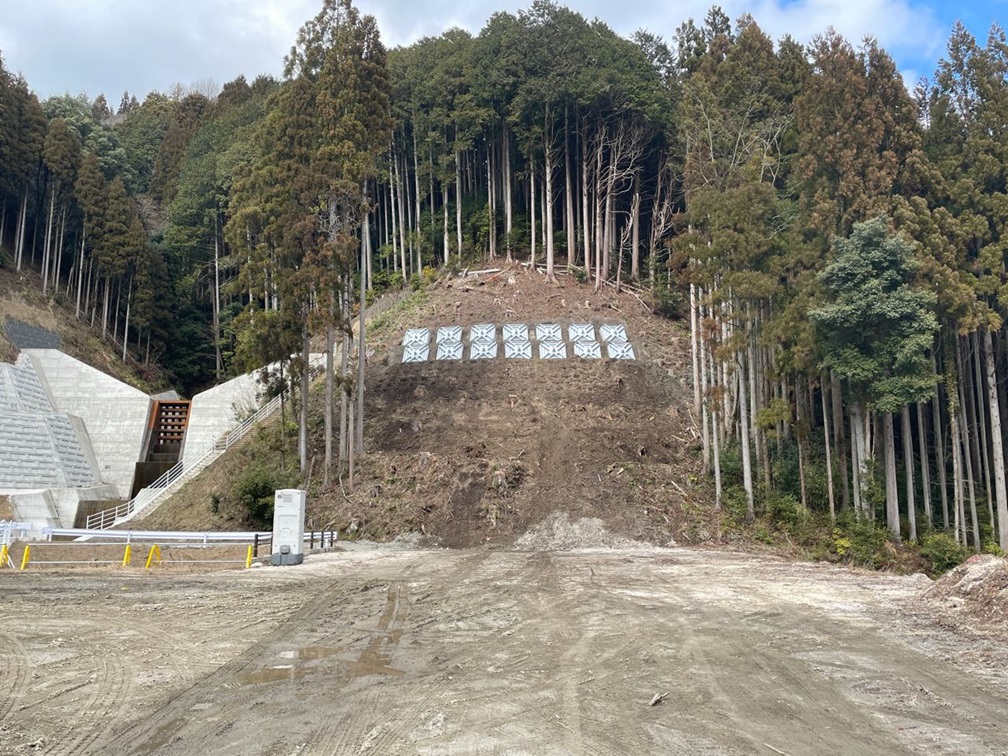

現場全景
- 2021.11月度 現場全景
- 2021.12月度 現場全景
- 2022.1月度 現場全景
- 2022.3月度 現場全景
- 2022.6月度 現場全景
- 2024.2月度 現場全景
.
トンネル坑口・坑内状況

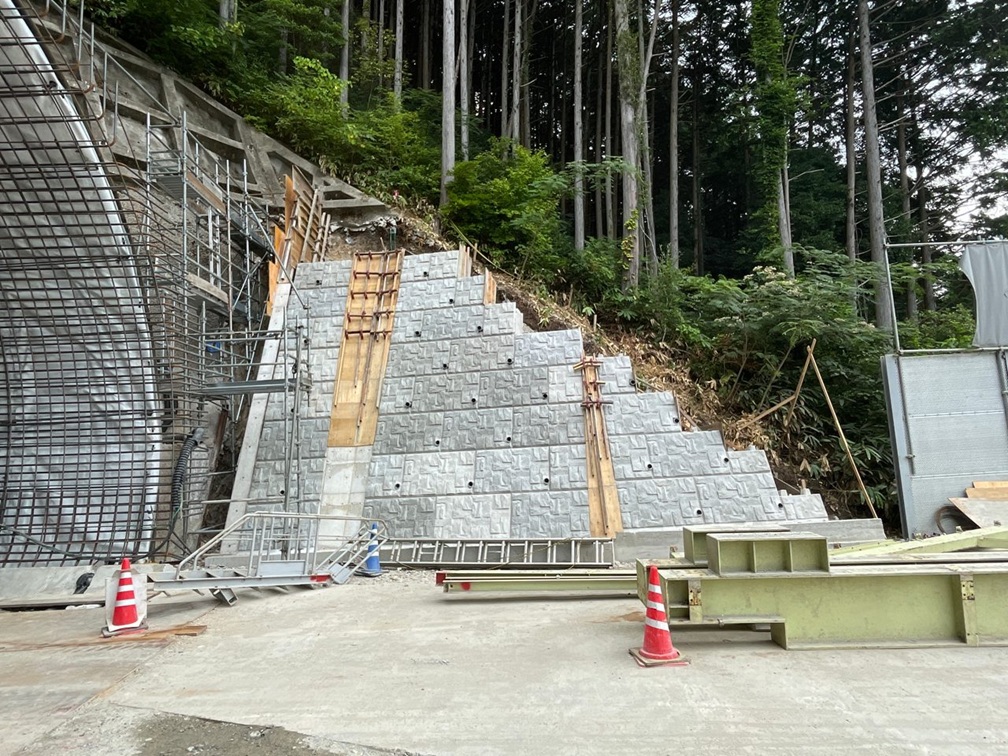

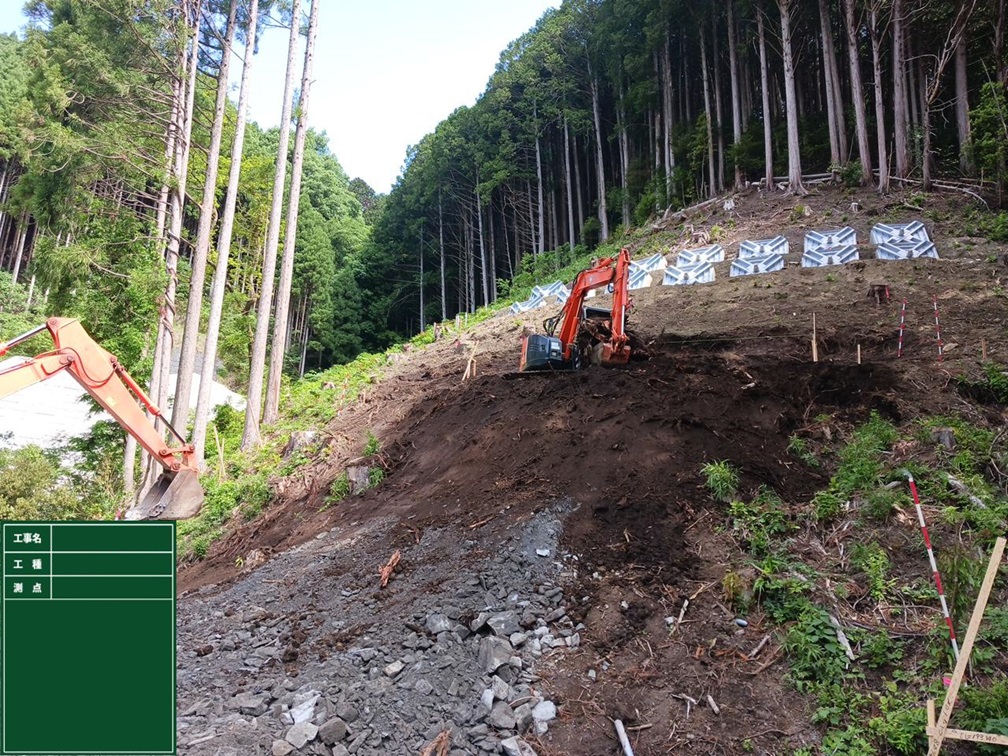

法面工

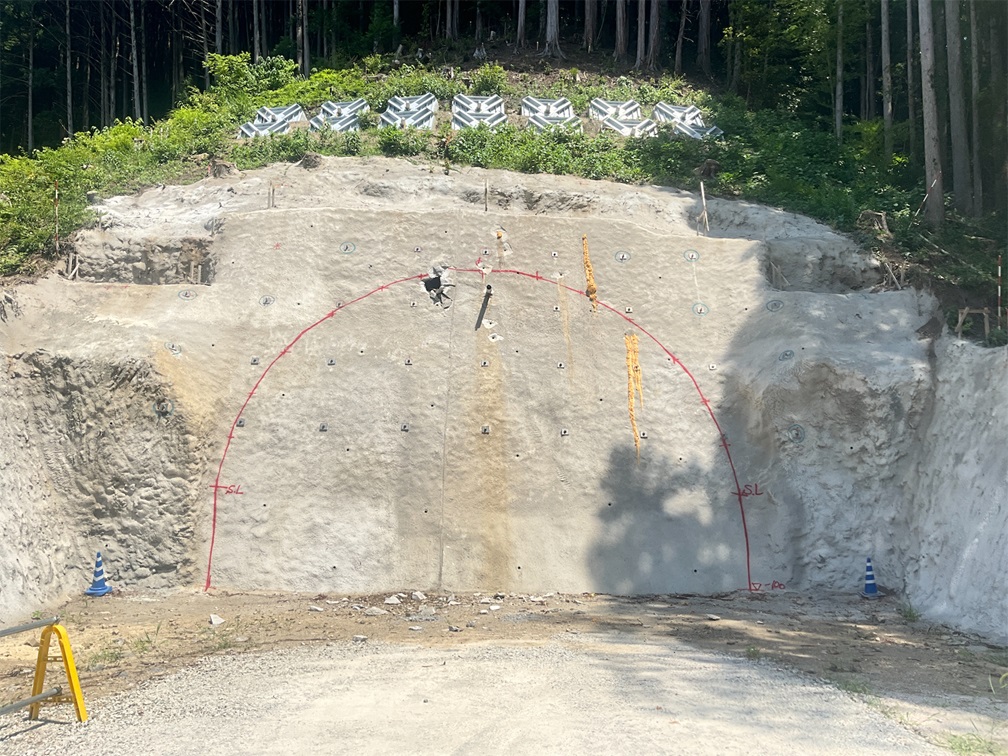

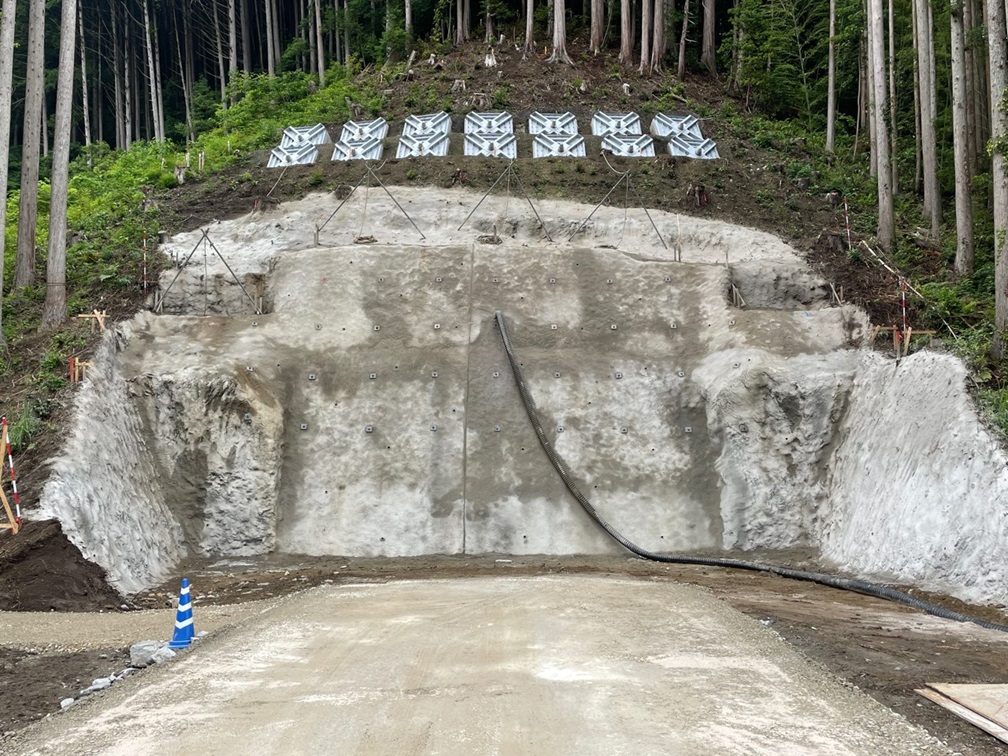

- 2022.3月度 法面工施工完了
- 2022.4月度坑口取付 完了

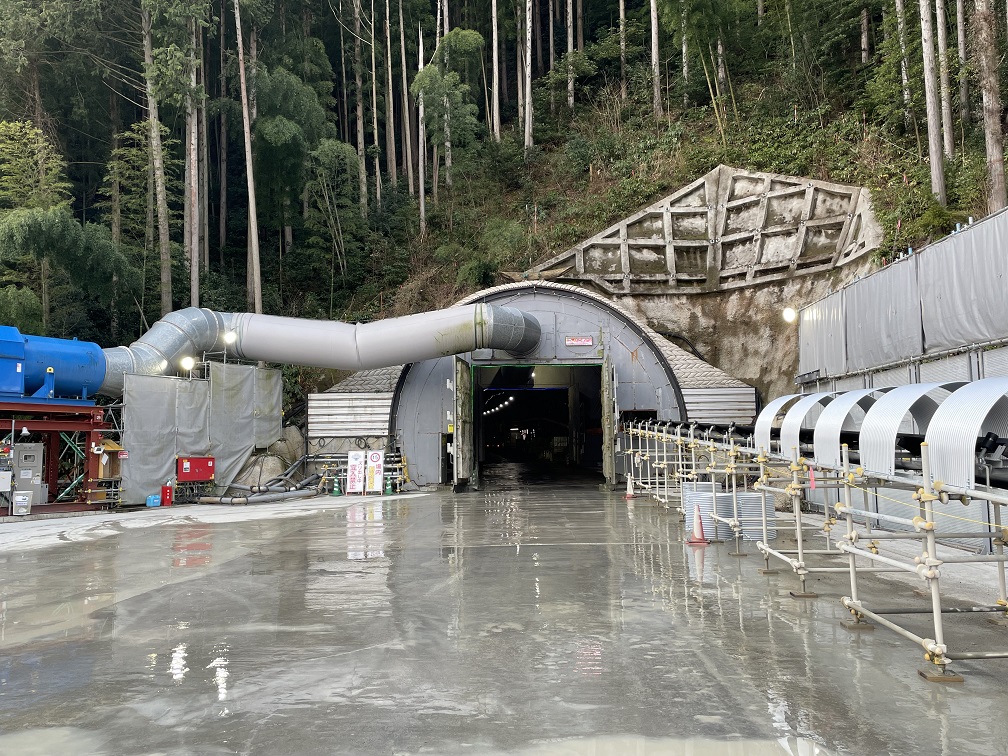

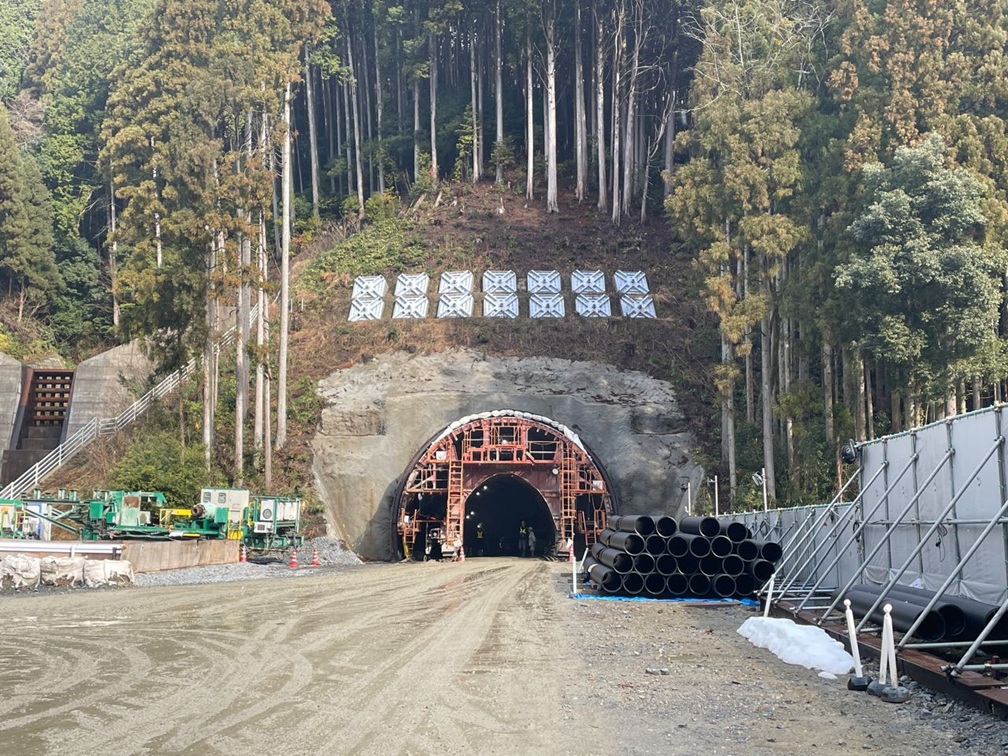

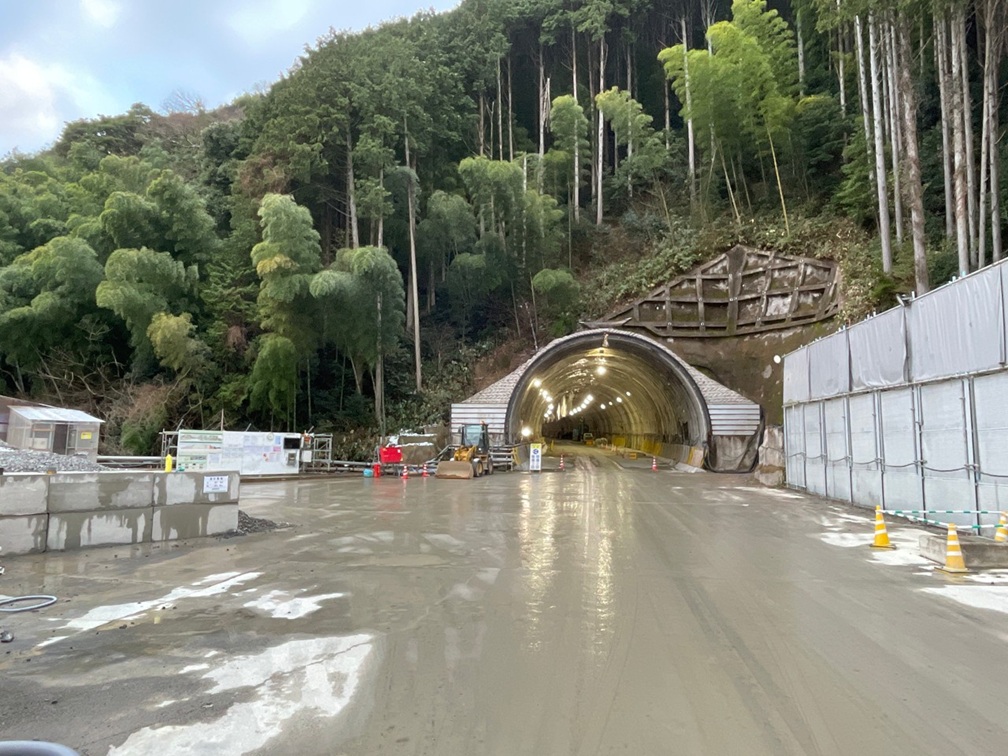

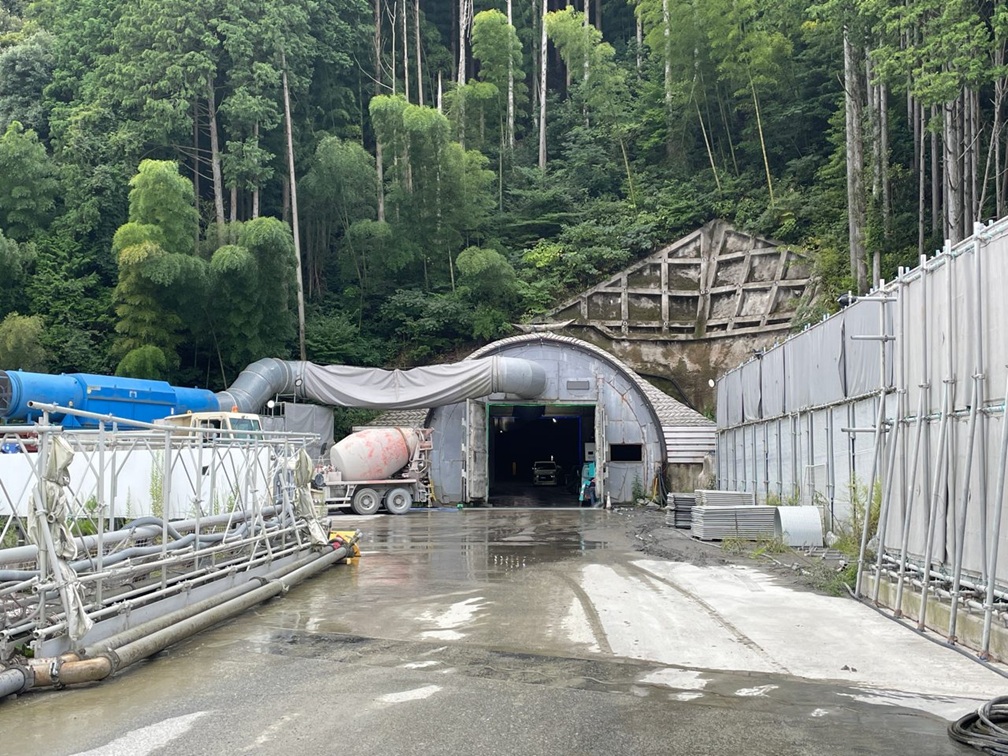

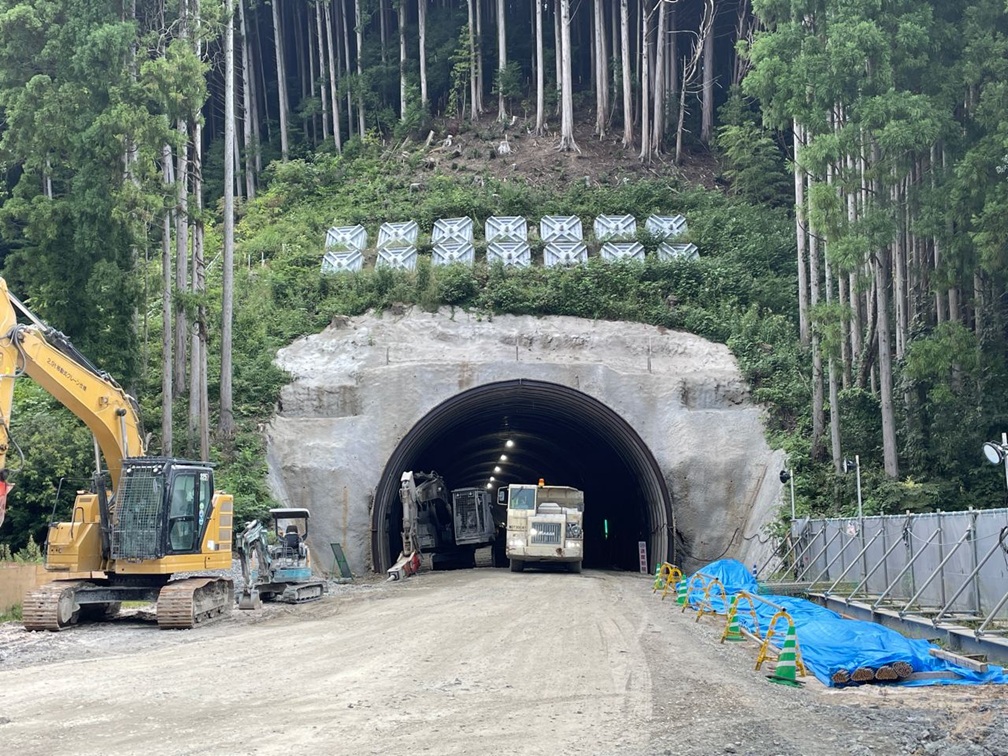

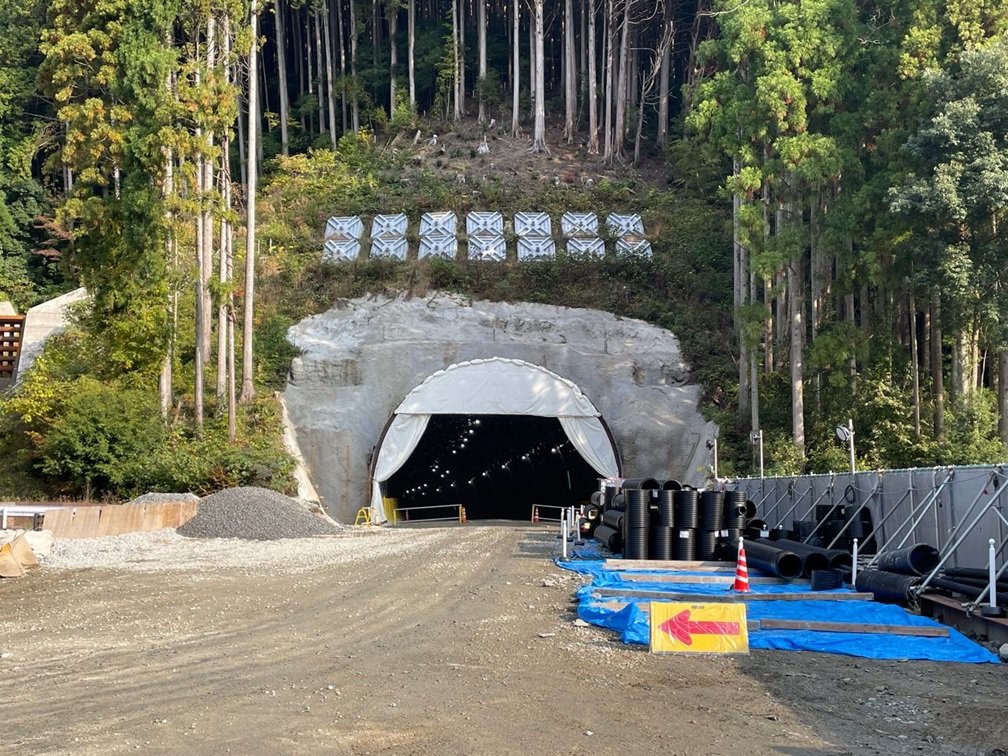

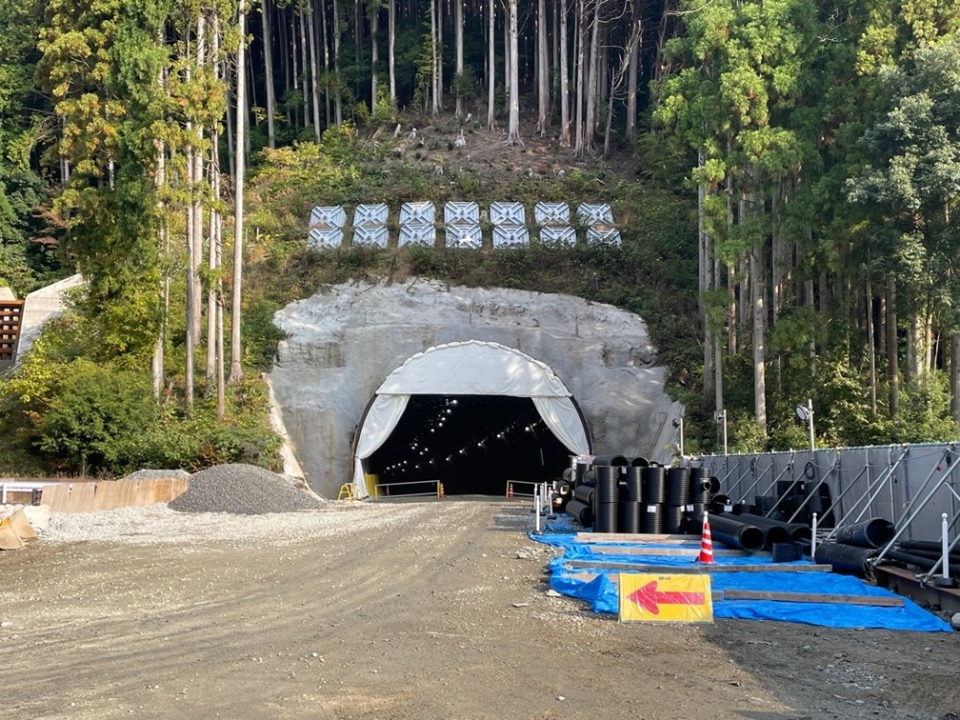

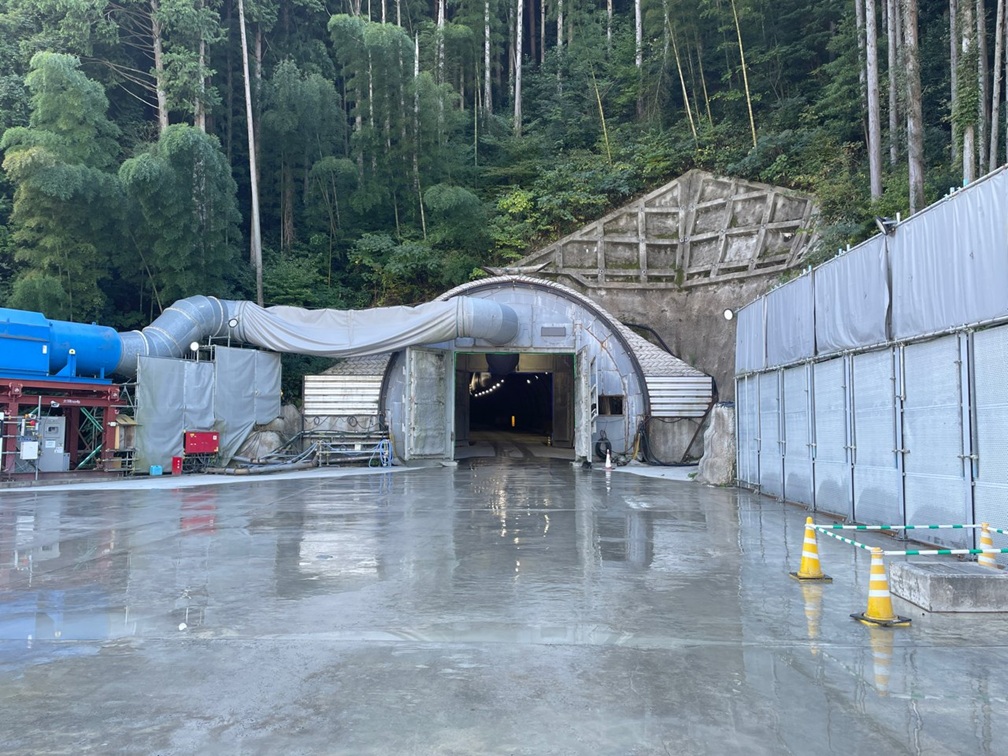

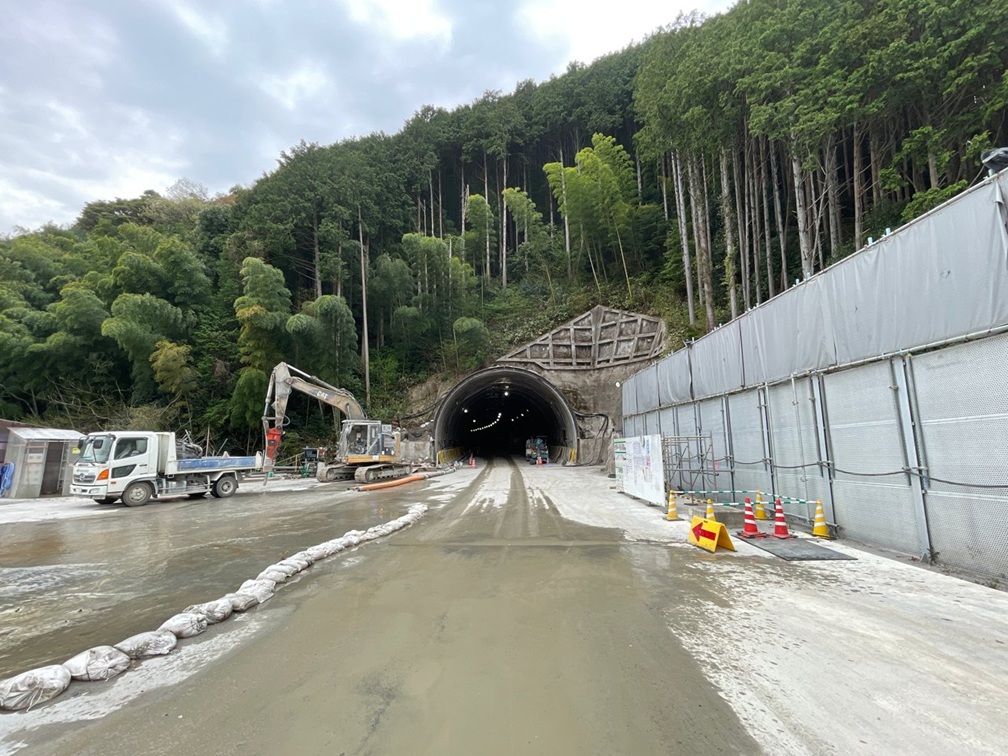

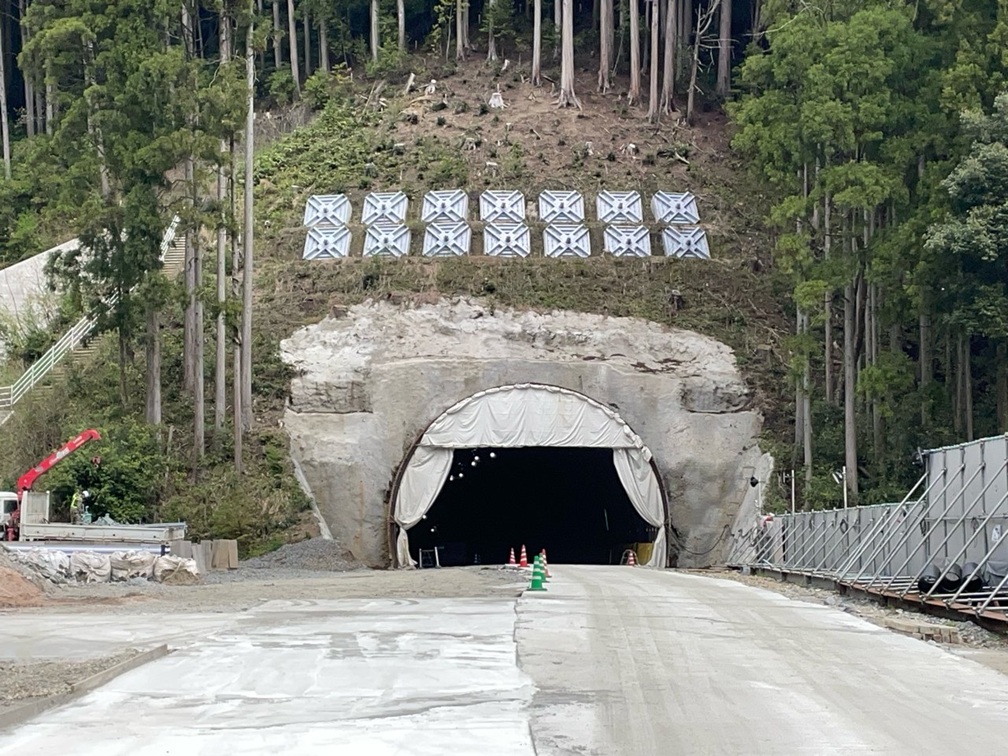

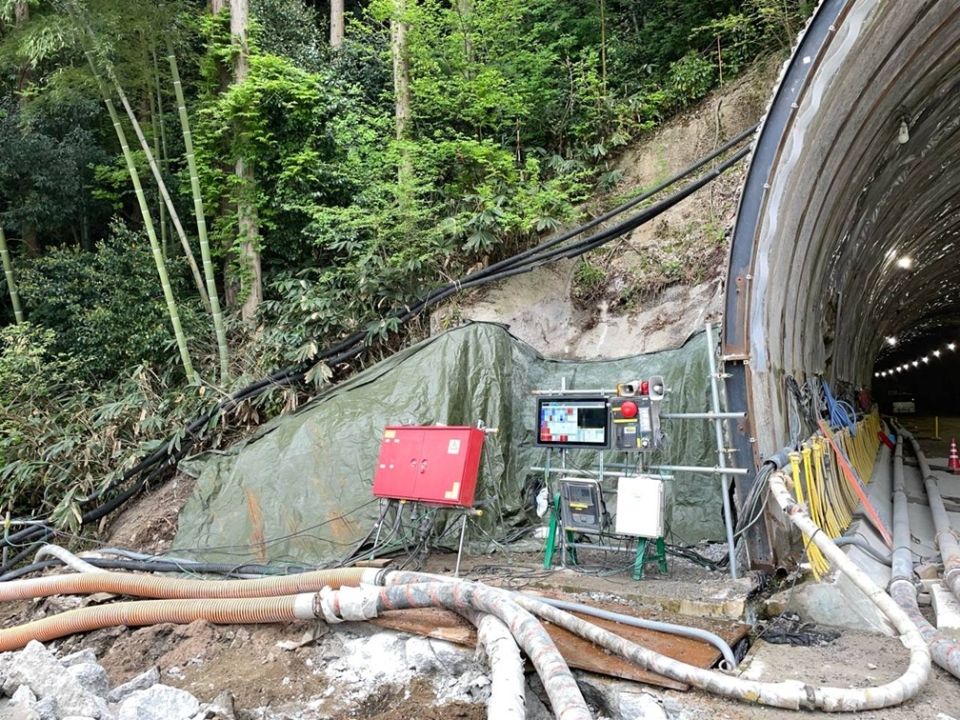

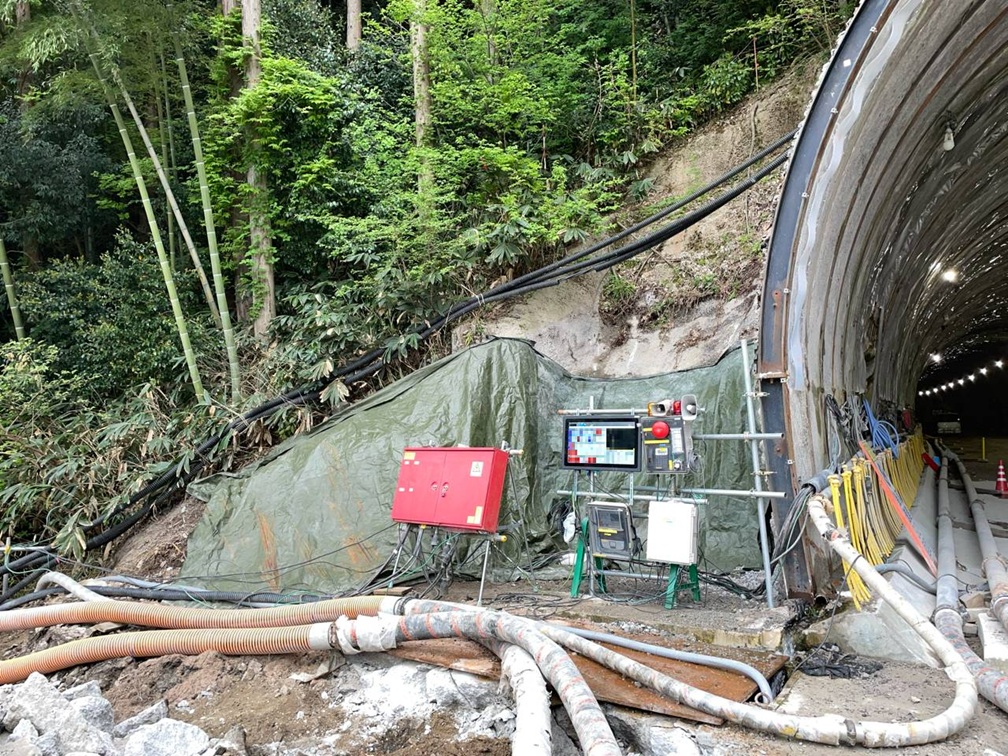

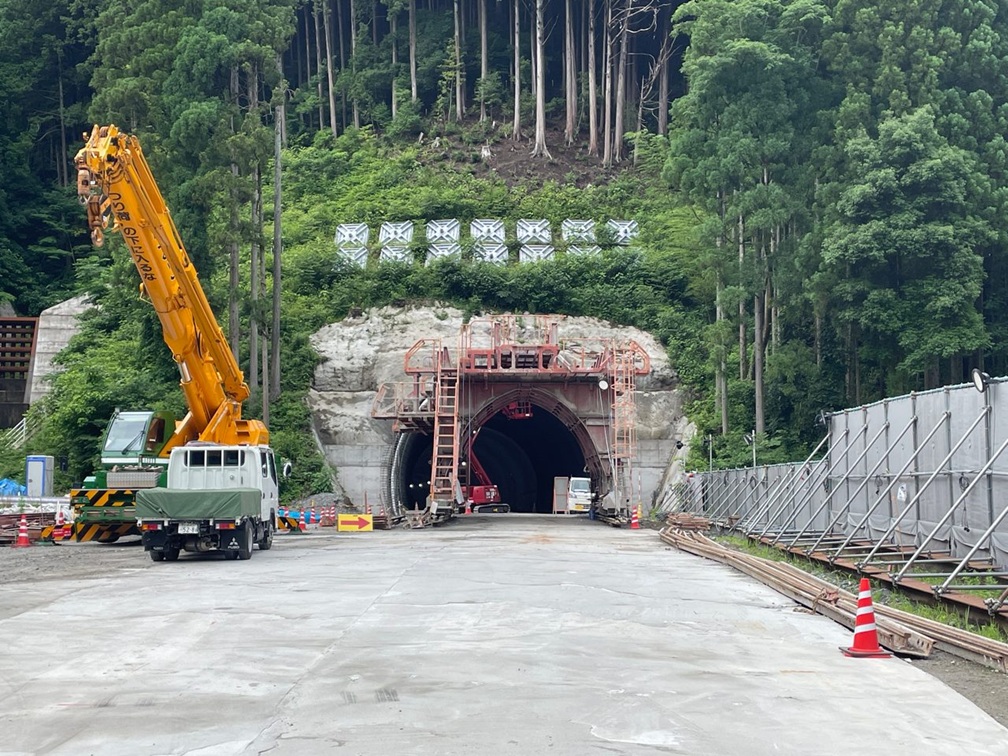

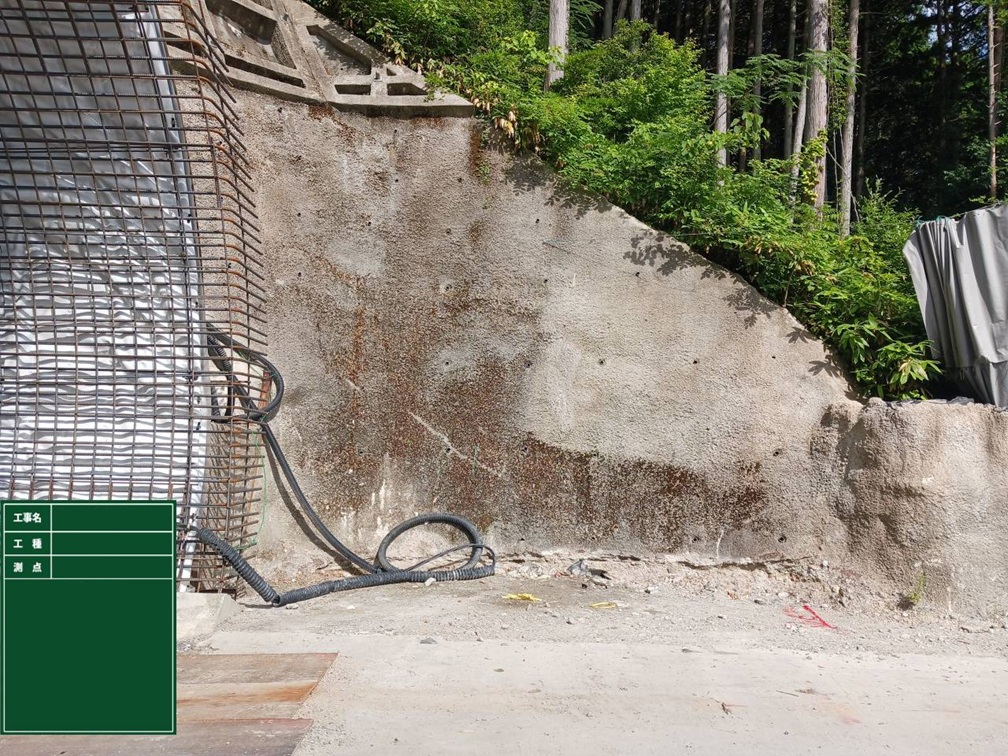

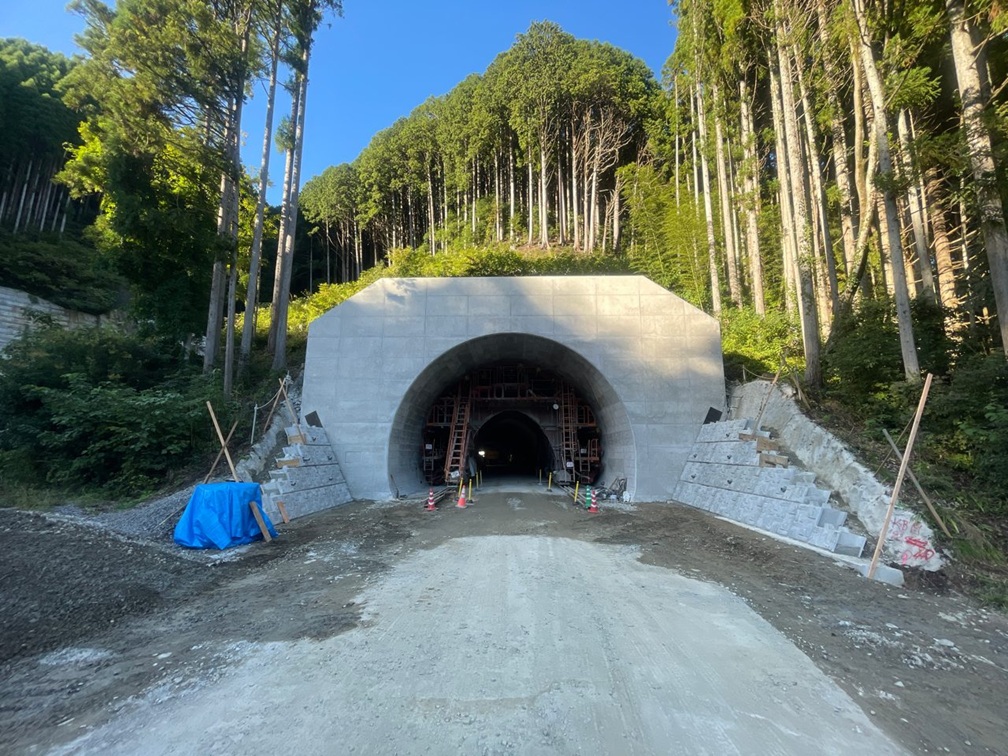

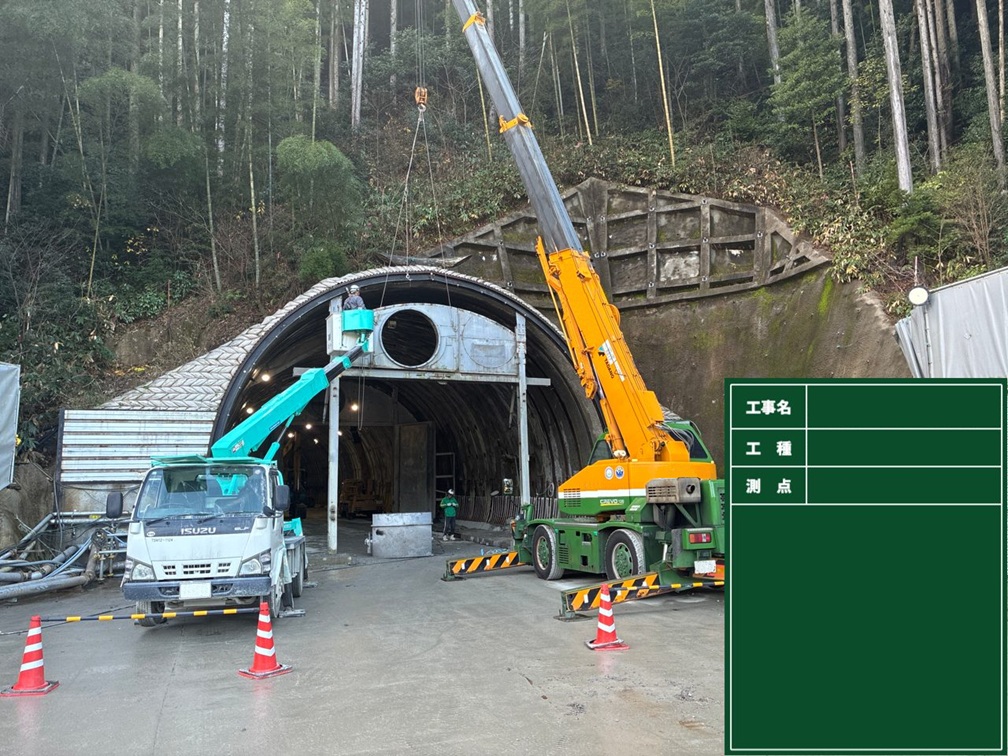

坑口工

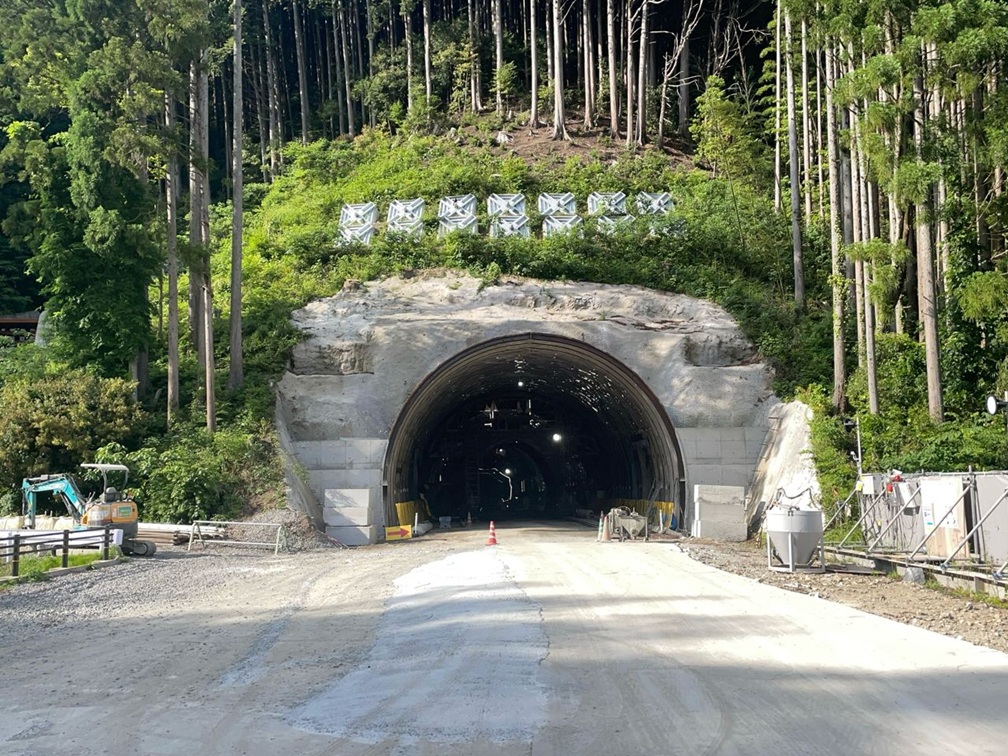

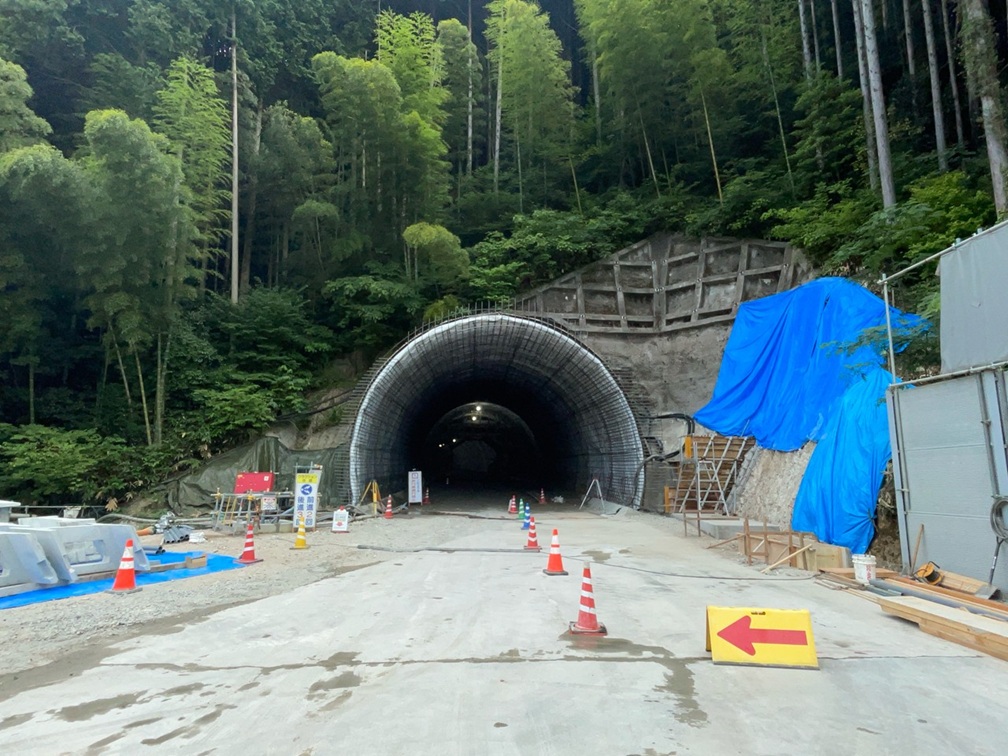

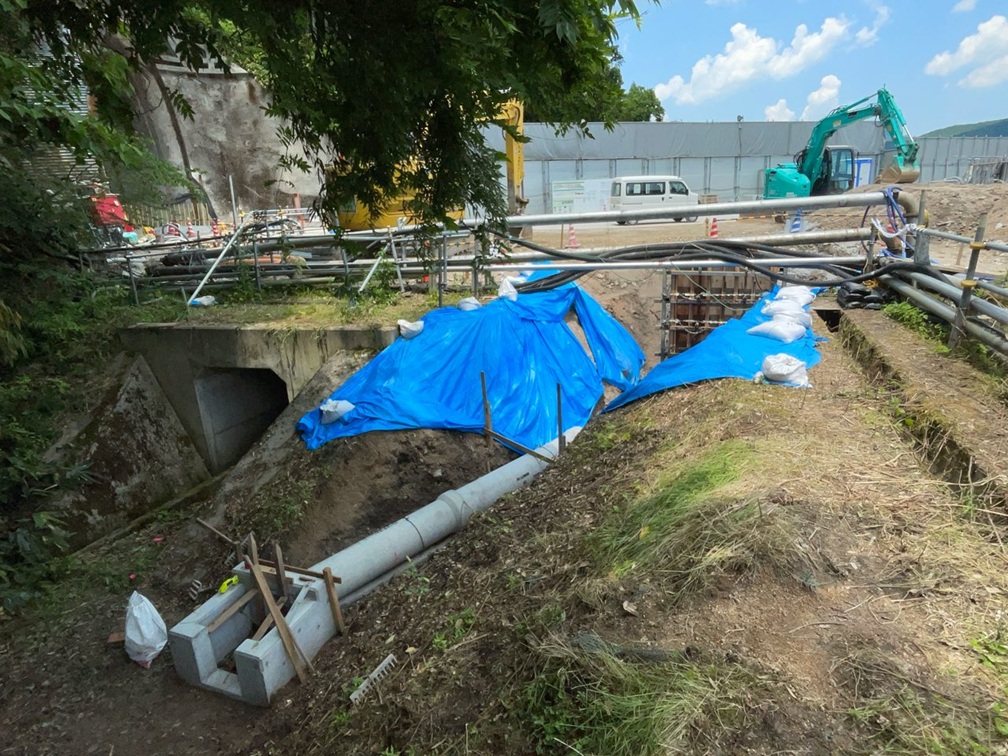

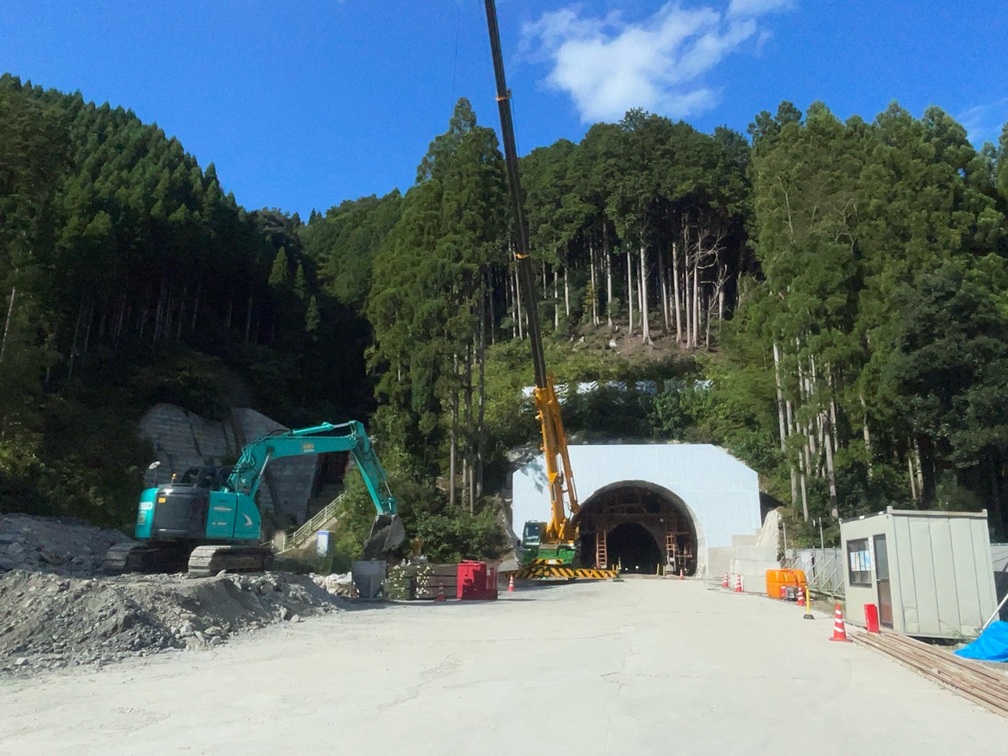

- 2024.3月度 坑口工現況

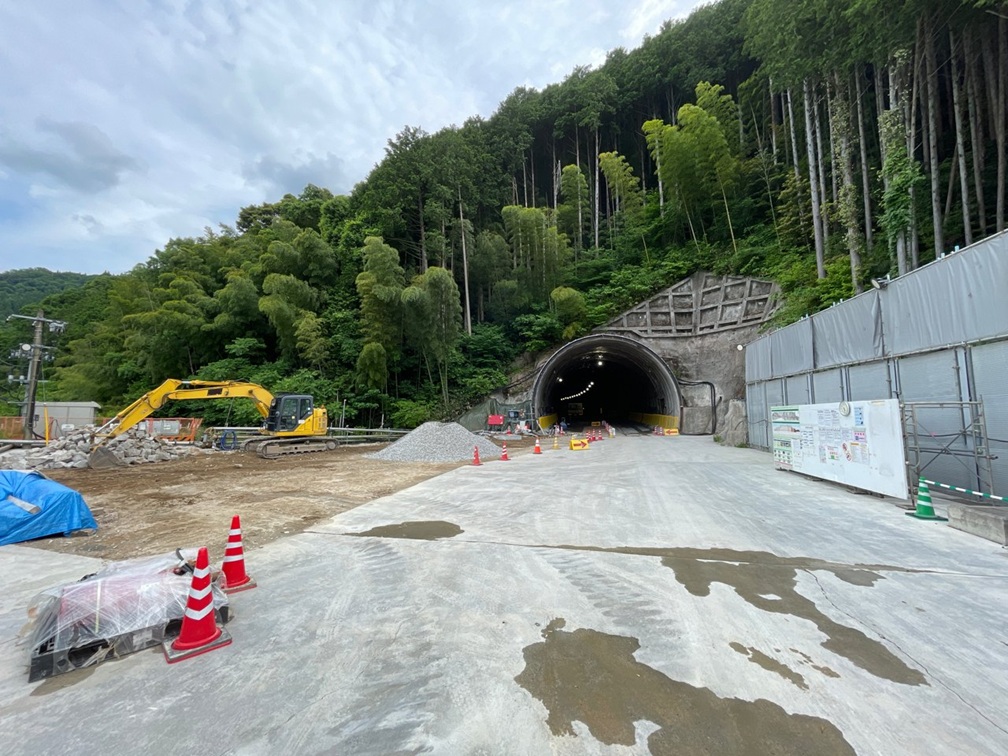

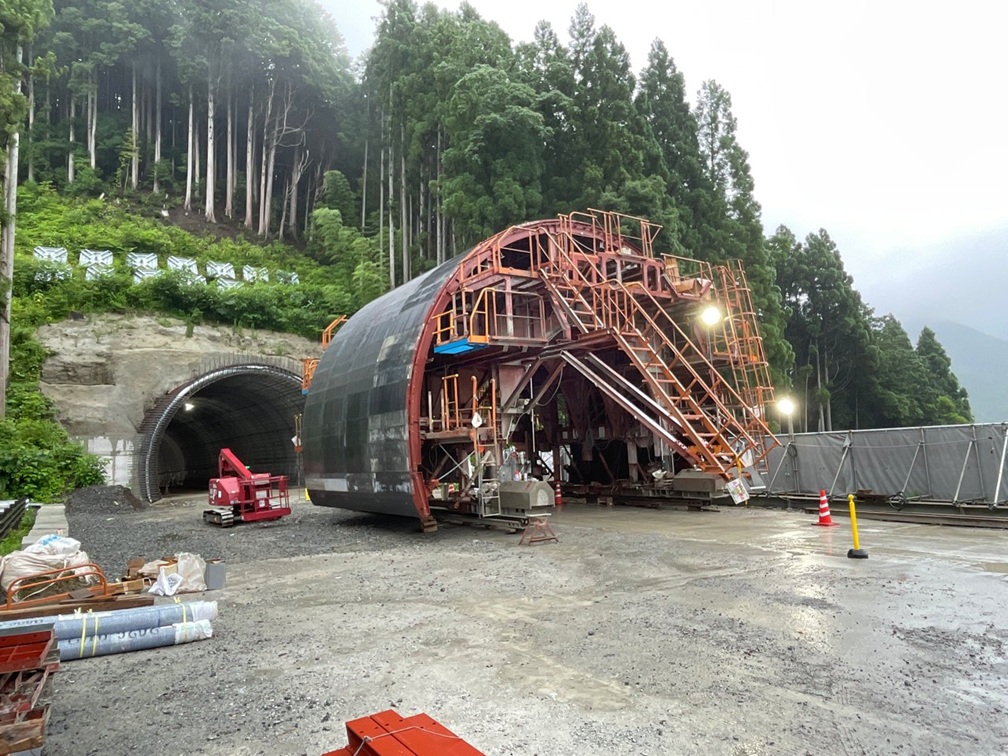

- 2024.6月度 坑口工現況

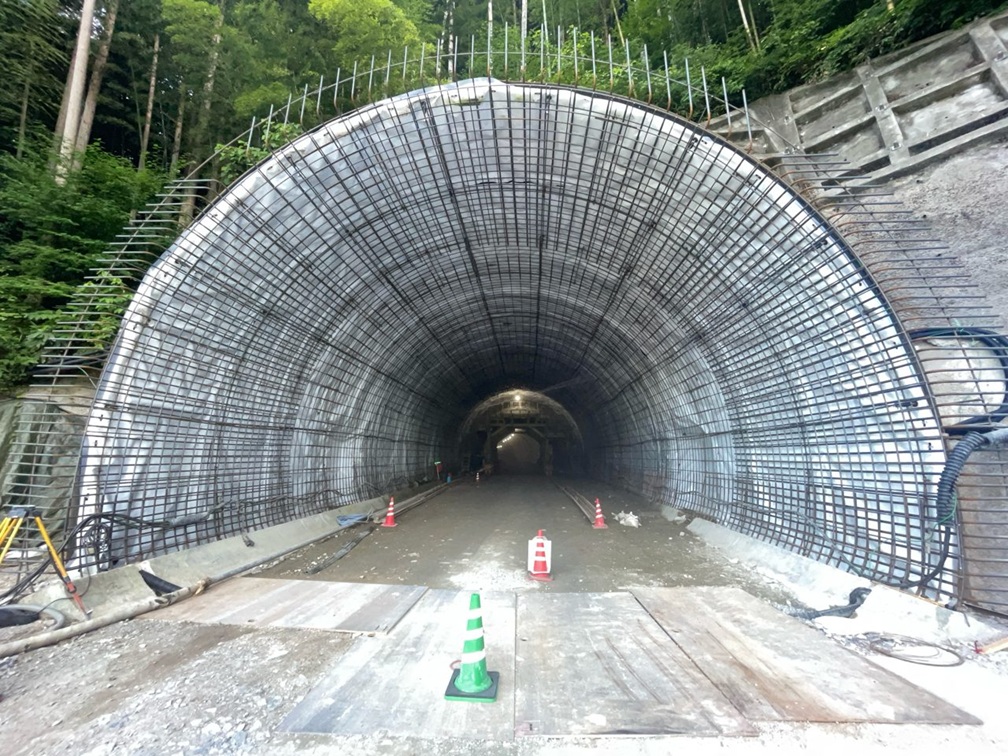

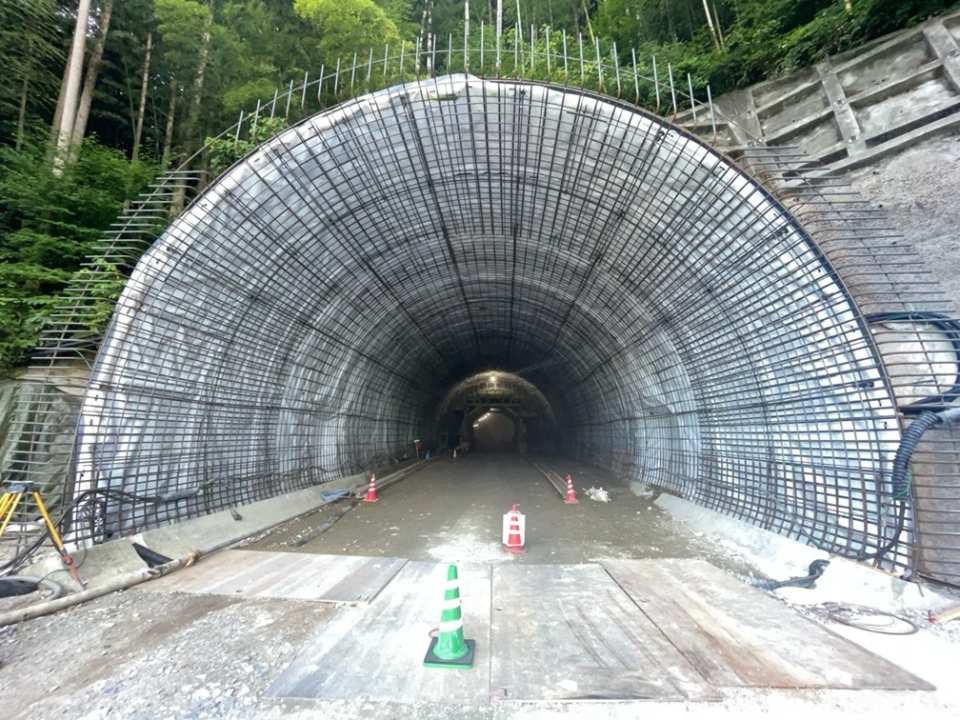

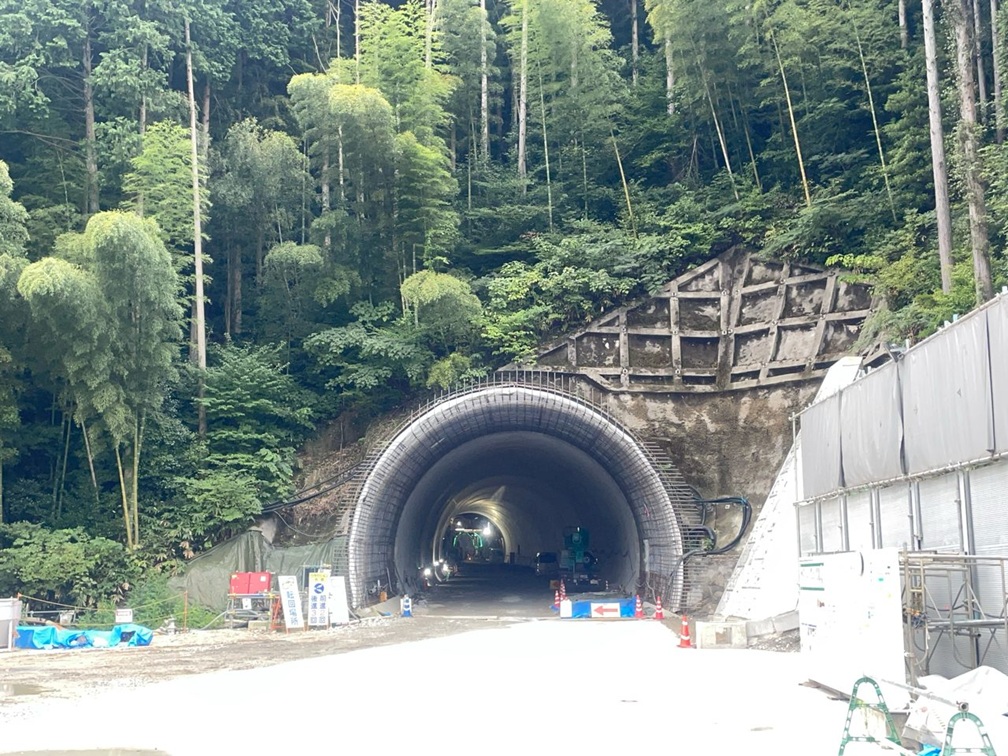

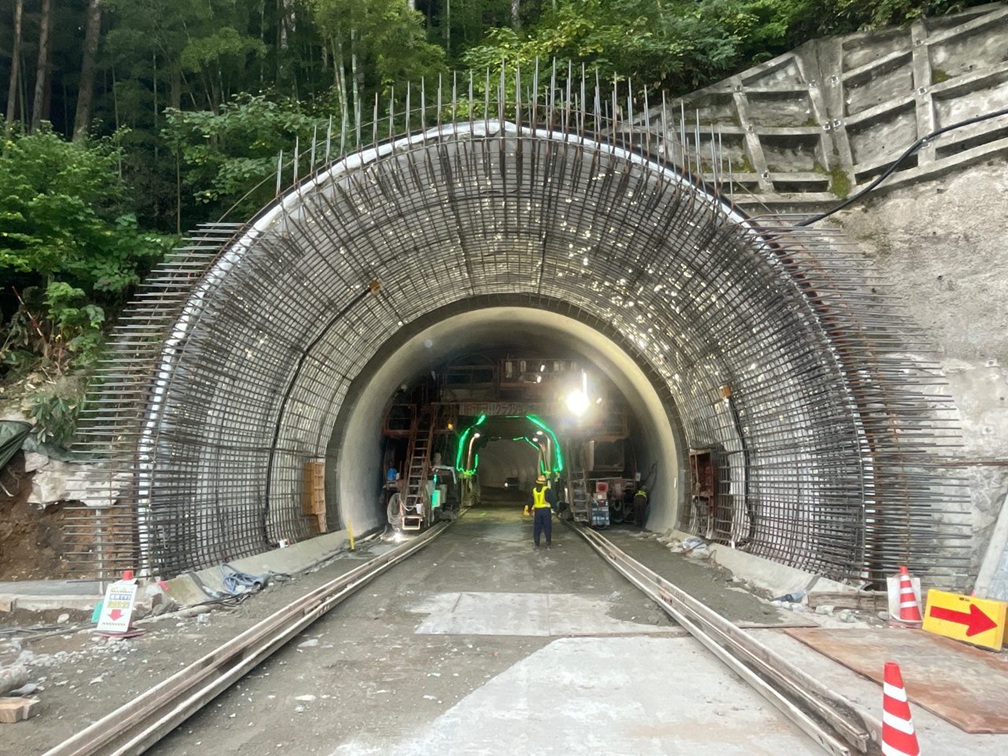

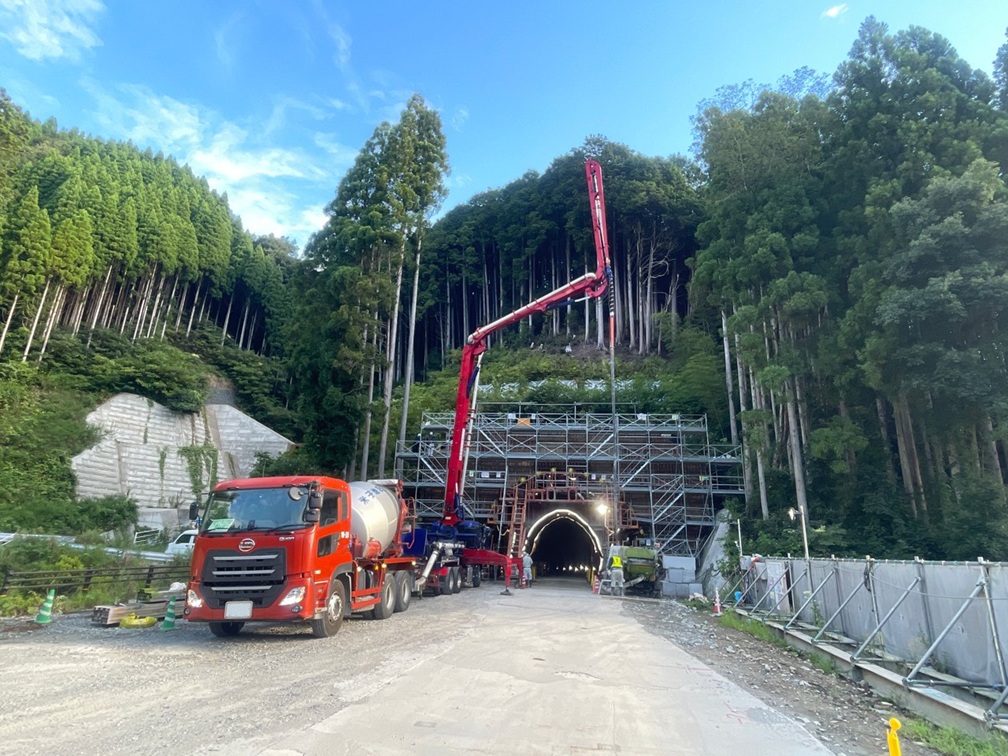

- 2024.7月度 坑口工現況

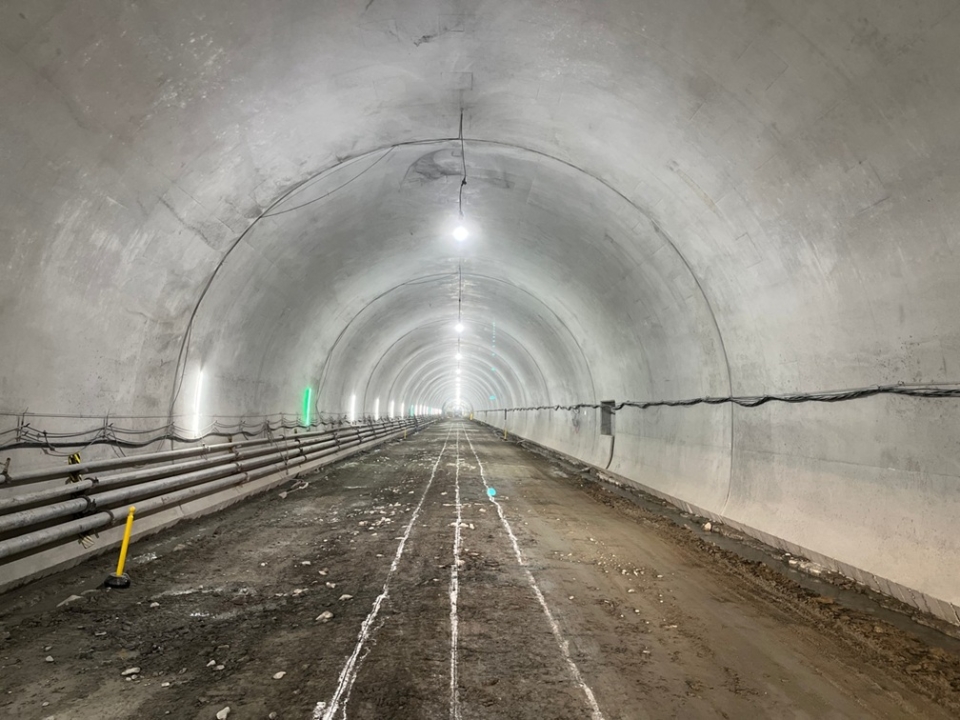

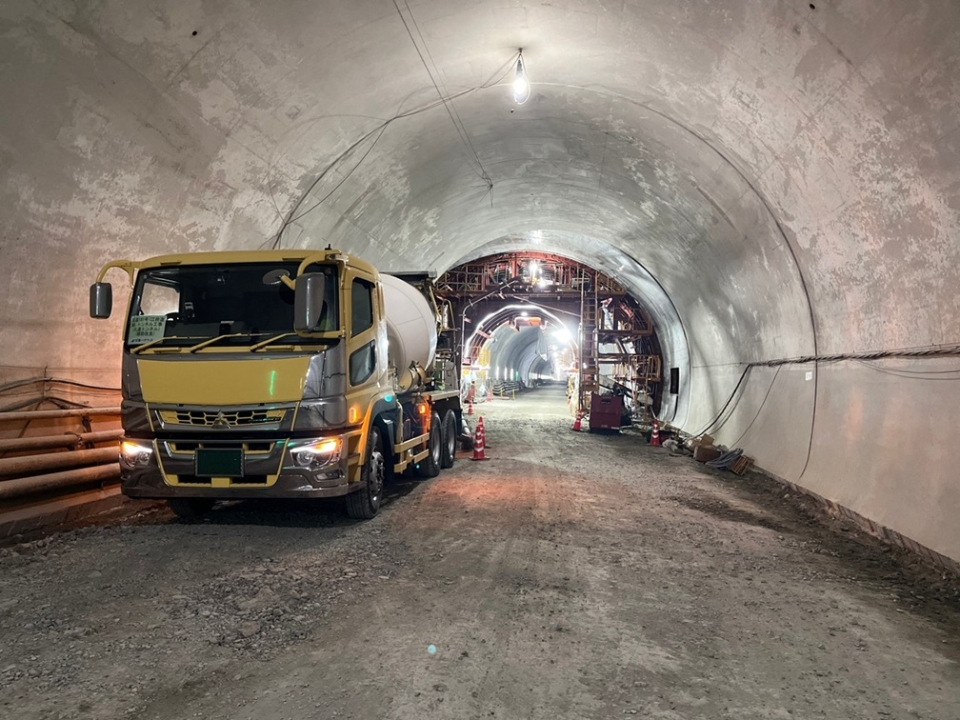

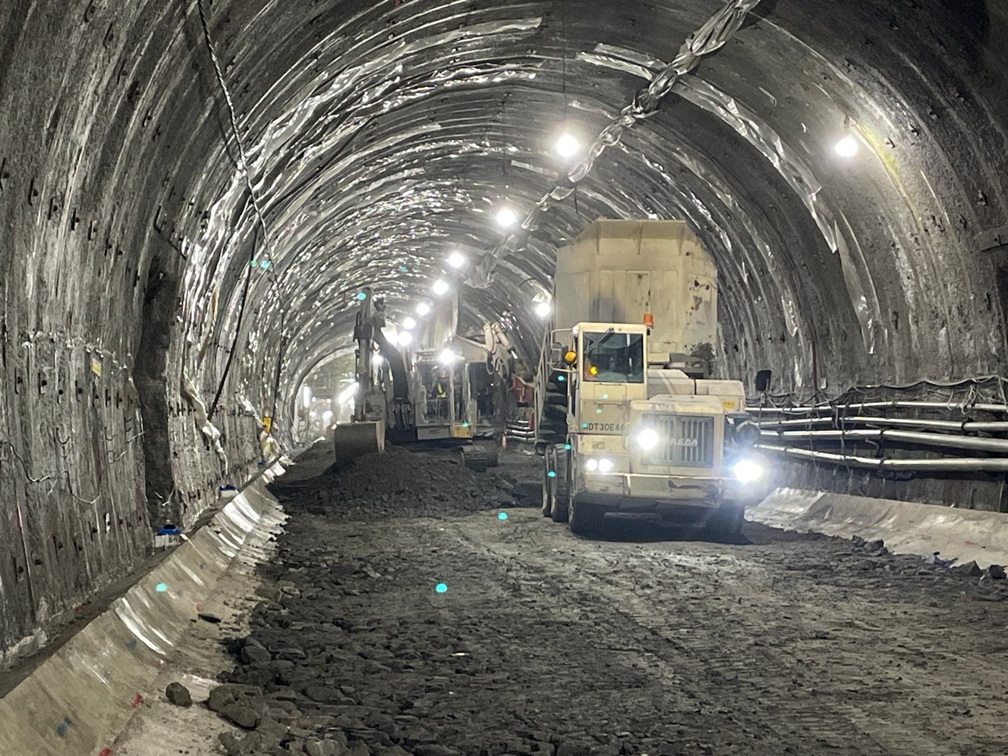

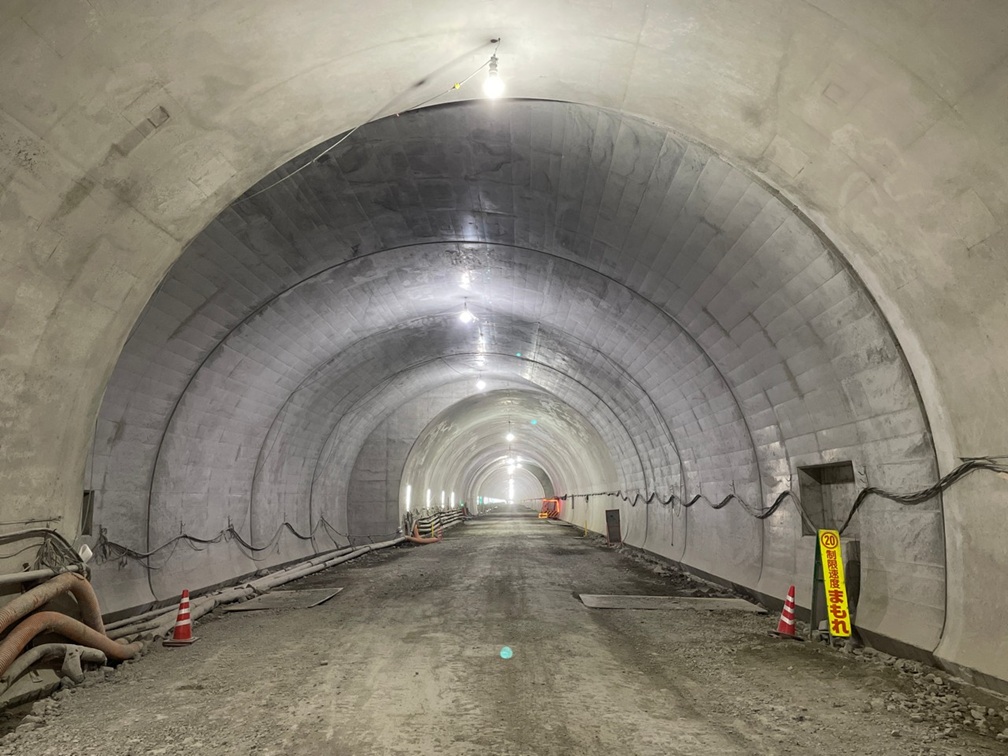

トンネル坑内

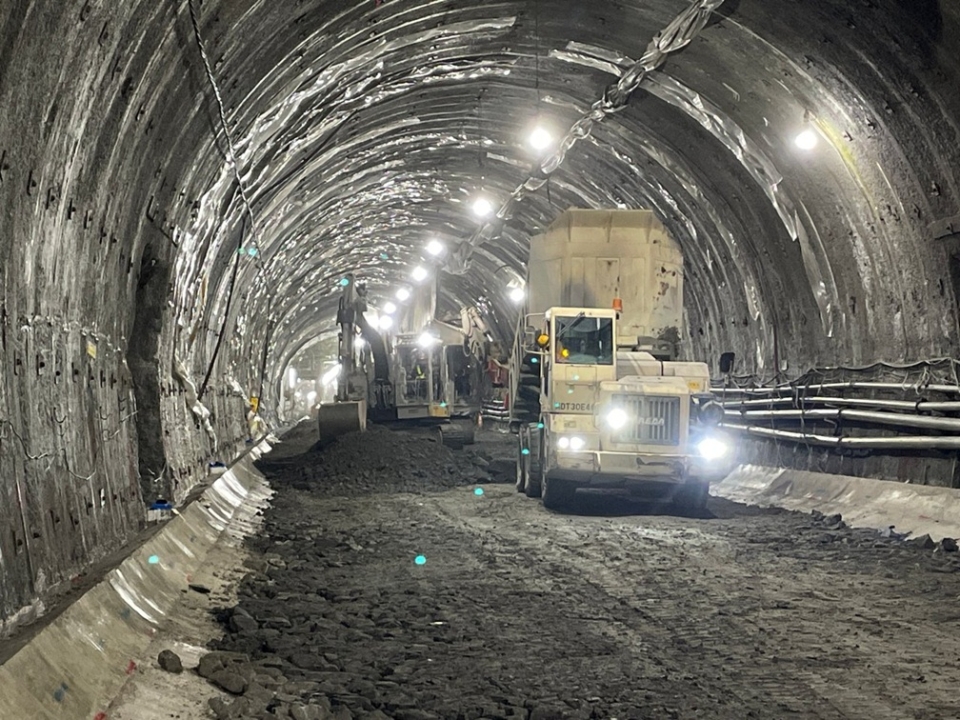

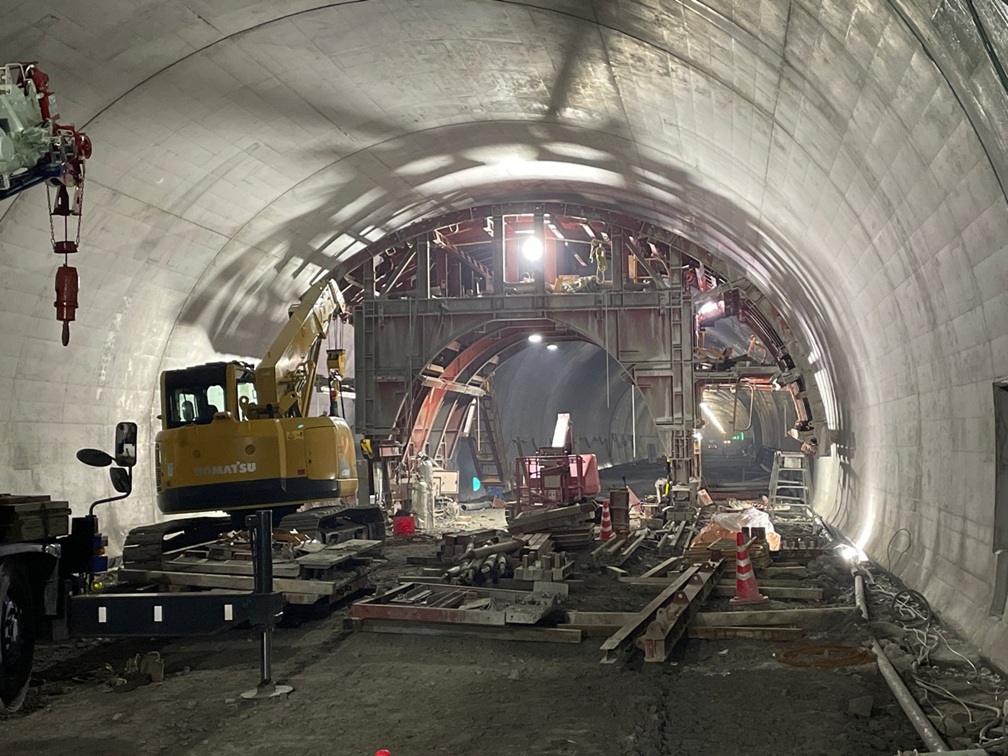

- 2024.6月度 トンネル坑内

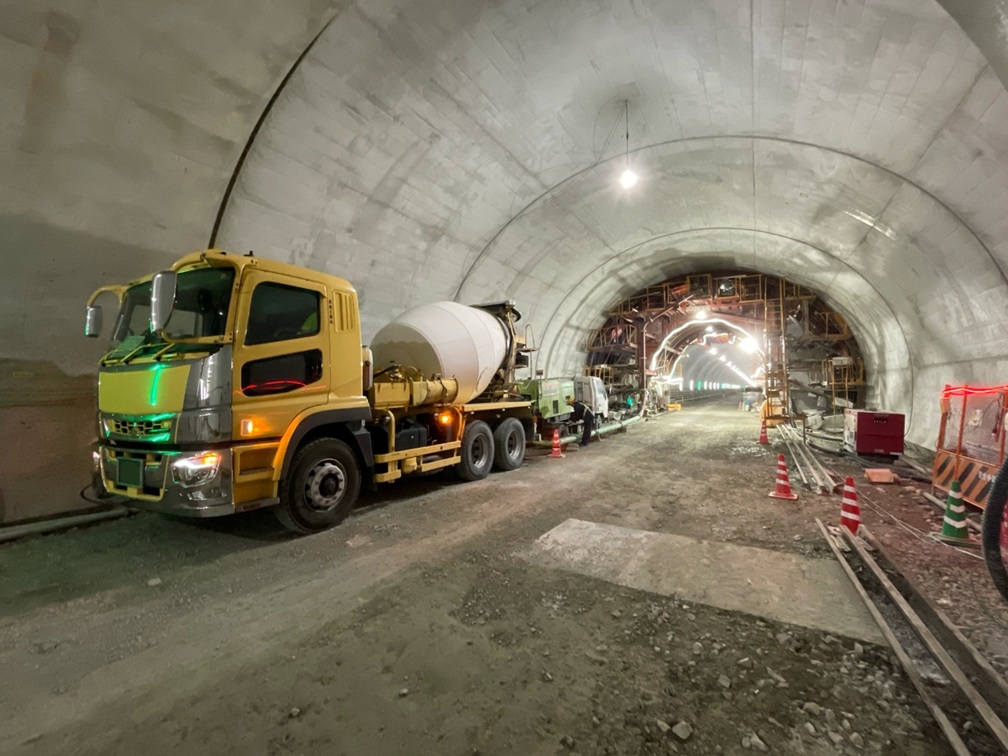

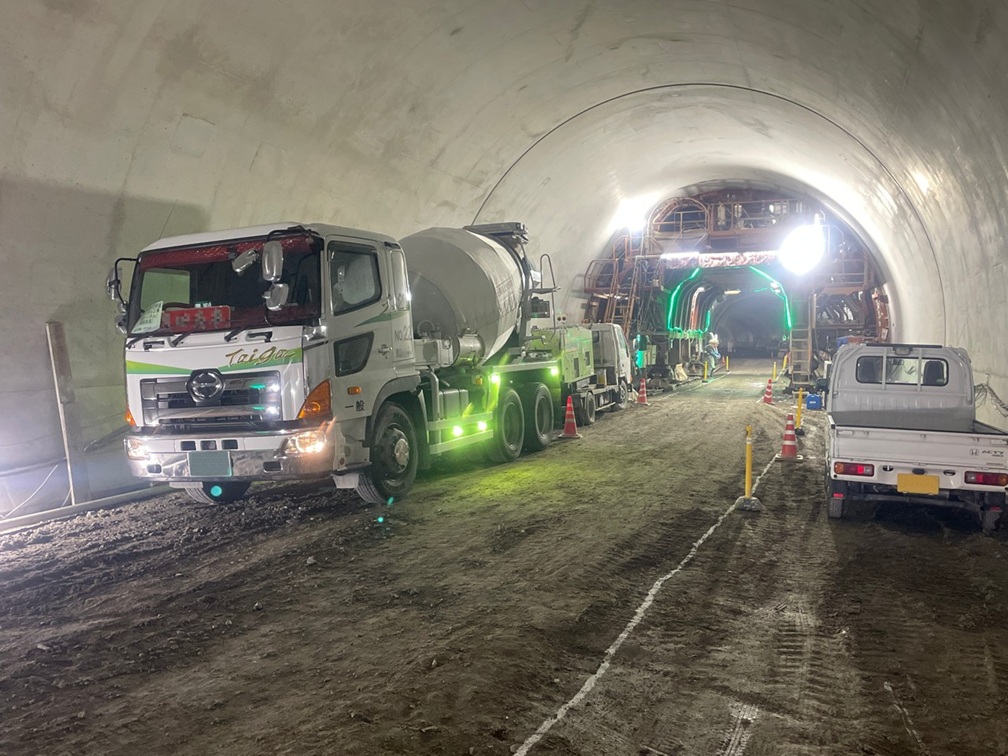

- 2024.9月度 トンネル坑内
- 2024.9月度 トンネル坑内
.

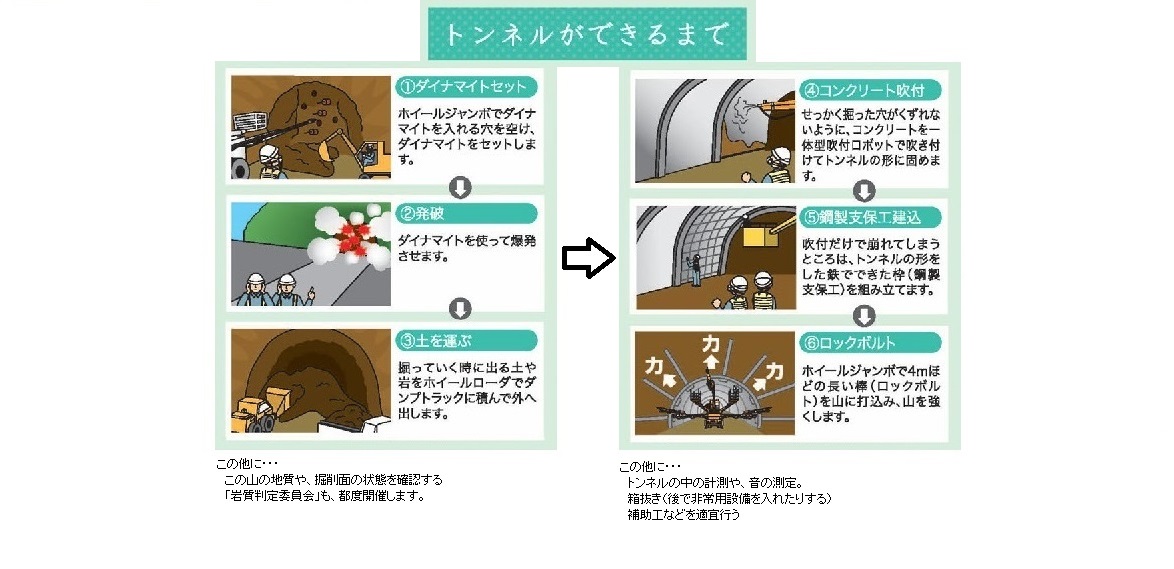

トンネル掘削工
掘削・ズリ出し
- 2023.8月度機械掘削(ブレーカー・バックホウ)
- 2023.8月度発破掘削：削孔
- 発破掘削：発破後
- ズリ積込(坑内)
- ズリ積込(坑外・ズリ仮置場)
- ズリ積込(坑内)クラッシャー投入(ベルコン)
- ズリ搬出(ベルコン)
- ズリ仮置(ベルコン)
切羽確認
※切羽(きりは) ＝ トンネル掘削面
※岩質判定委員会 ＝ 切羽を見て、分布する岩種や性状を確認する。

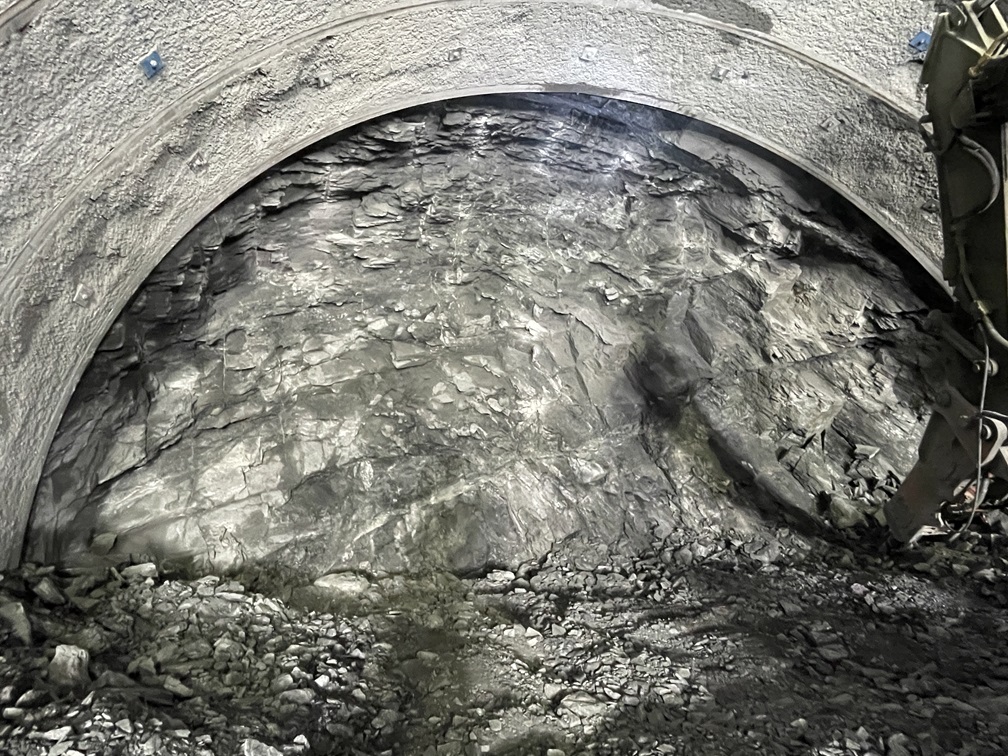

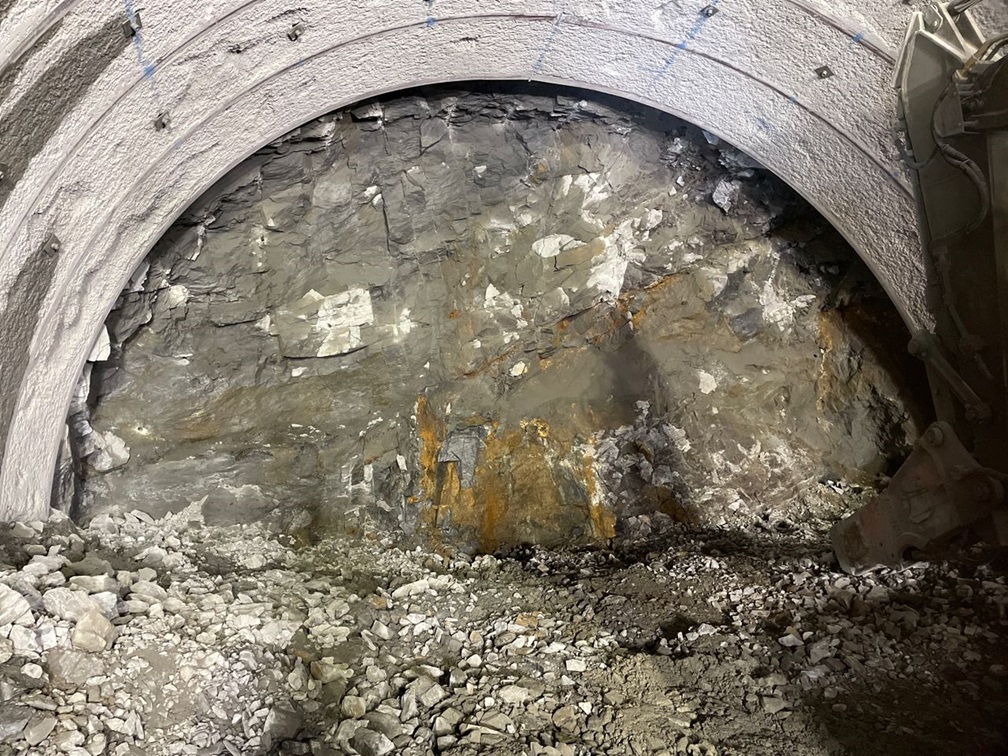

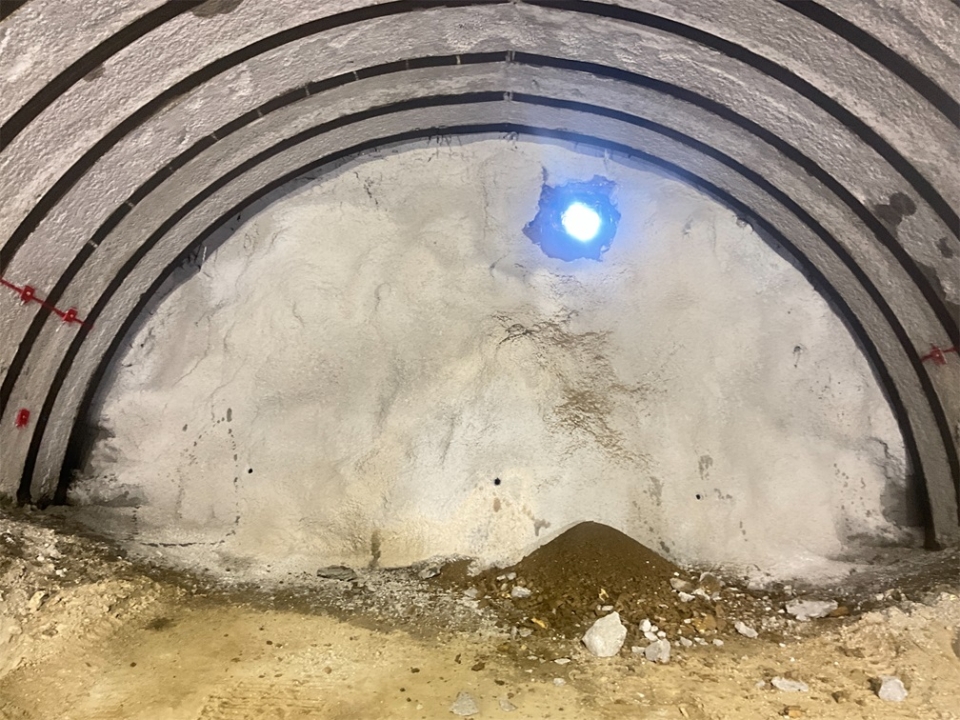

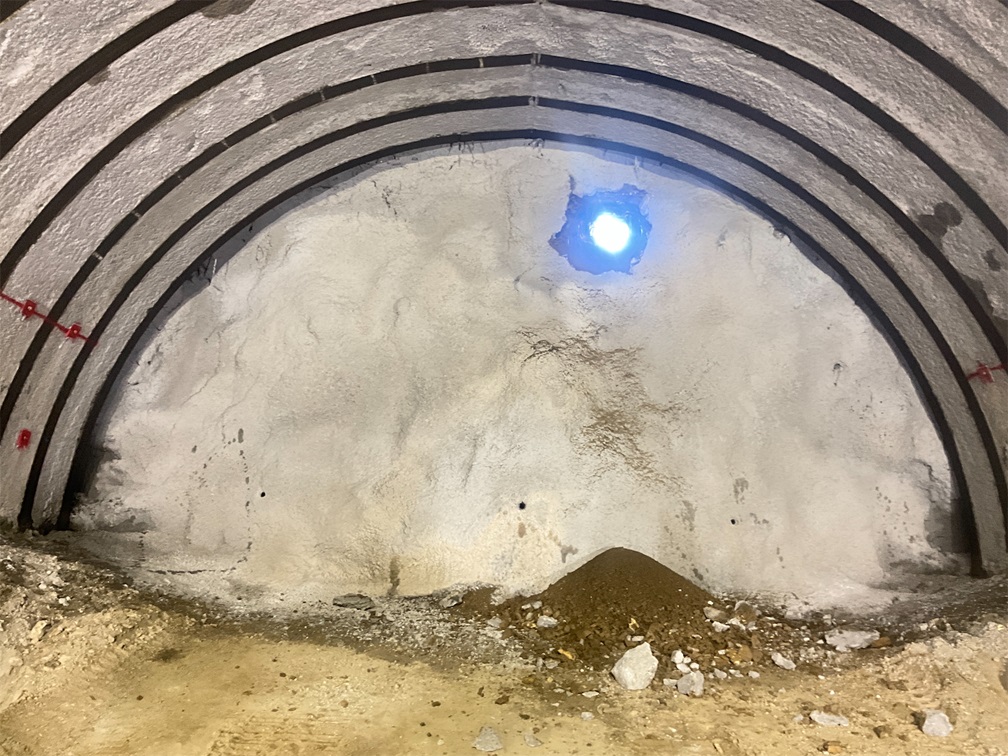

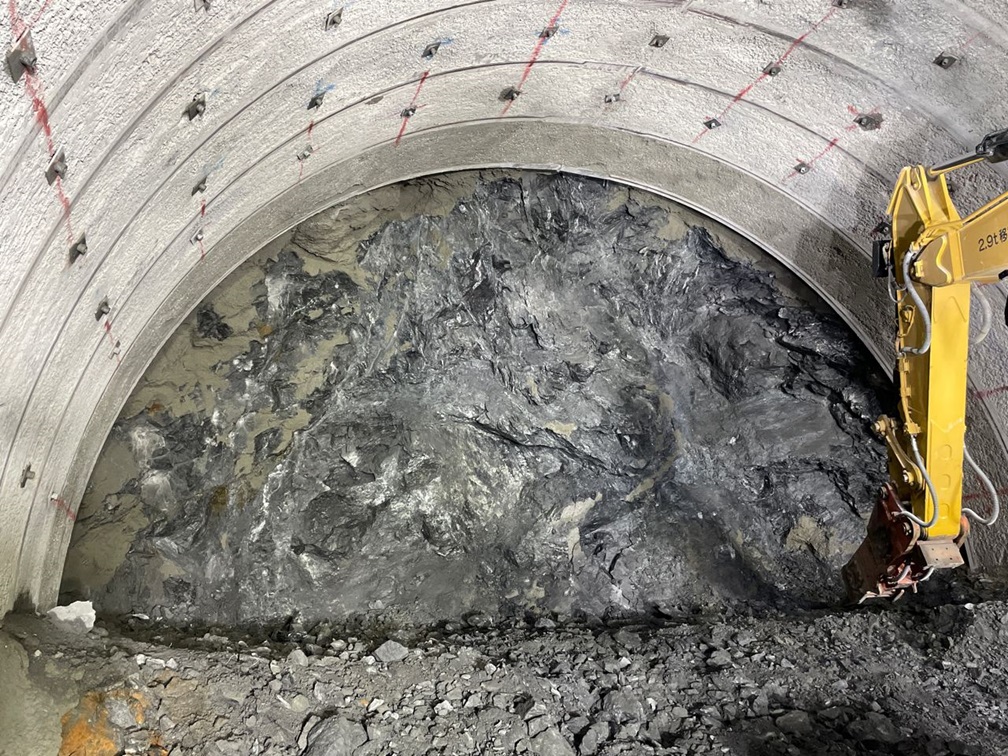

- 2024.10月度 岩判定委員会切羽状況

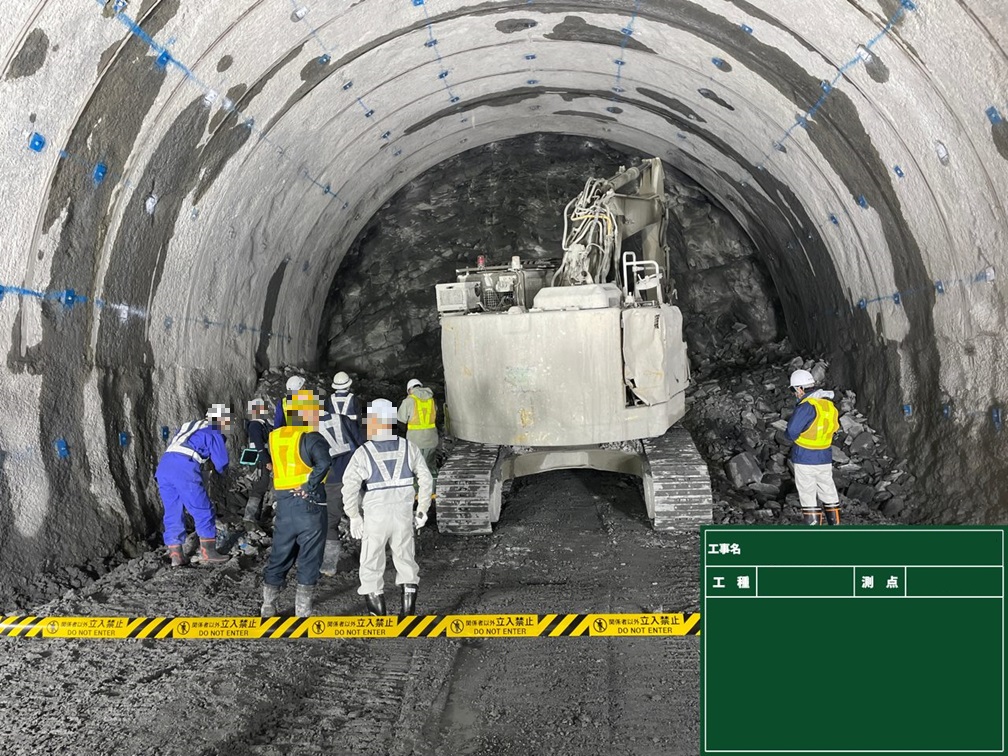

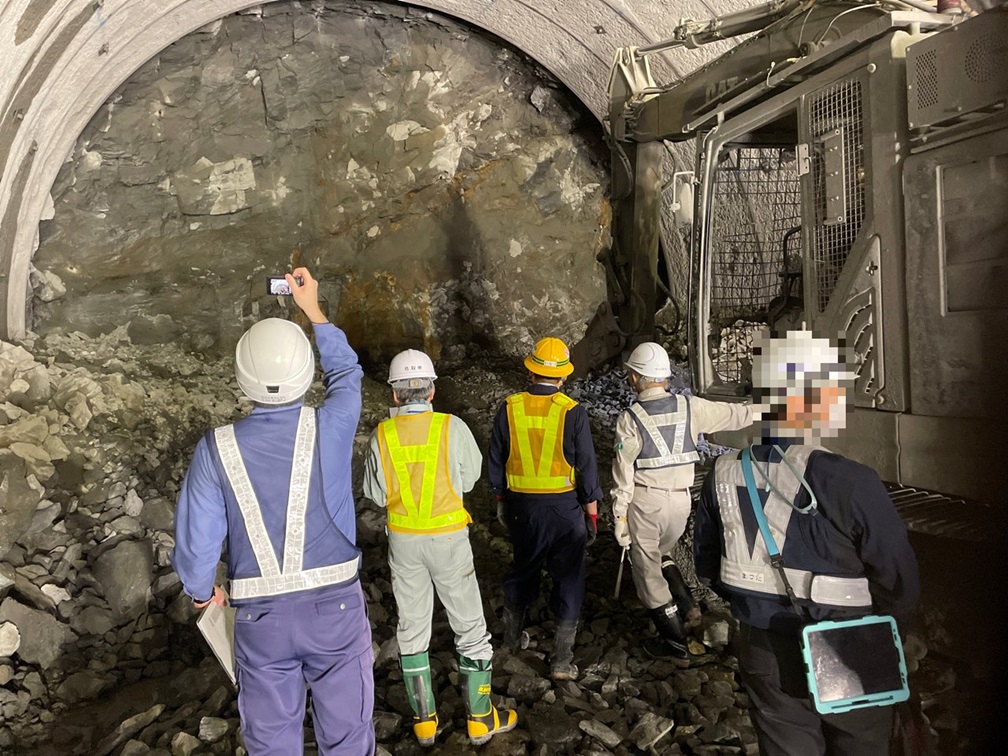

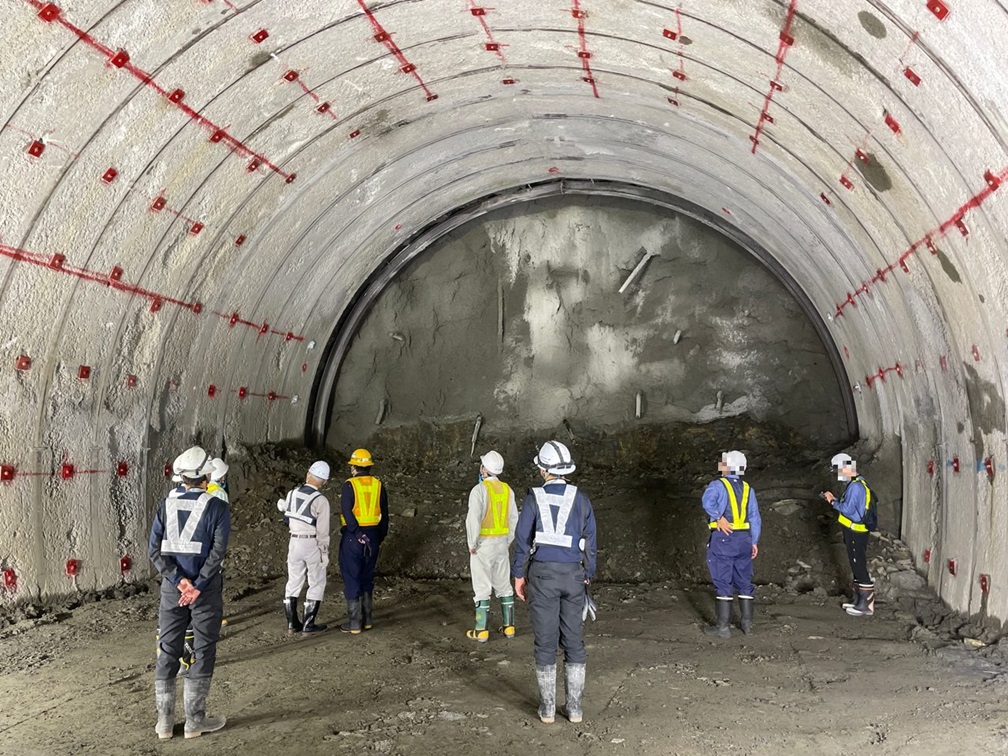

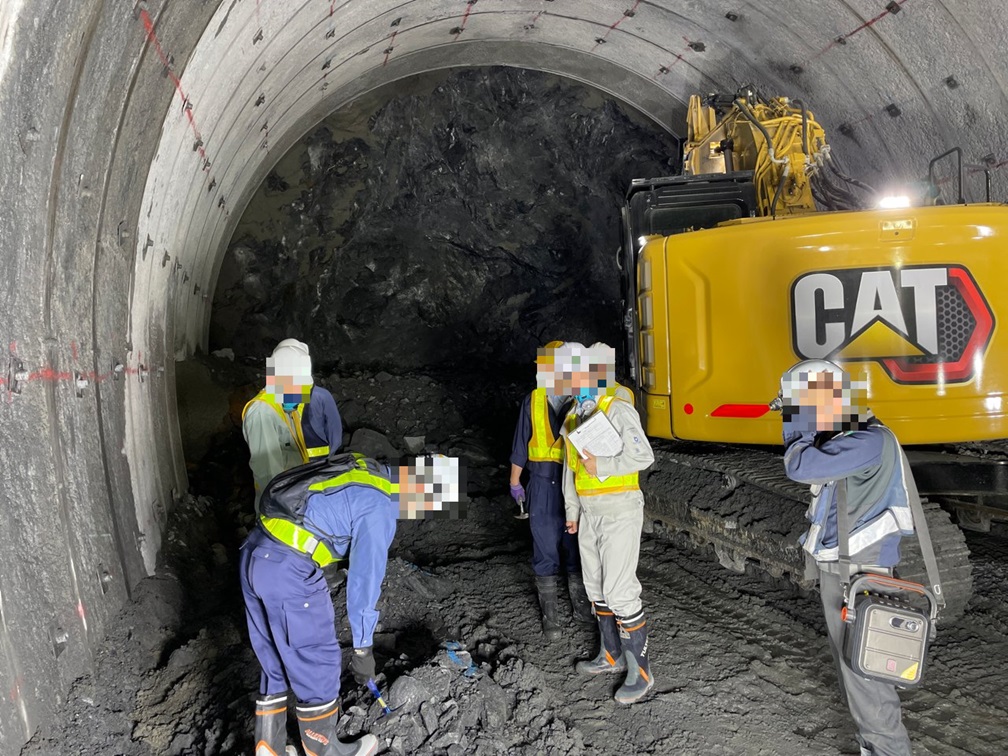

- 2024.10月度 岩判定委員会切羽確認
- 2024.10月度 岩判定委員会講評
2024年7月度 第53回岩判定委員会 開催 第54回岩判定委員会 開催 |
2024年8月度 第55回岩判定委員会 開催 |
2024年9月度 第56回岩判定委員会 開催 第57回岩判定委員会 開催 |
2024年10月度 第58回岩判定委員会 開催 第59回岩判定委員会 開催 第60回岩判定委員会 開催 |
コンクリート吹付～ロックボルト打設
- 2023.8月度 コンクリート吹付上半 一次吹付
- 2023.8月度 コンクリート吹付下半 一次吹付
- 2023.8月度支保工(上半)建込
- 2023.8月度二次吹付(上半)
- 吹付完了
- ロックボルト 打設

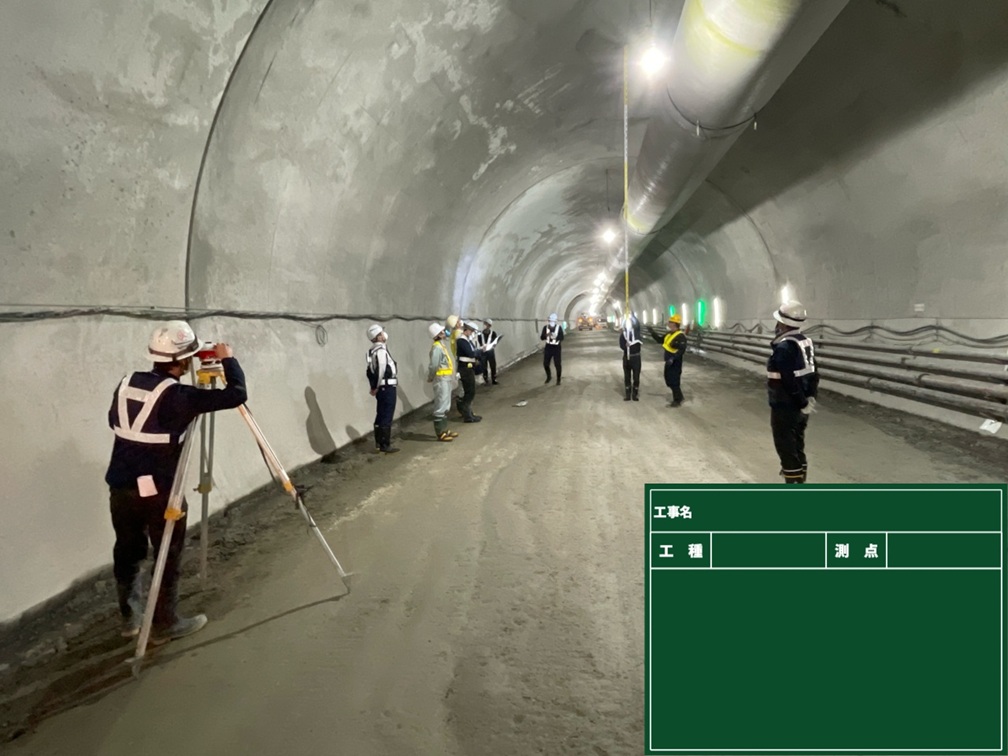

- 計測工坑内据付け計測機械一式
- 箱抜き工2023.10月度
- 補助工(補強工)薬液を注入して地山を固める切羽を補強して、掘削時の崩落等を防ぐ
.

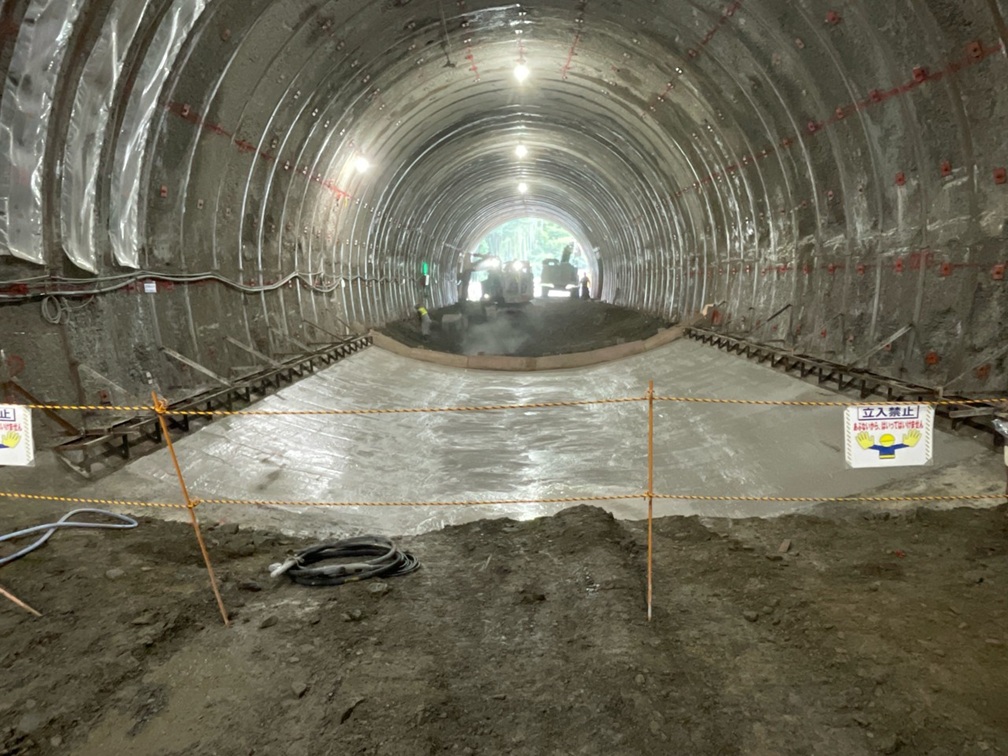

インバート工

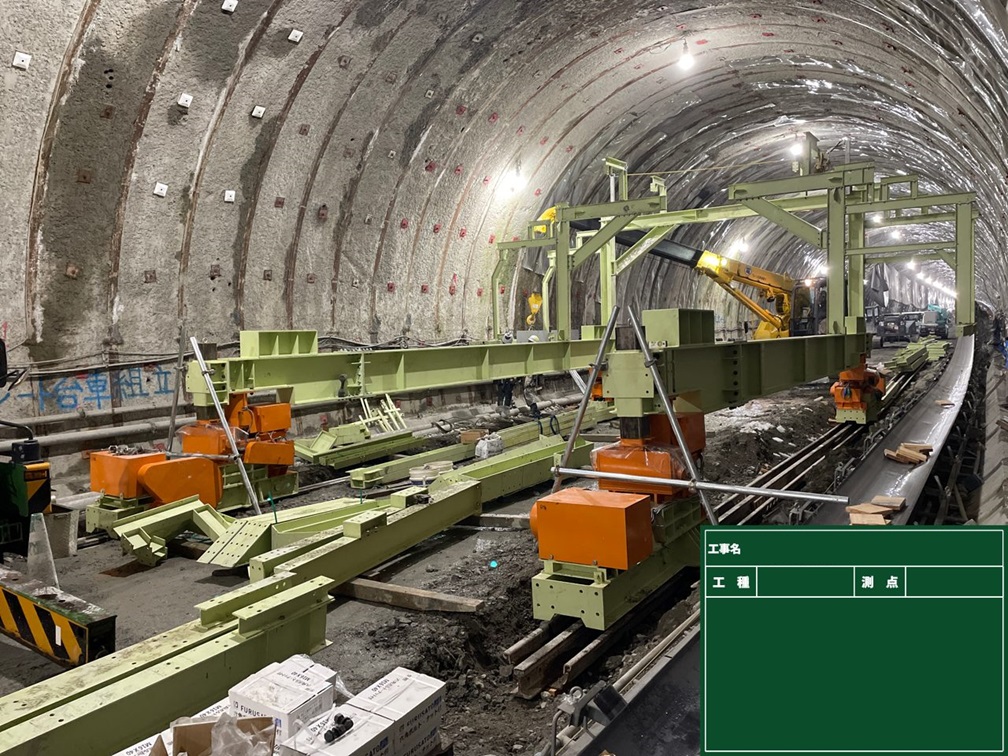

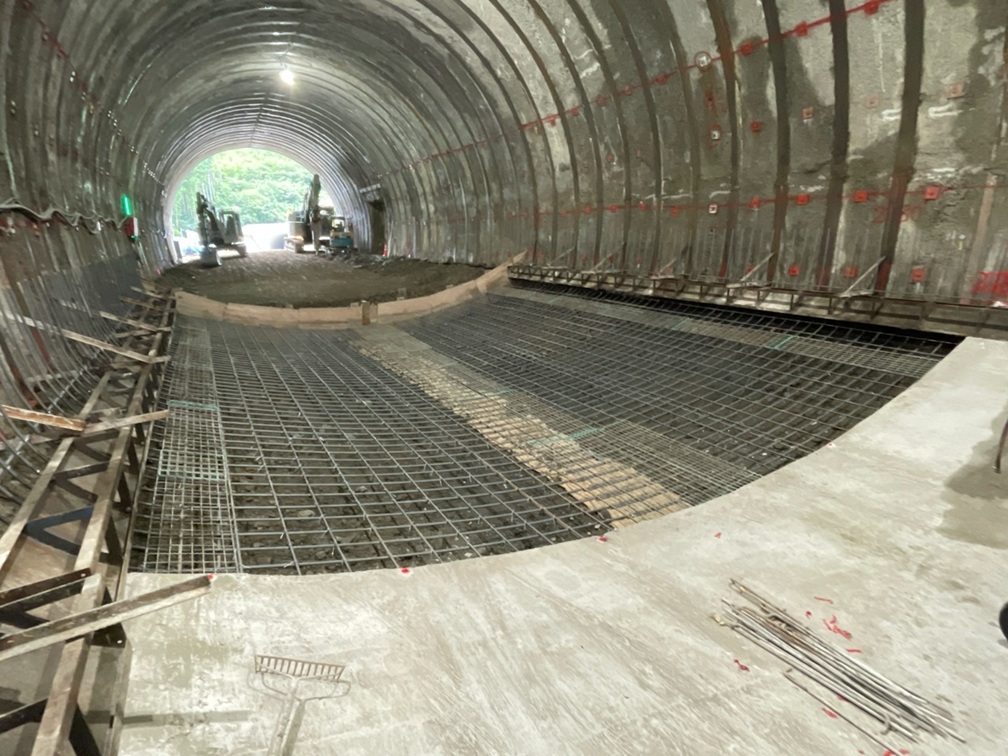

- 底板掘削New!2024.10月度 型枠組立
- 2024.10月度New!コンクリート打設完了

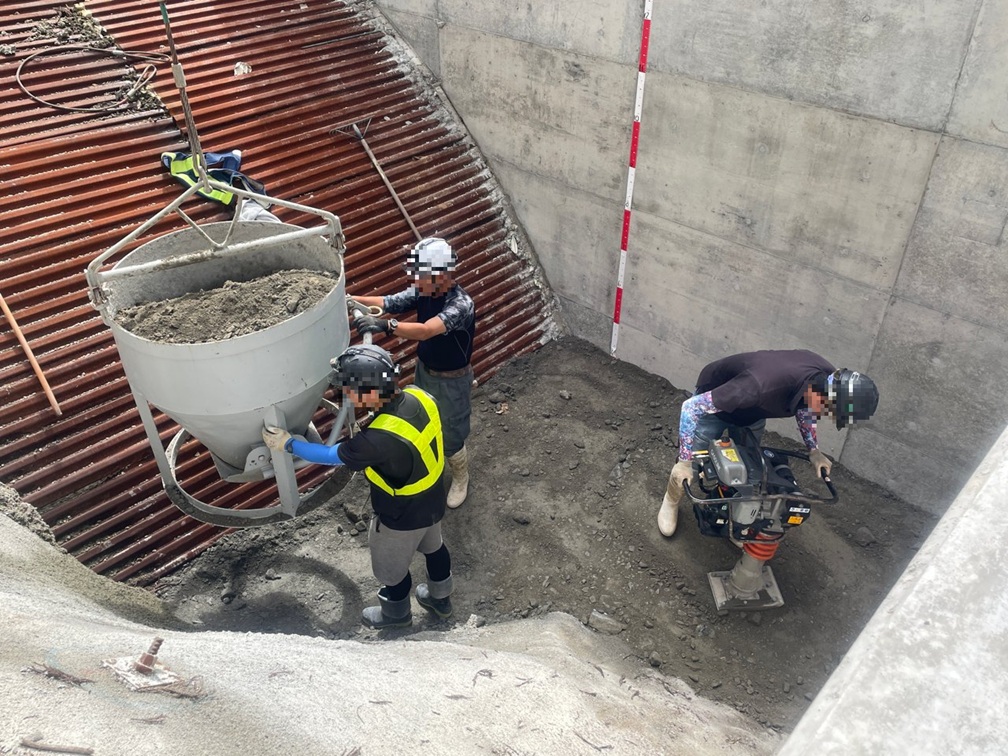

- 2024.10月度New!埋戻し・転圧 3/5層目
.

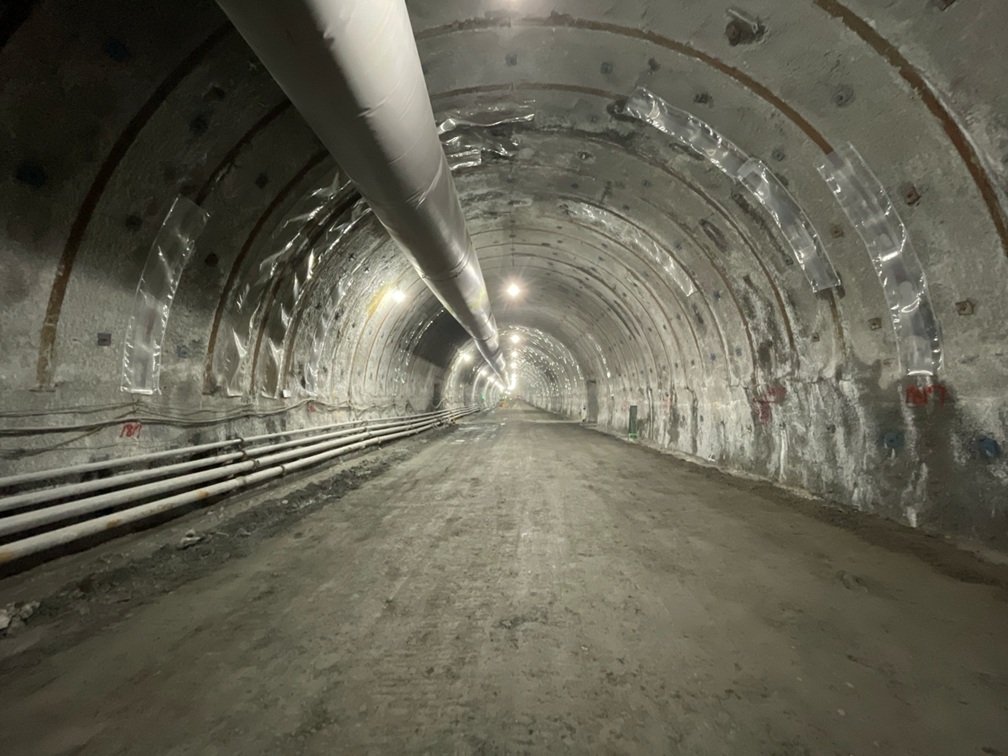

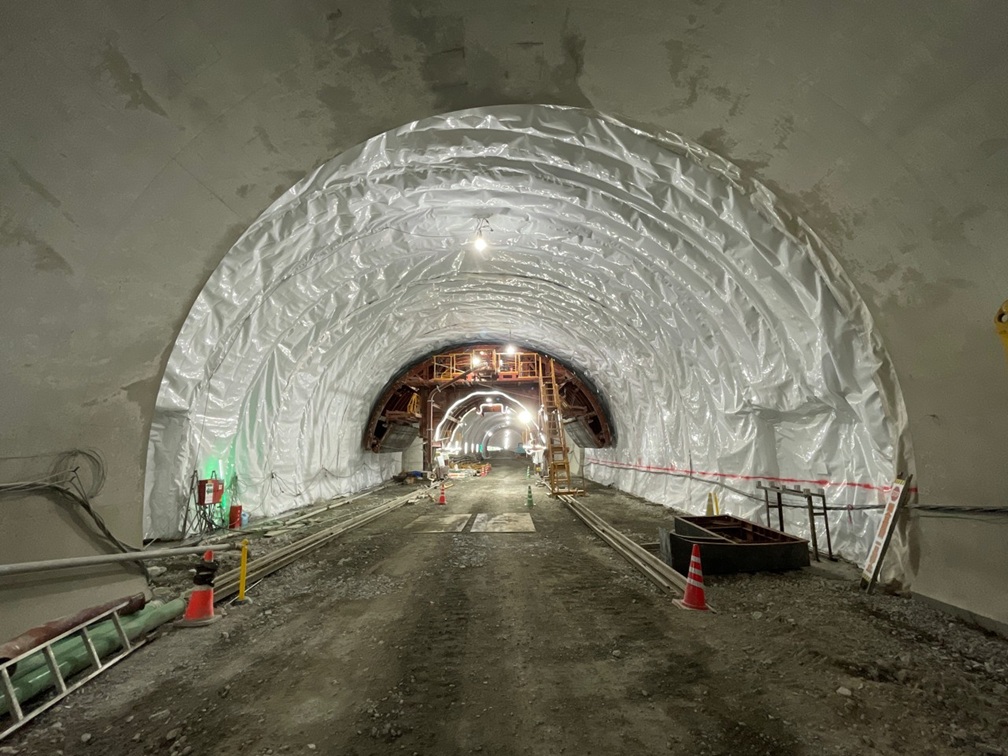

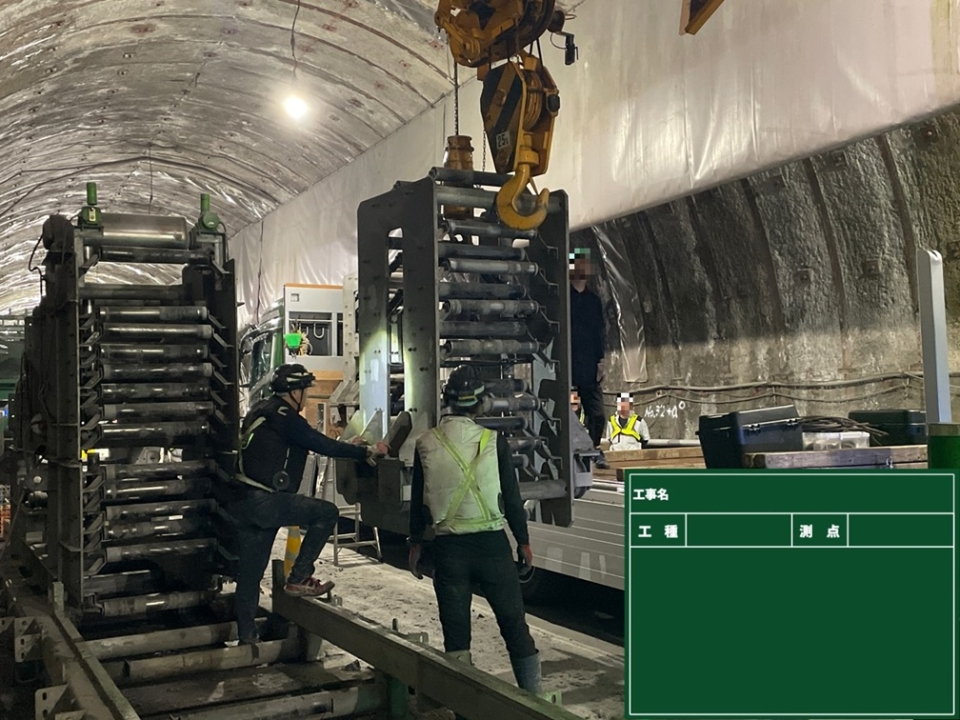

覆工防水工

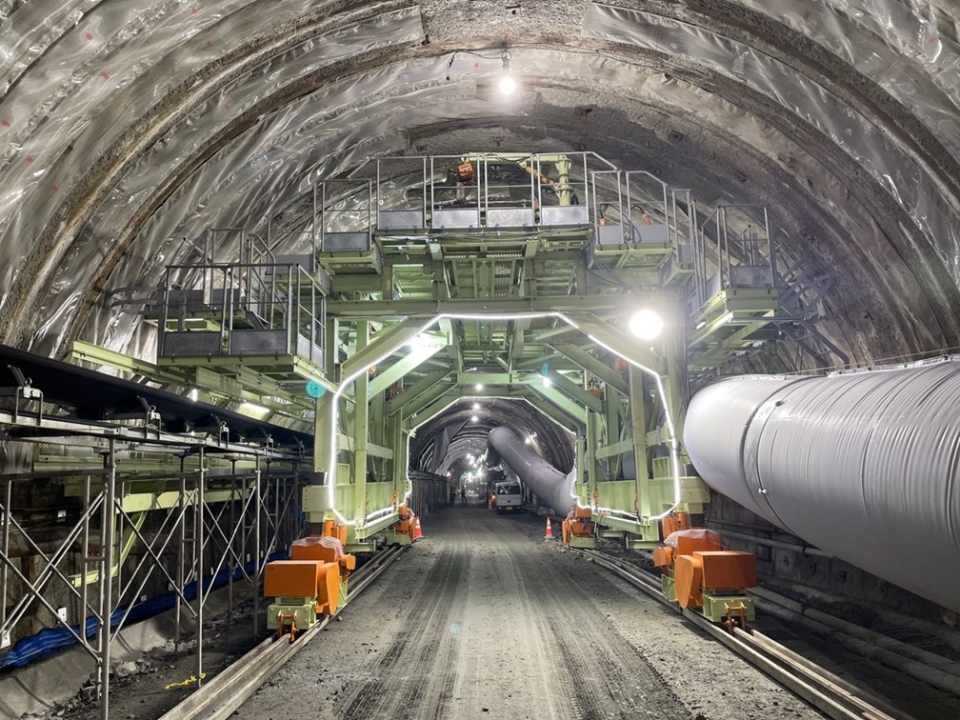

- 覆工(防水工)FILM台車 安全設備

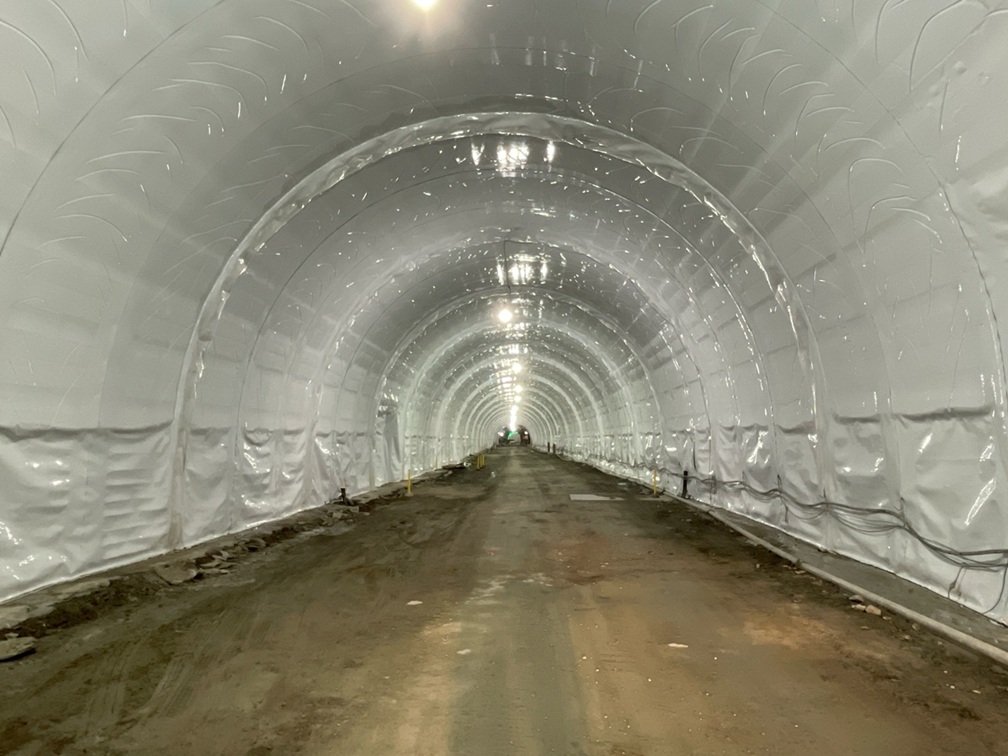

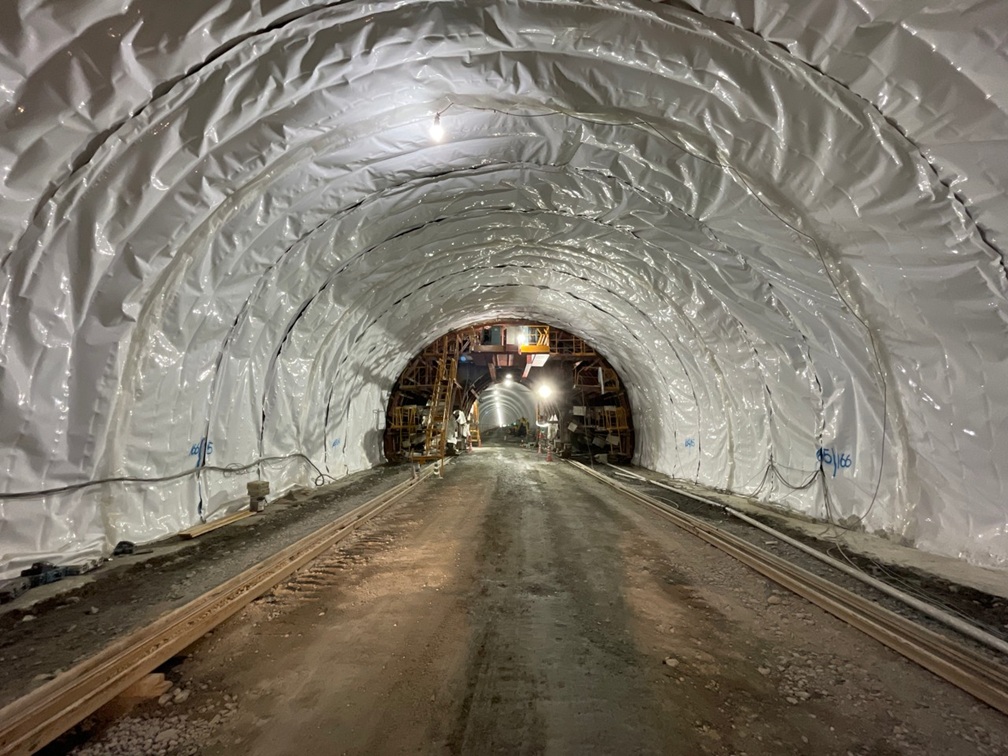

- 覆工(防水工)モルタル充填、シート圧着完了

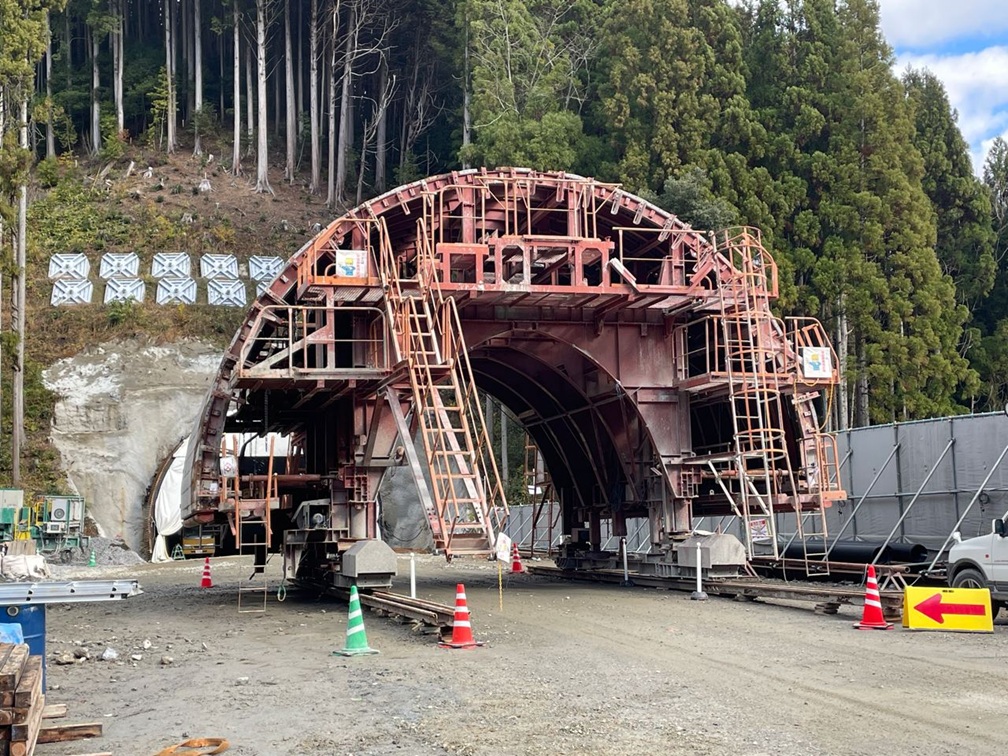

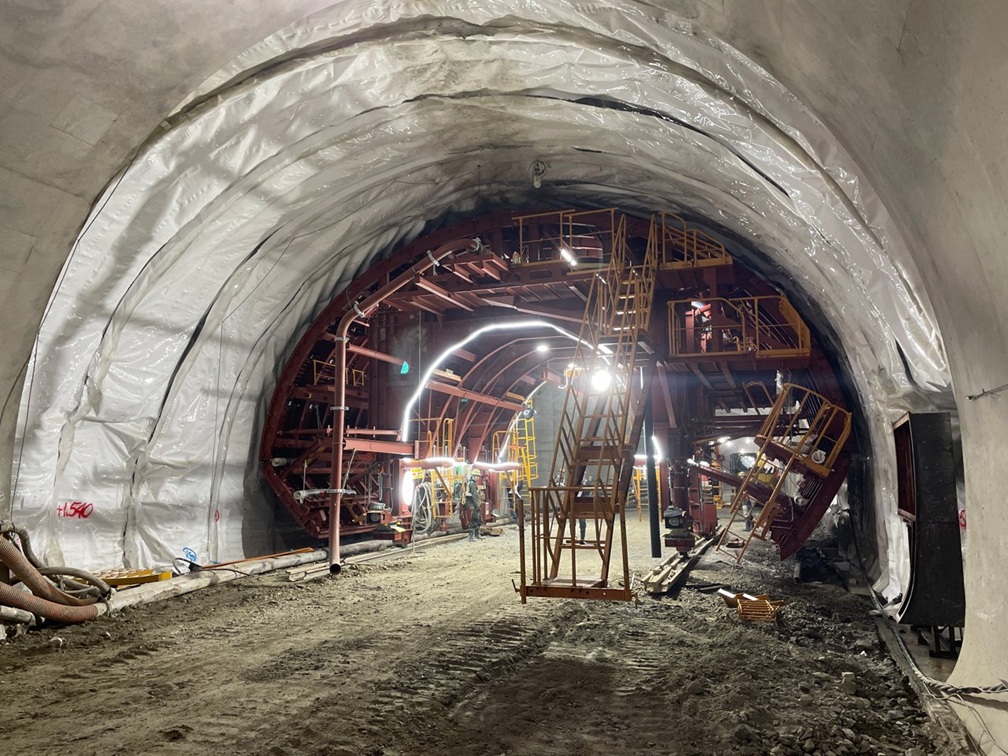

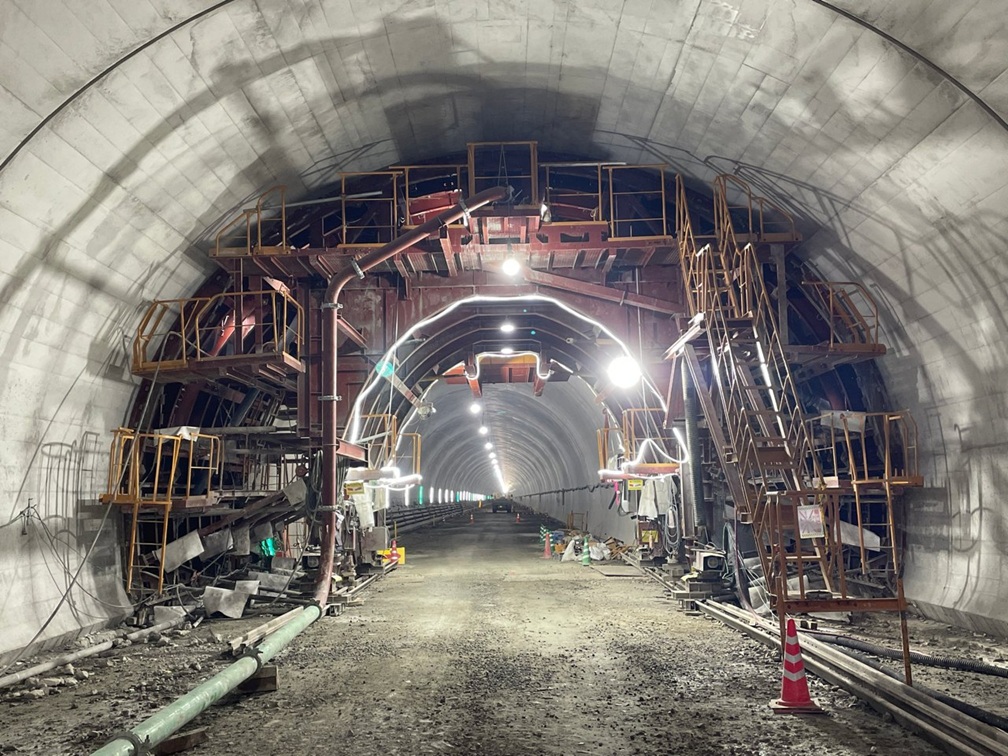

- 覆工セントル 安全設備

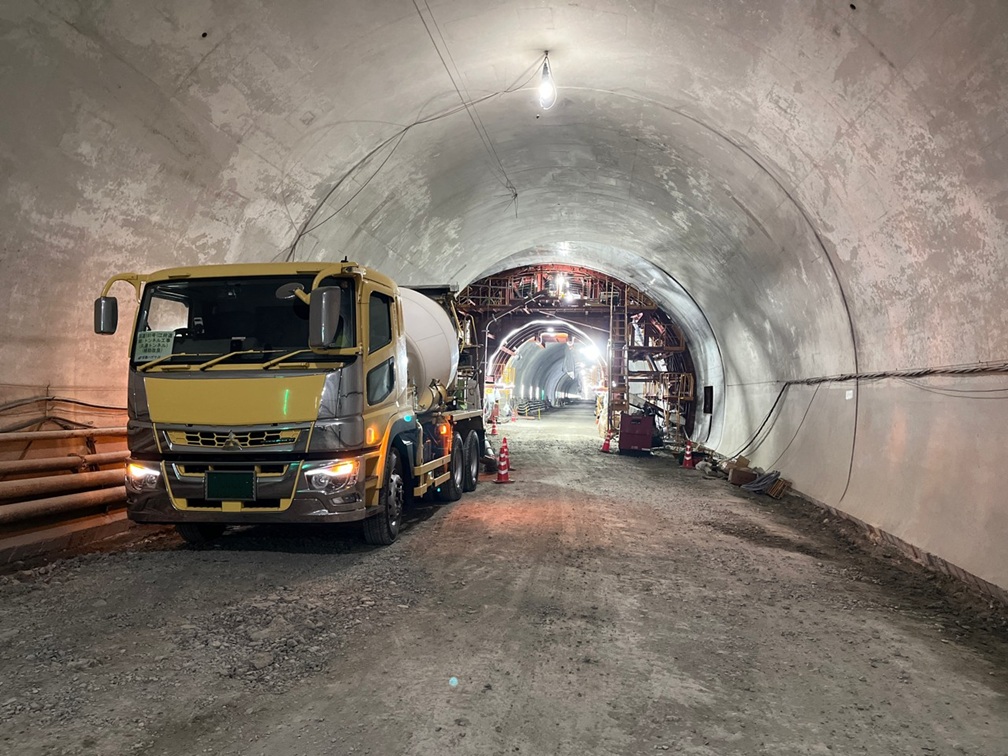

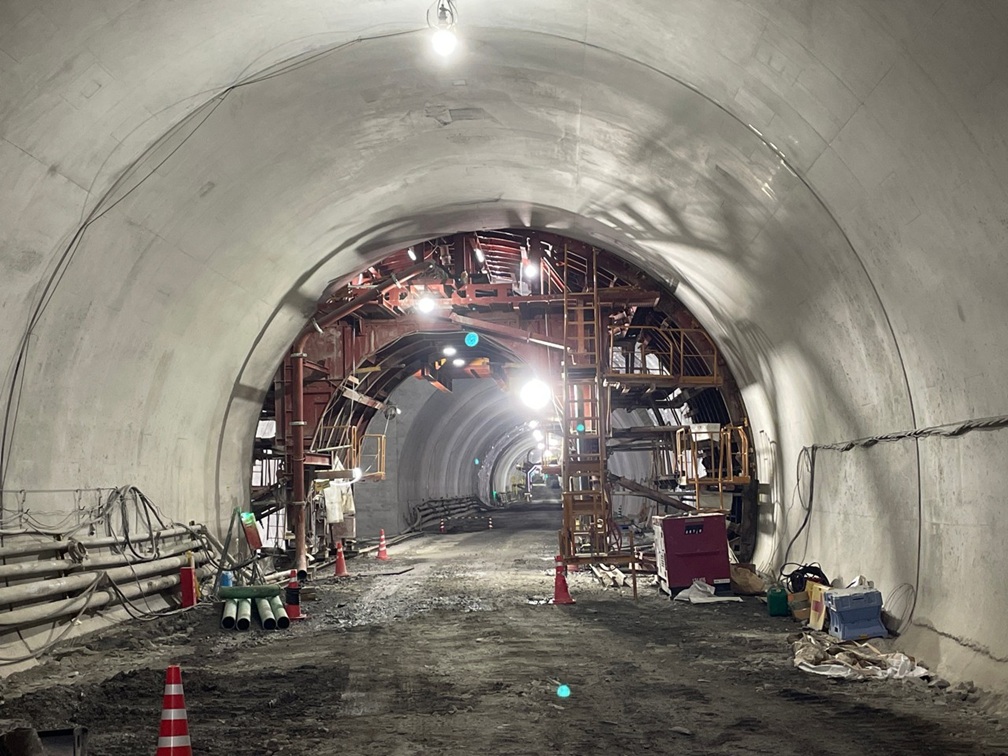

- 覆工覆工コンクリート 打設完了
.
各種重機・機械

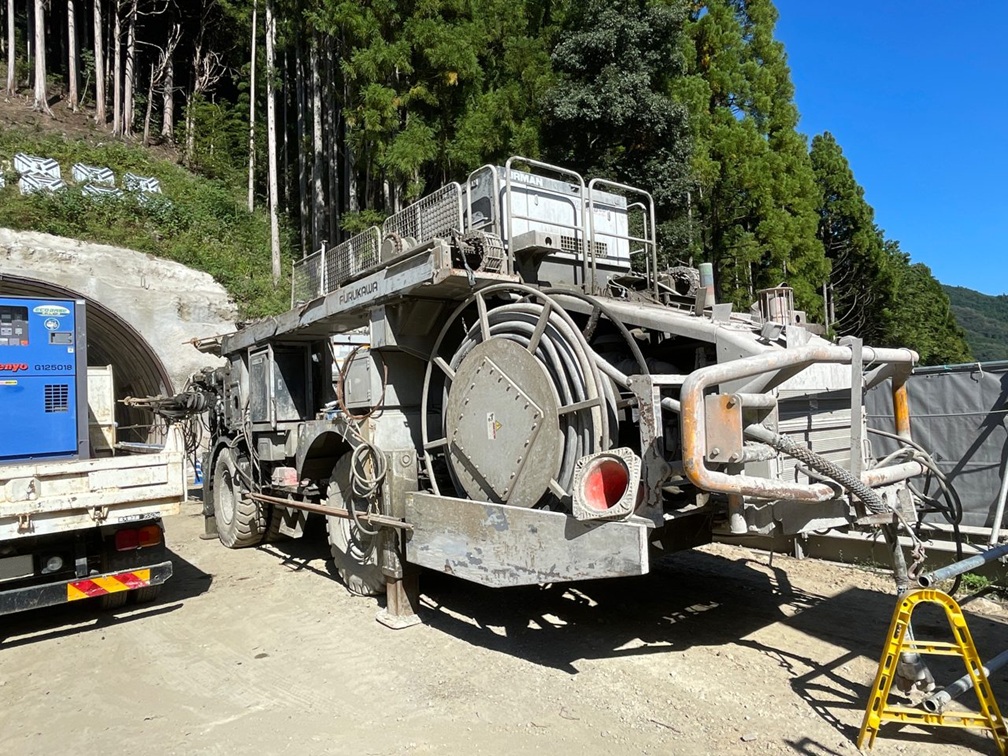

- 吹付機(スコーピオン)2022.11月度
- 削孔機(ドリルジャンボ)2022.11月度
- 掘削機械ブレーカー
- ズリ出し用機械ホイールローダー

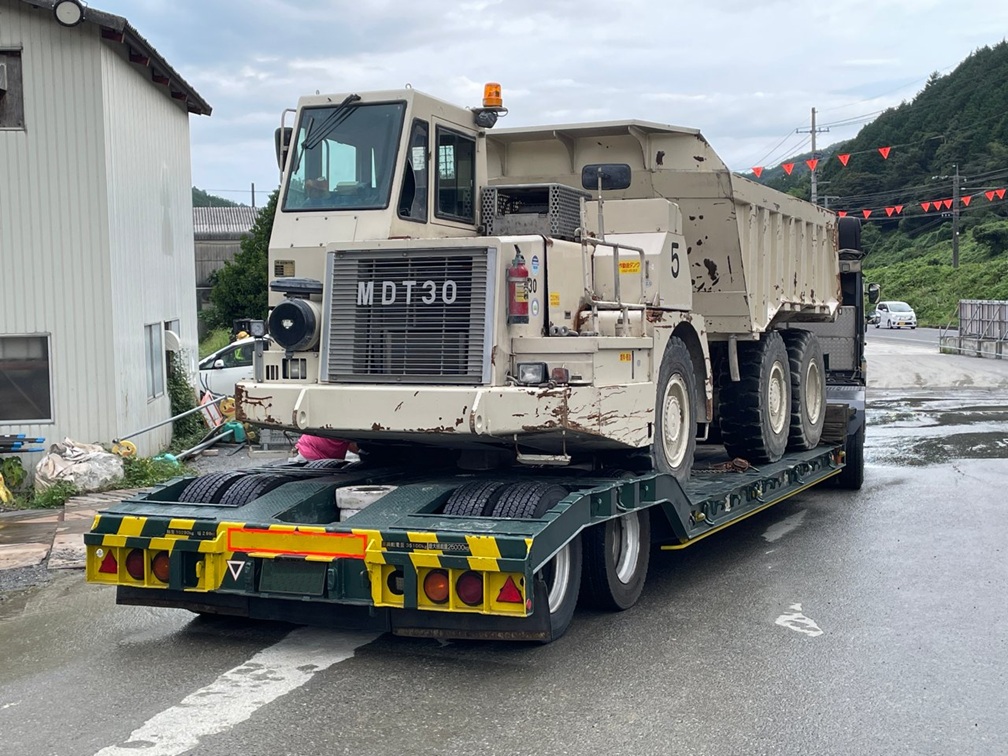

- ズリ搬出(トンネル～仮置場）30t重ダンプ
.

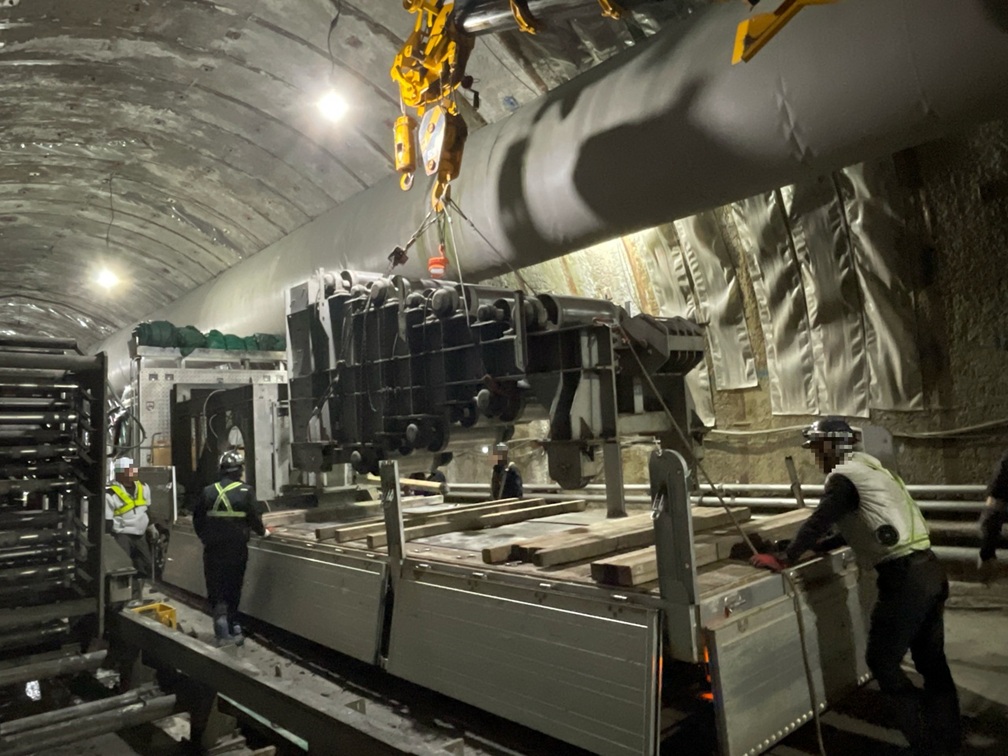

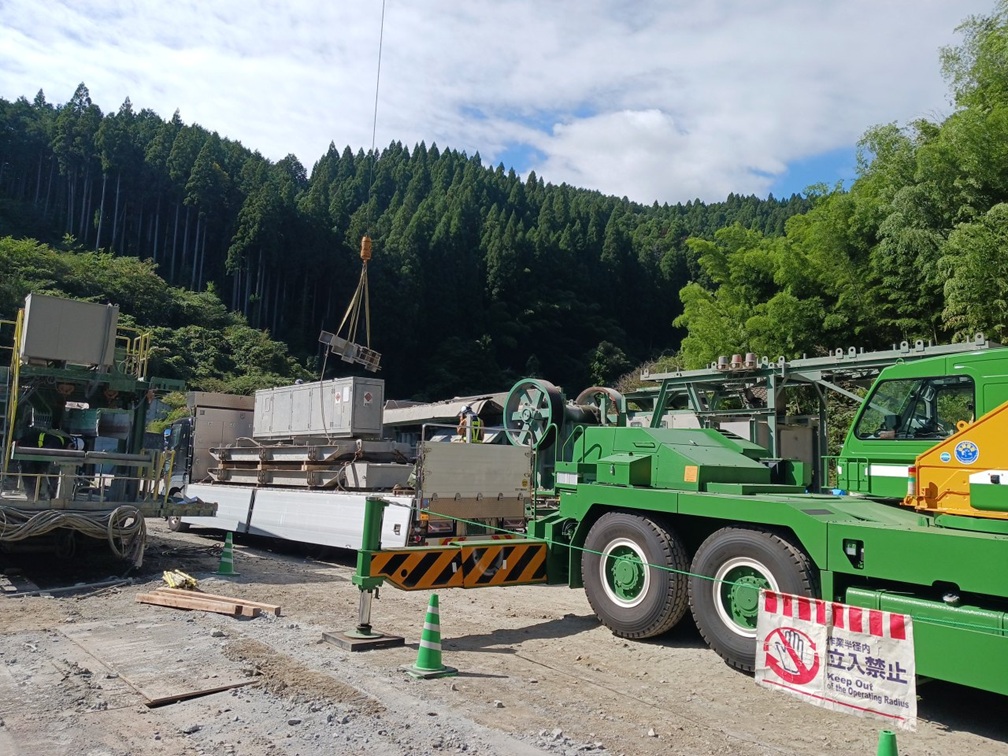

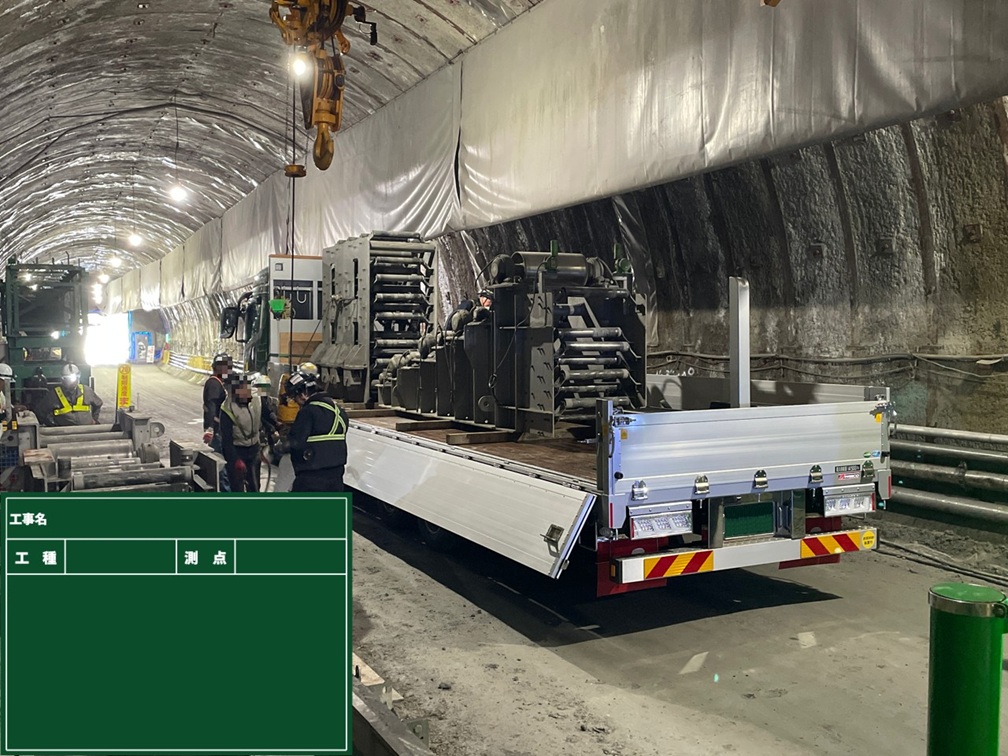

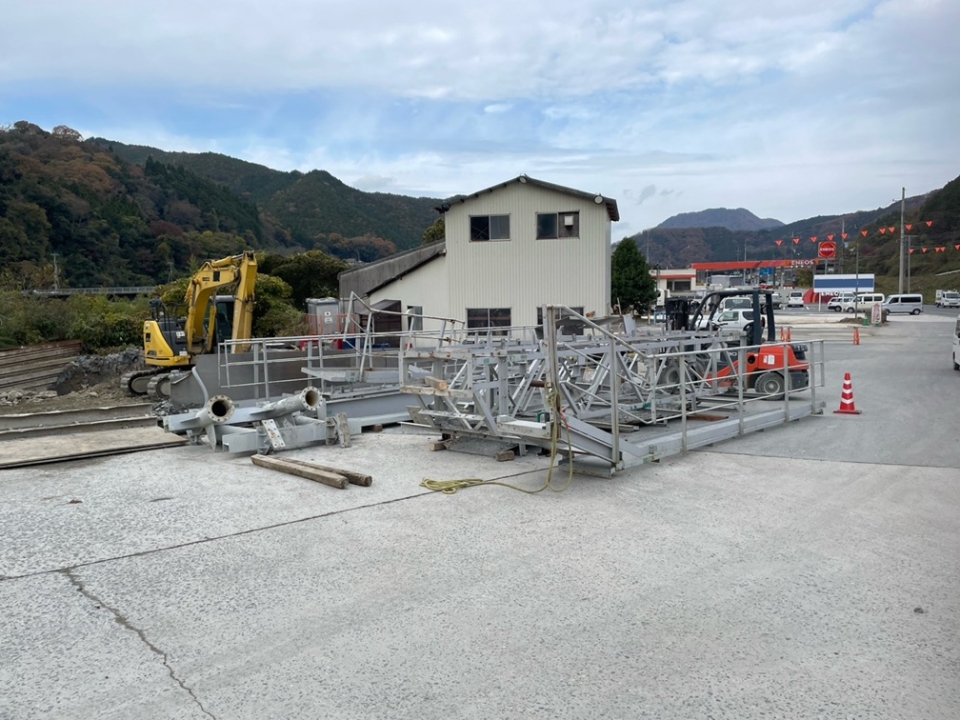

連続ベルトコンベアー

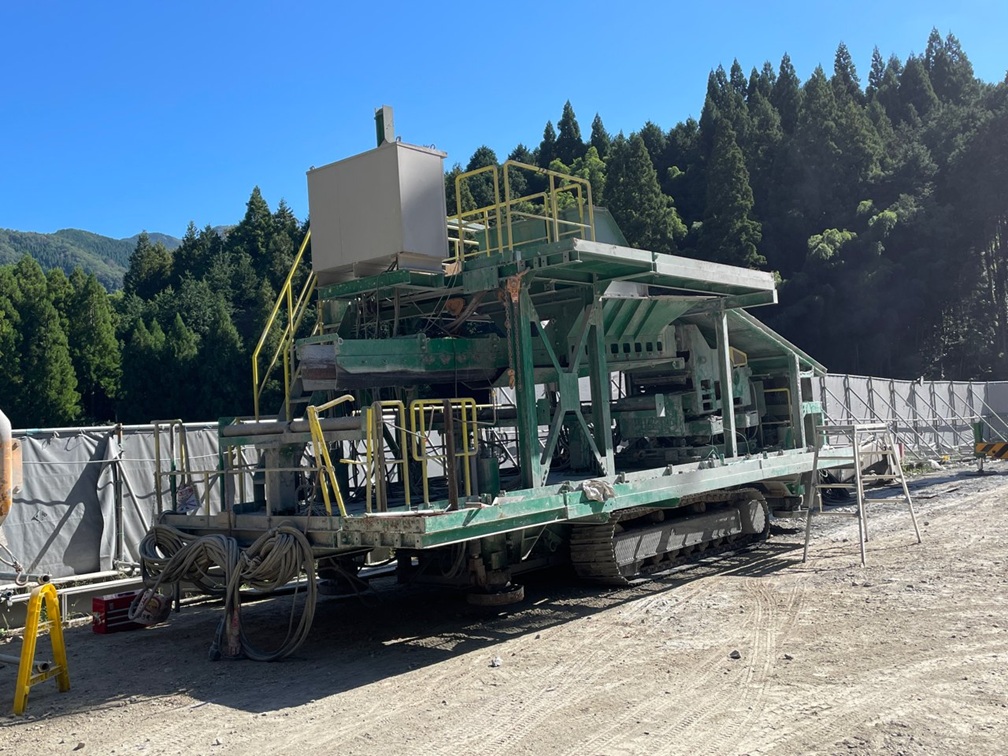

- 2024.3月度クラッシャー・テールピース 現況
- 2024.6月度ストレージカセット 現況
- 2024.3月度メインドライブ 現況
- 2024.1月度ベルトエンドレス加工(溶着作業)接合完了
- 2024.3月度連続ベルコン(橋上) 現況安全設備 施工後
- 2024.2月度連続ベルコン(排出部) 現況
仮設備
- 防音扉(2基目)施工完了
- 火薬取扱所火薬取扱所 及び防火設備
- 送風機
- 2022.12月度集塵機
- バッチャープラント2022.1月度 完成

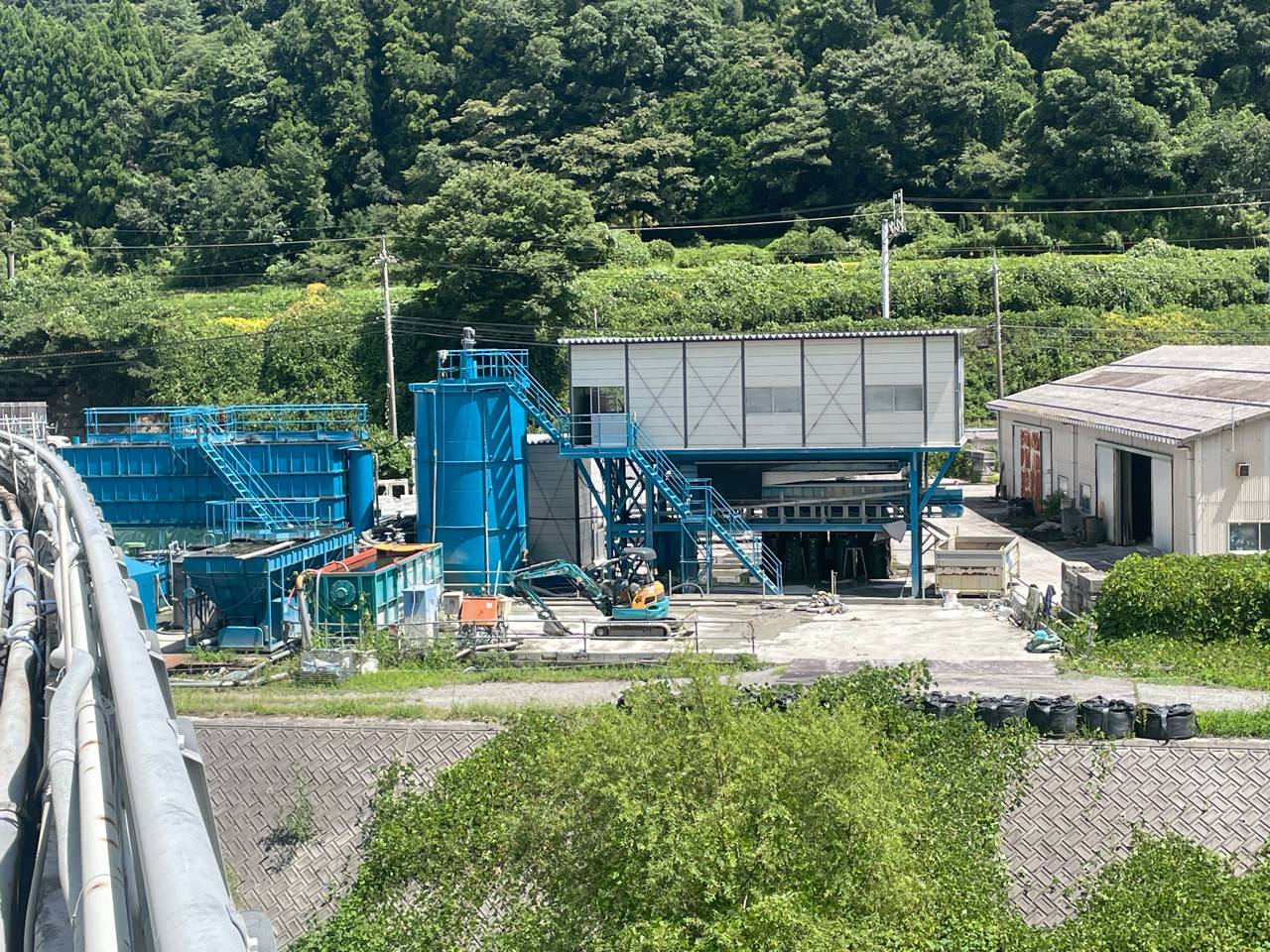

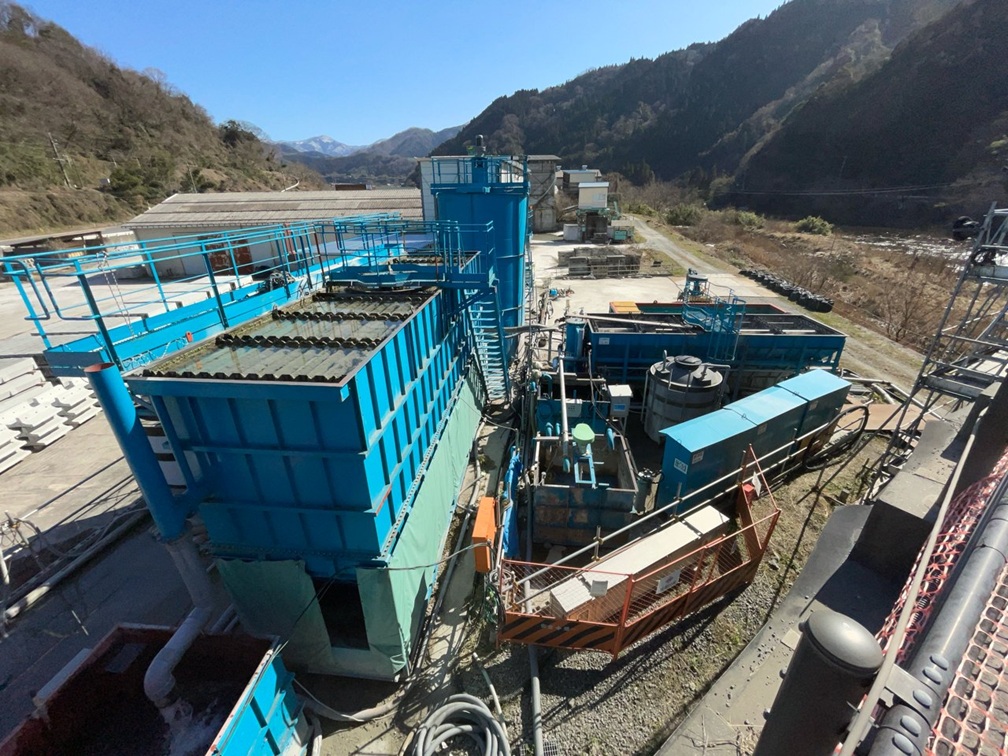

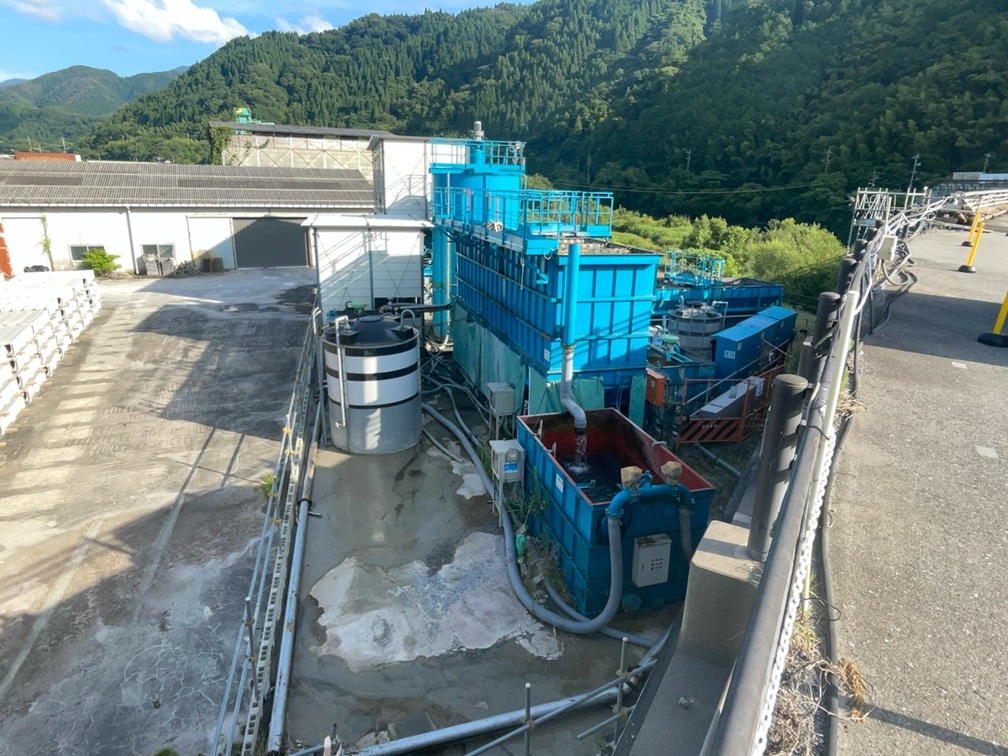

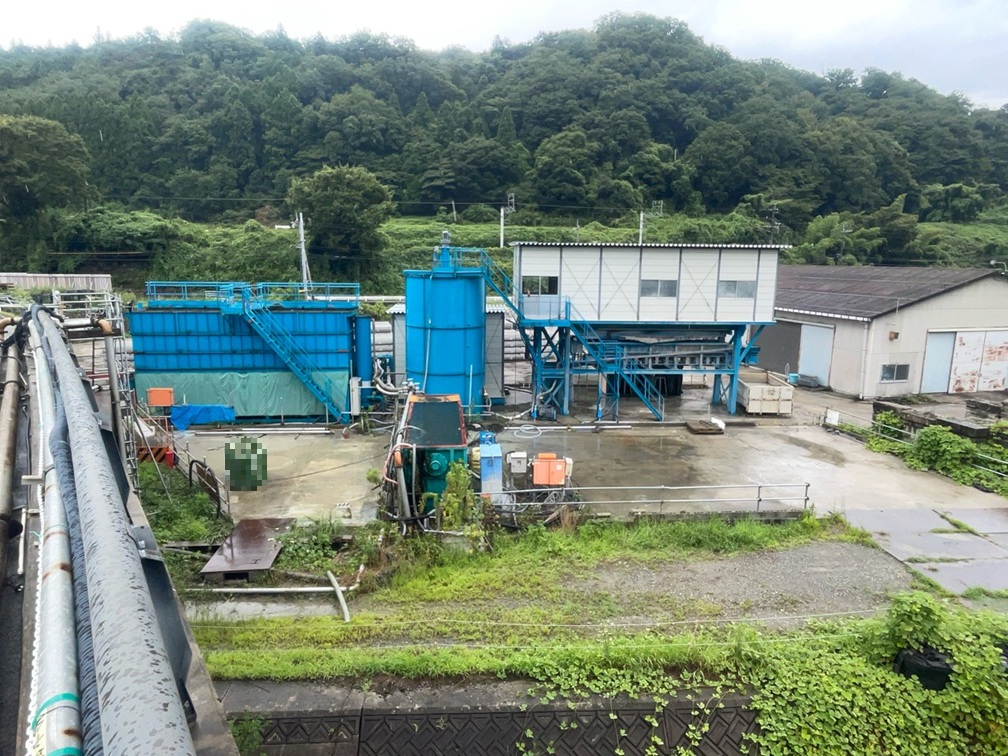

- 2024.6月度濁水プラント 現況

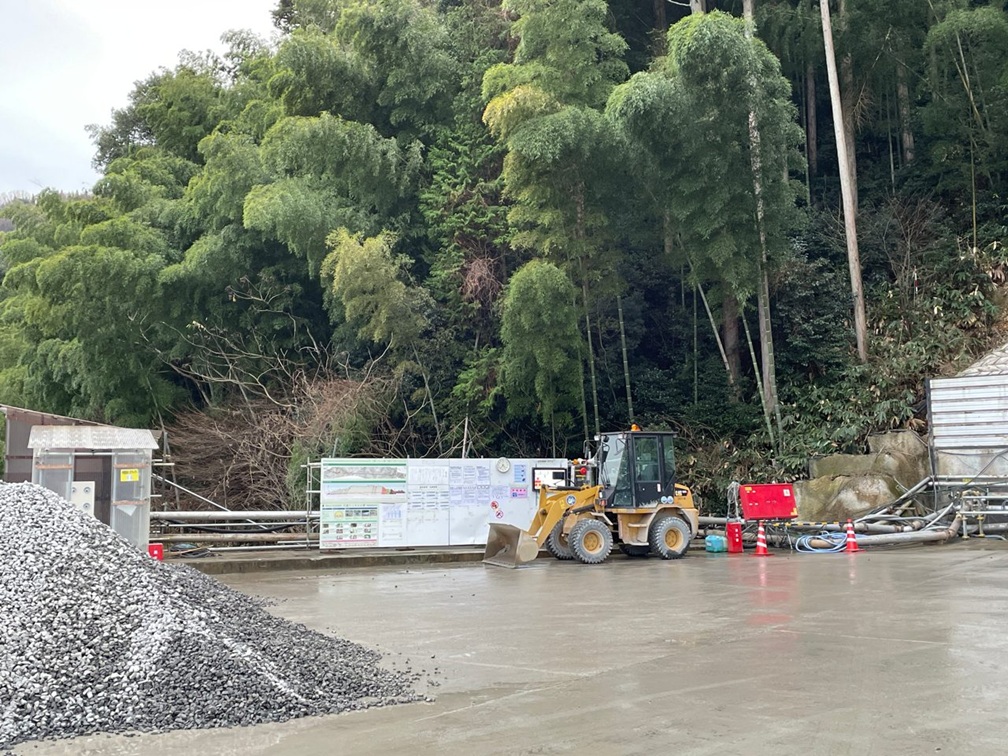

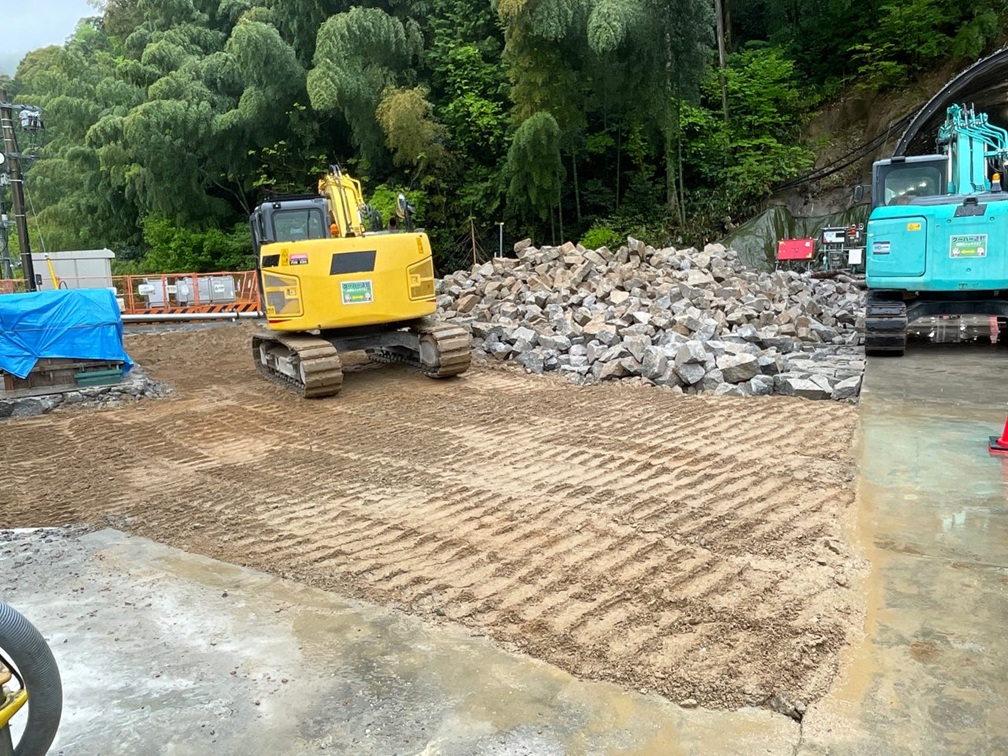

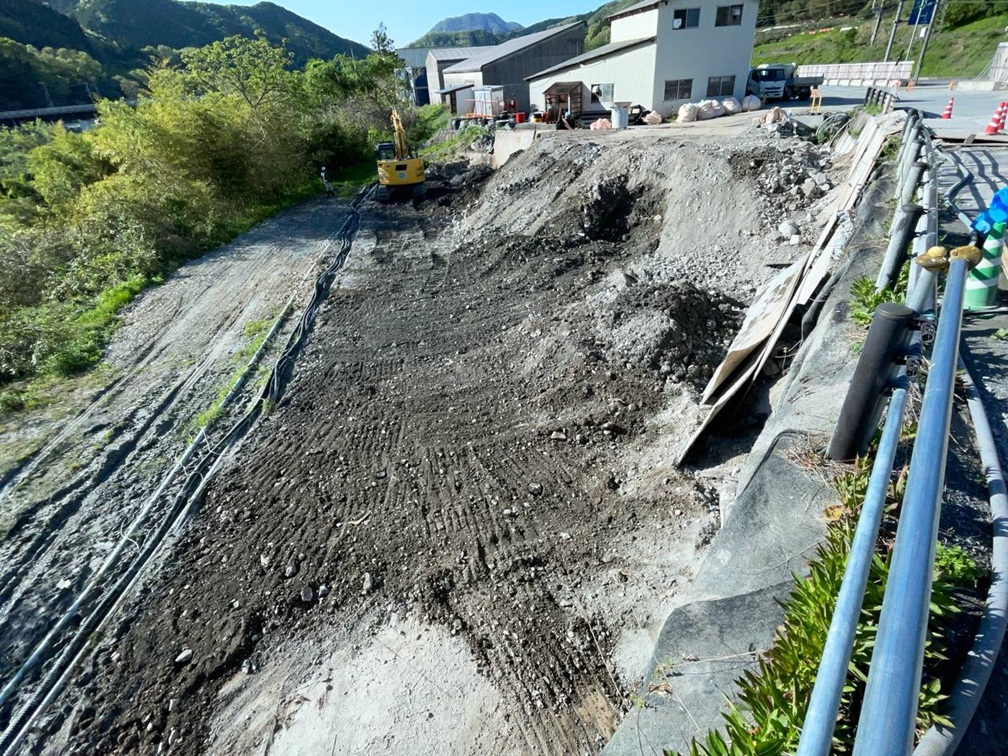

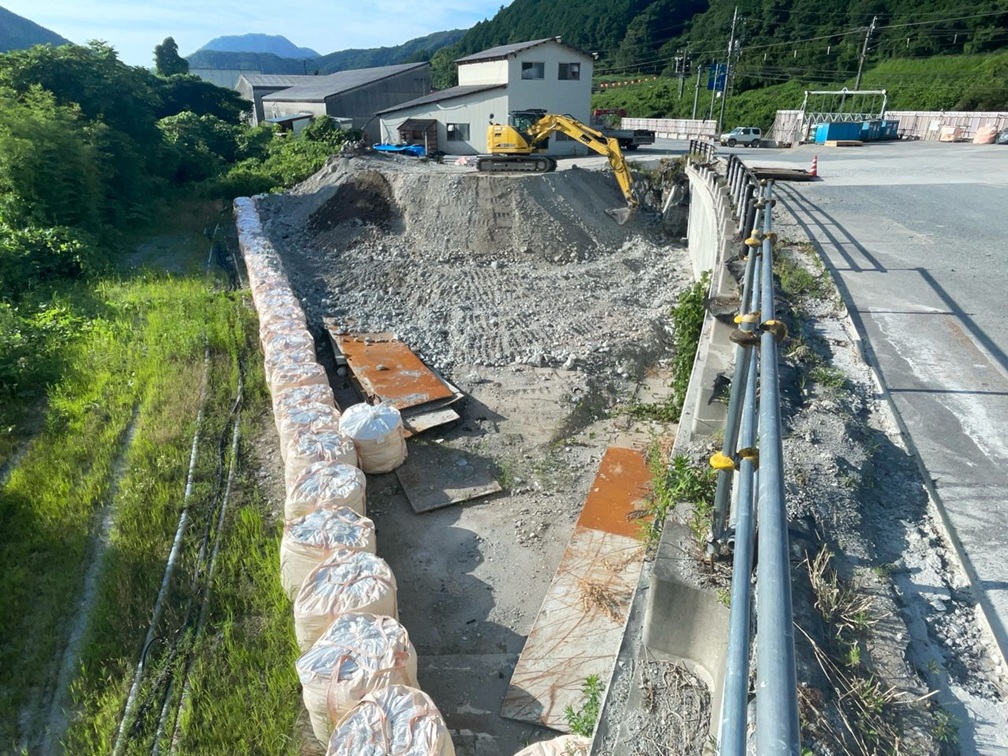

- ズリ仮置場2024.2月度 現況

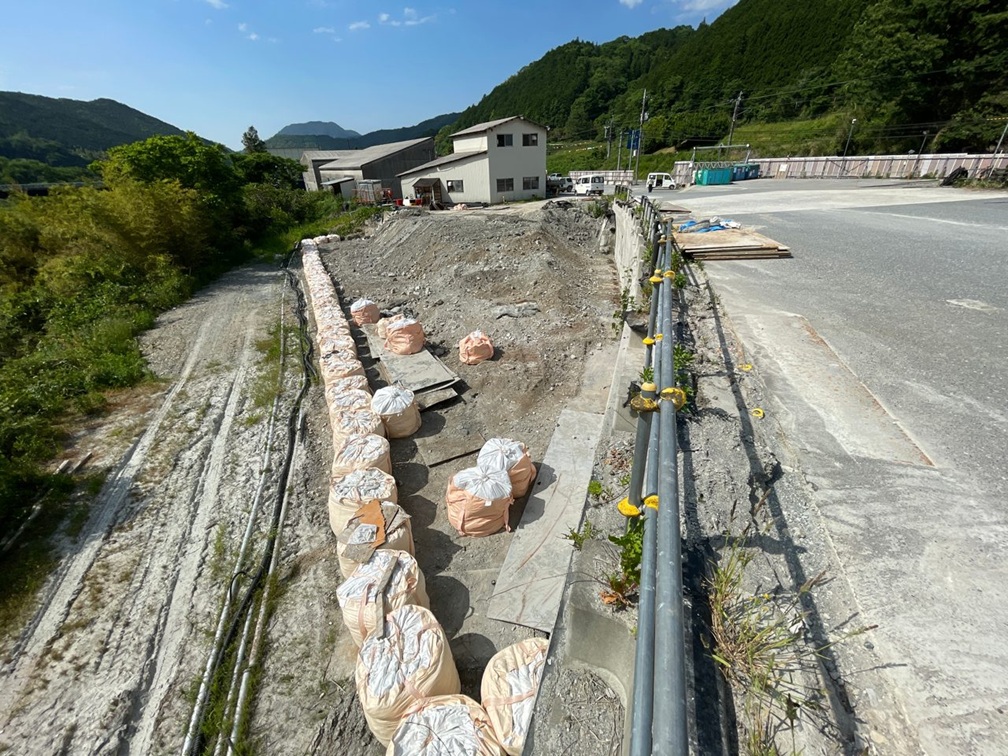

- 資材置場2023.8月度 現況

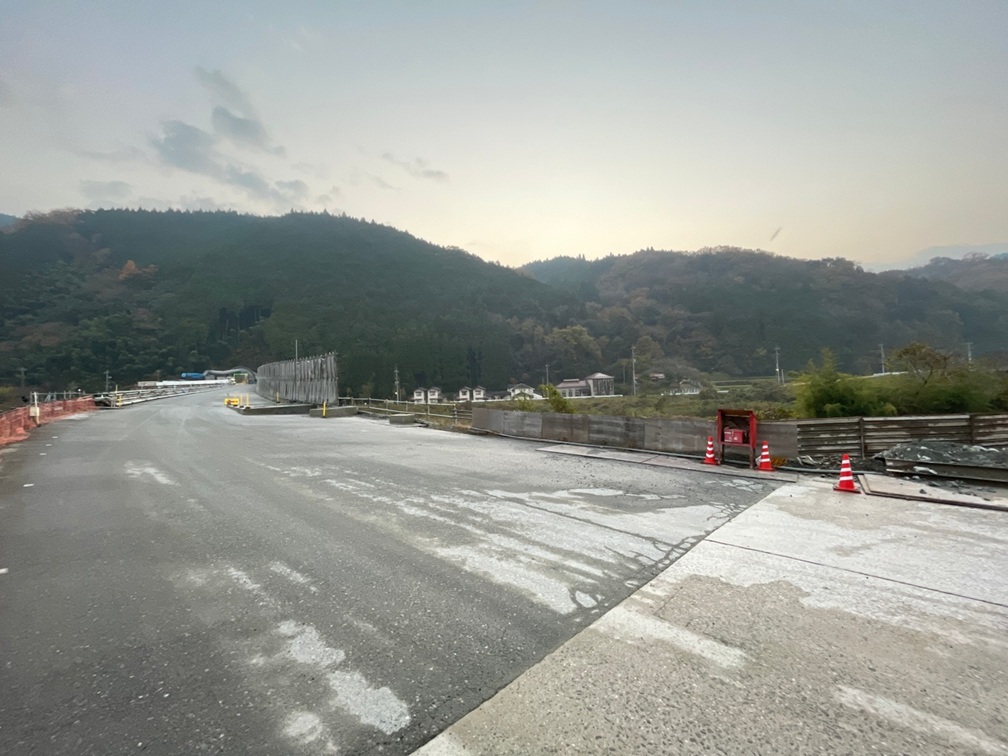

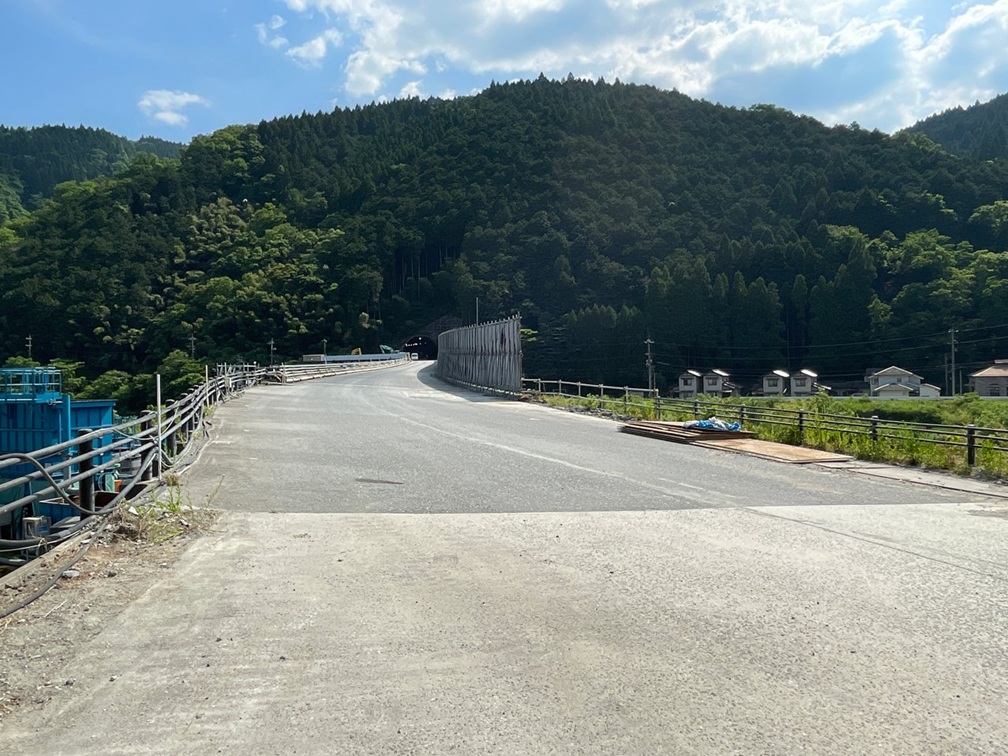

- 工事用道路2023.10月度 現況
その他仮設備

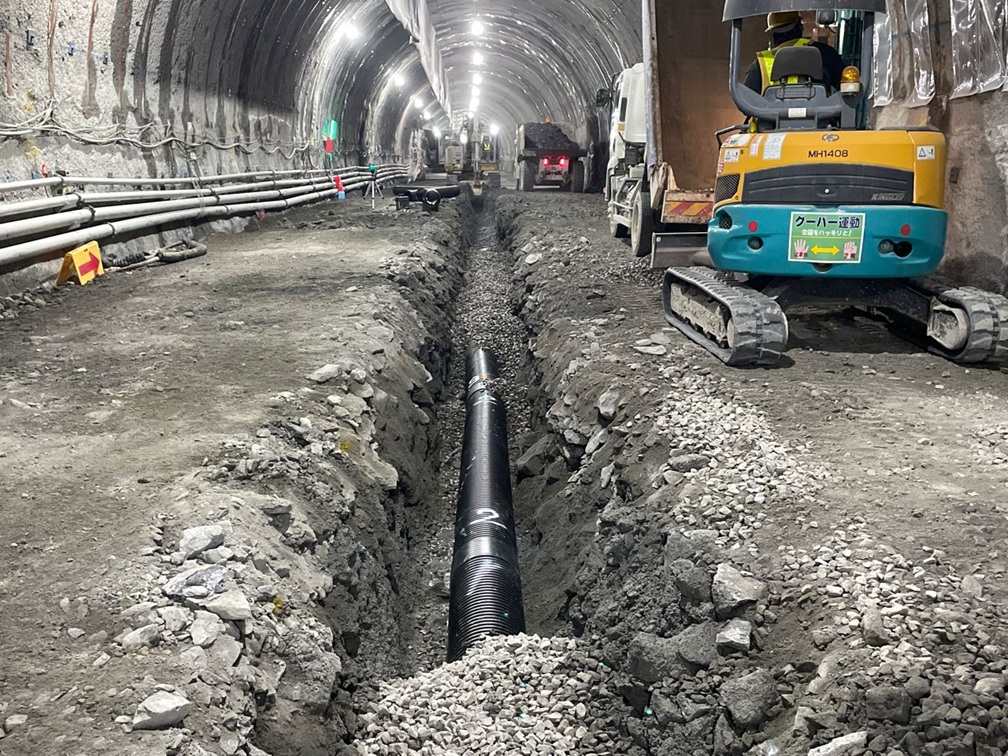

- 給排水設備坑内配管※工事進捗と共に順次延長
- 受電設備坑内※工事進捗と共に順次延長
- 通信設備坑外設備一式
- 照明設備坑内※工事進捗と共に順次設置
- 粉じん対策散水車
- 防護設備万能板
- 保安照明ゲート(夜間・電飾)
- 事務所玄関前フラワーポット設置

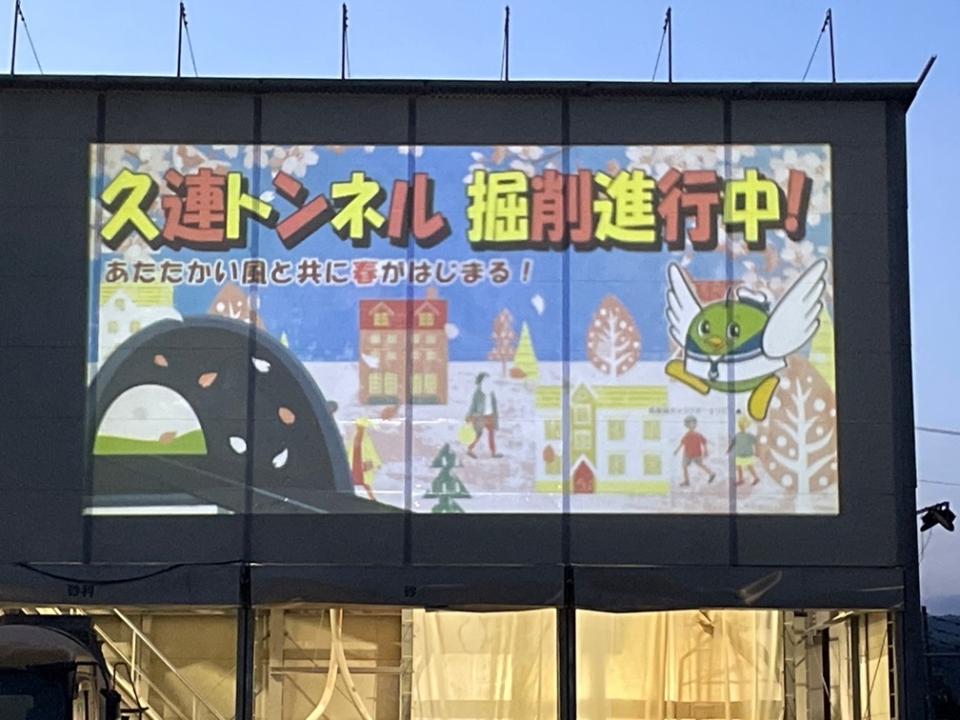

- 2024.1月度バッチャープラント壁面画像投影(冬仕様)
- 掲示板安全関係やお知らせの掲示を行う
- 事務所前 安全掲示板

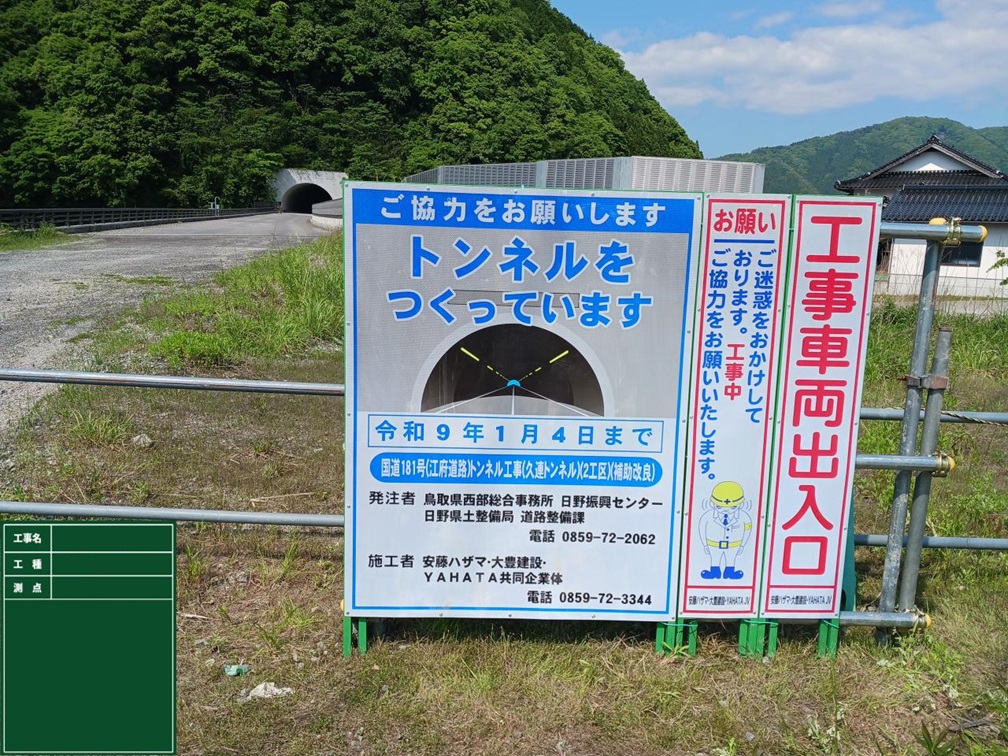

- 看板発破予告看板
.
.
