掘削
ホーム >
.
.
掘削(機械・発破)
- 機械掘削： 左側：大型ブレーカー右側：ホイールローダー
- 機械掘削： 左側：大型ブレーカー右側：ホイールローダー
- 機械掘削発破後、ズリ出しや浮石除去のためブレーカーとバックホウを用いる
.
- 発破掘削：削孔
- 発破掘削：装薬
- 2023.6月度 発破掘削装薬のための削孔中
- 発破掘削：発破前
- 発破掘削：発破後
- 2023.8月度発破掘削：削孔
- 2023.8月度発破掘削：装薬
.
- 切羽整正ポインターで整正箇所を指示
- 2022.12月度 先行削孔地質調査(先行探査削孔)
ズリ搬出・仮置き
- ズリ積込(坑外)手前：ホイールローダー奥：30t重ダンプ
- ズリ積込(坑内)左：ホイールローダー右：30t重ダンプ
- ズリ積込(坑内)30t重ダンプは、坑内にて方向転換を行い、ズリ積込の待機をする
- 2022.4月度ズリ仮置き(30t重ダンプ)
- 2023.5月度ズリ仮置き(30t重ダンプ)
- 2023.5月度安全運転講習
- 2024.3月度ズリ仮置き(ベルコン)
- 2024.3月度ズリ仮置き(ベルコン)
- 2024.4月度ズリ投入状況(ベルコン)
- 2024.6月度ズリ投入状況(ベルコン)
ズリ搬出（他社施工）
- ズリ搬出状況10tダンプ(他社施工)
- ズリ搬出状況10tダンプ(他社施工)
- ズリ搬出状況10tダンプ(他社施工)
ズリ搬出・火薬教育
当現場は火薬を使った発破掘削のため、ズリ搬出においても残薬火薬に関する火薬教育が必要となります。
ズリ搬出自体は他社の施工のため、施工業者が変わった時点で、
施工業者さん、ダンプ運転手さん、警備員さん（国道沿いのため）を対象に教育を行っています。
- 2022.7月度ズリ搬出業者 火薬教育
- 2022.10月度ズリ搬出業者 火薬教育
- 2023.11月度ズリ搬出業者 火薬教育
- 2024.5月度ズリ搬出業者 火薬教育
- 2024.9月度ズリ搬出業者 火薬教育
.
切羽確認
【切羽確認】全期間の更新画像はこちら
※切羽(きりは) ＝ トンネル掘削面
※岩質判定委員会 ＝ 切羽を見て、分布する岩種や性状を確認する。

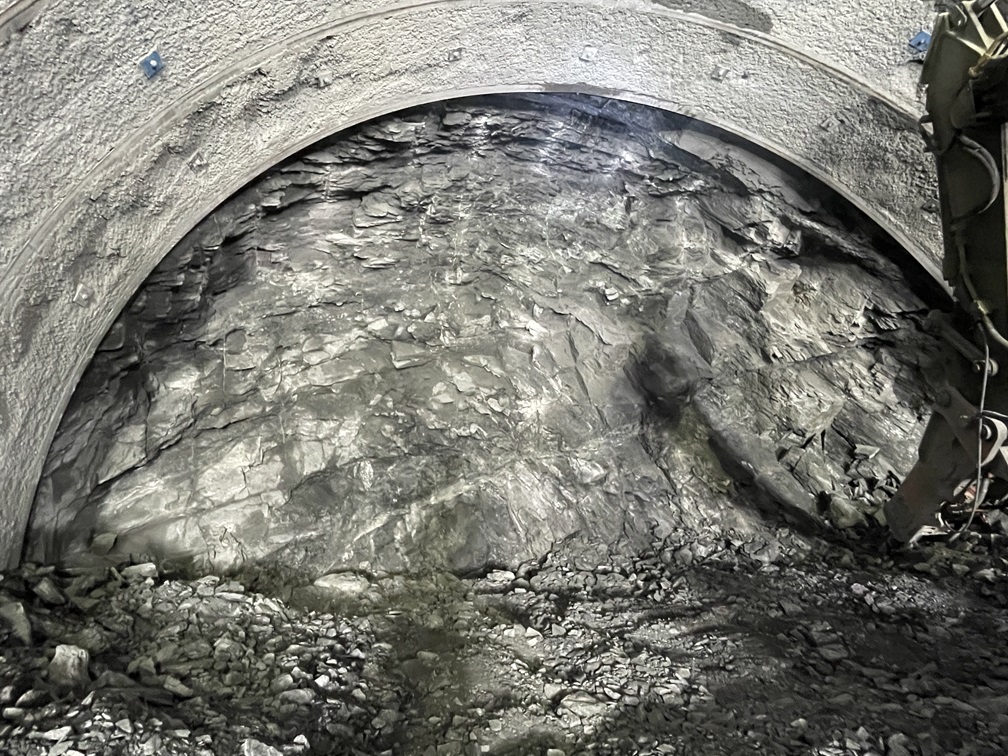

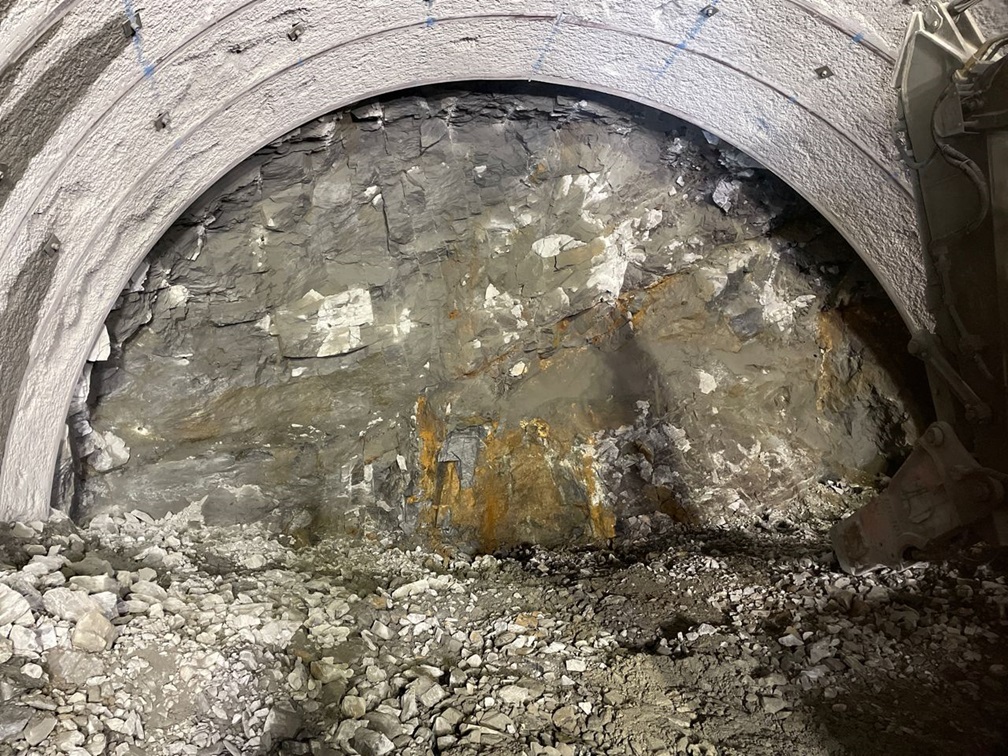

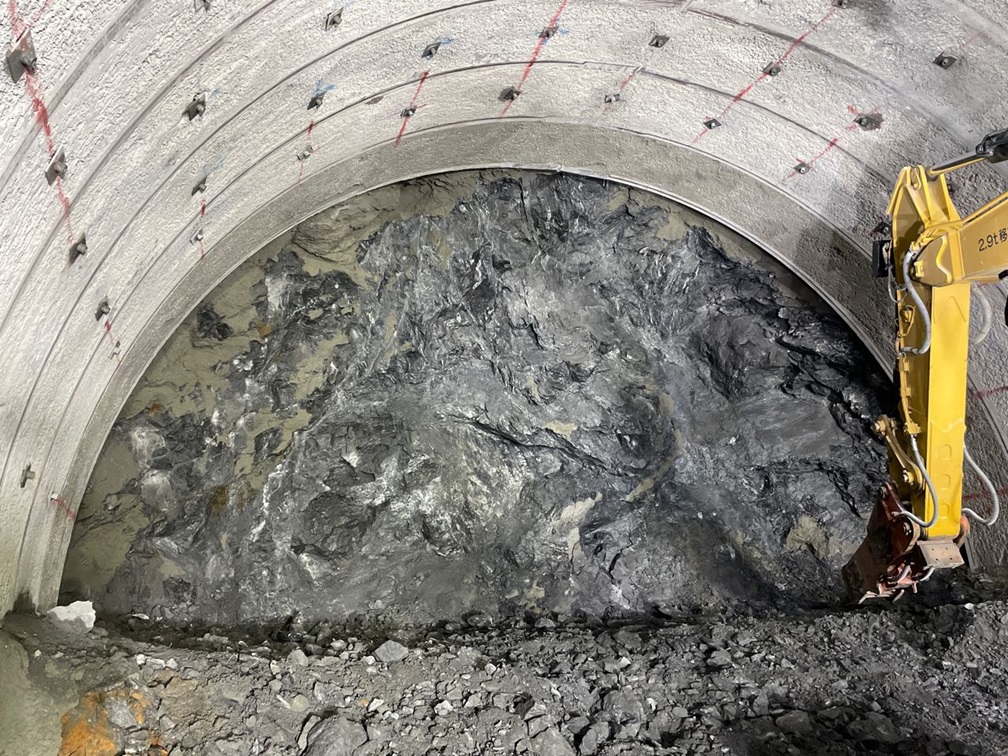

- 2024.10月度 岩判定委員会切羽状況

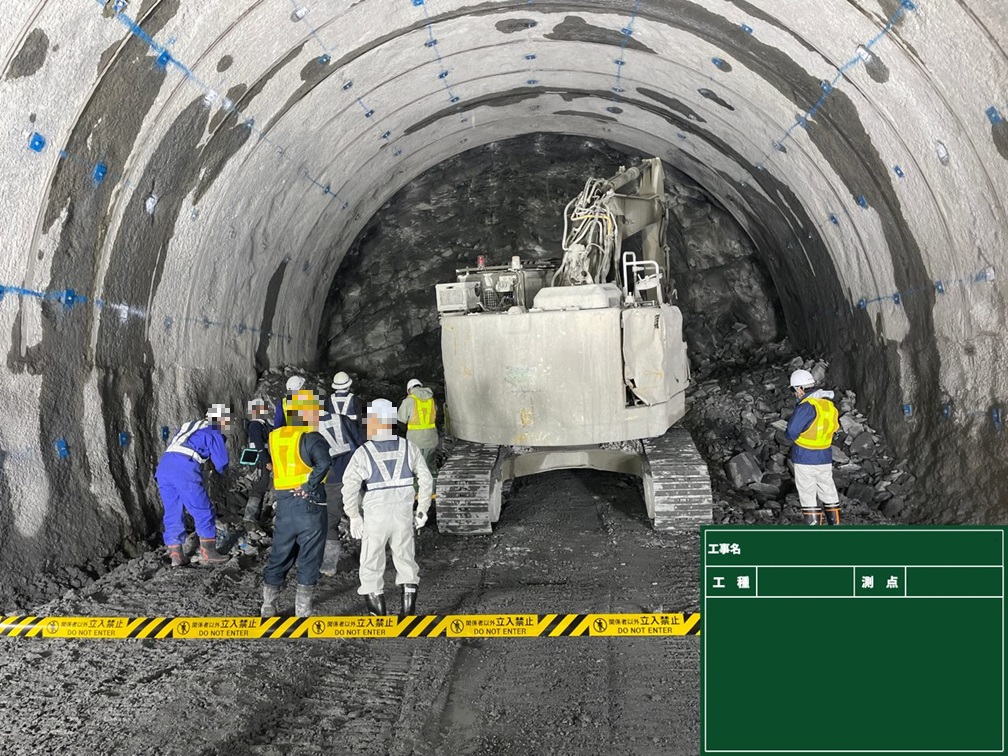

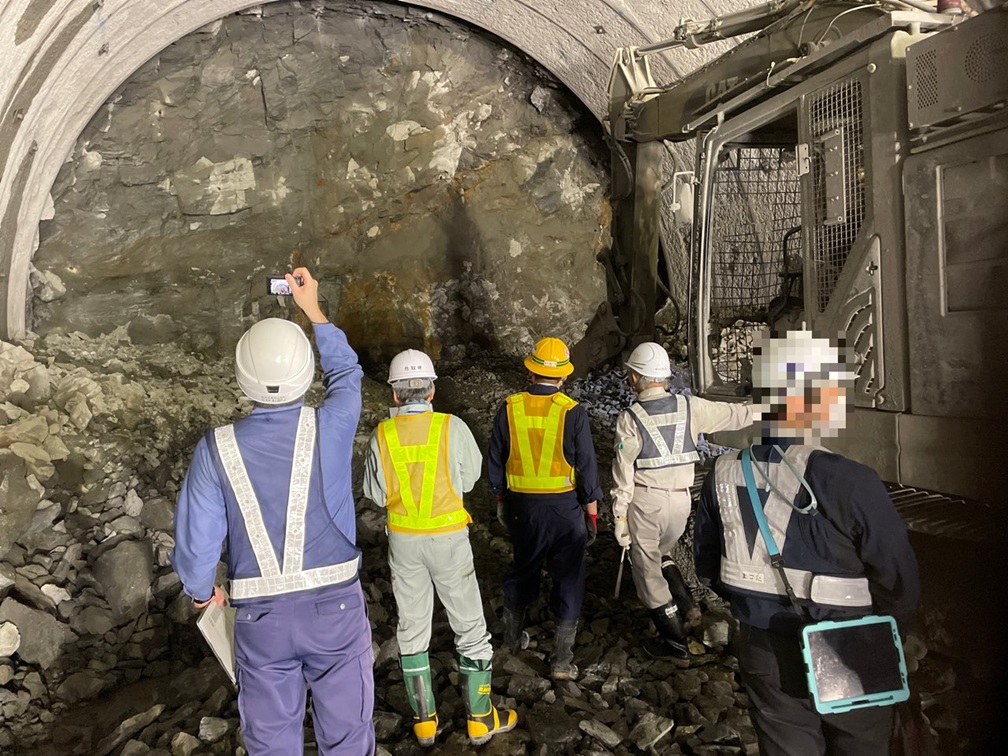

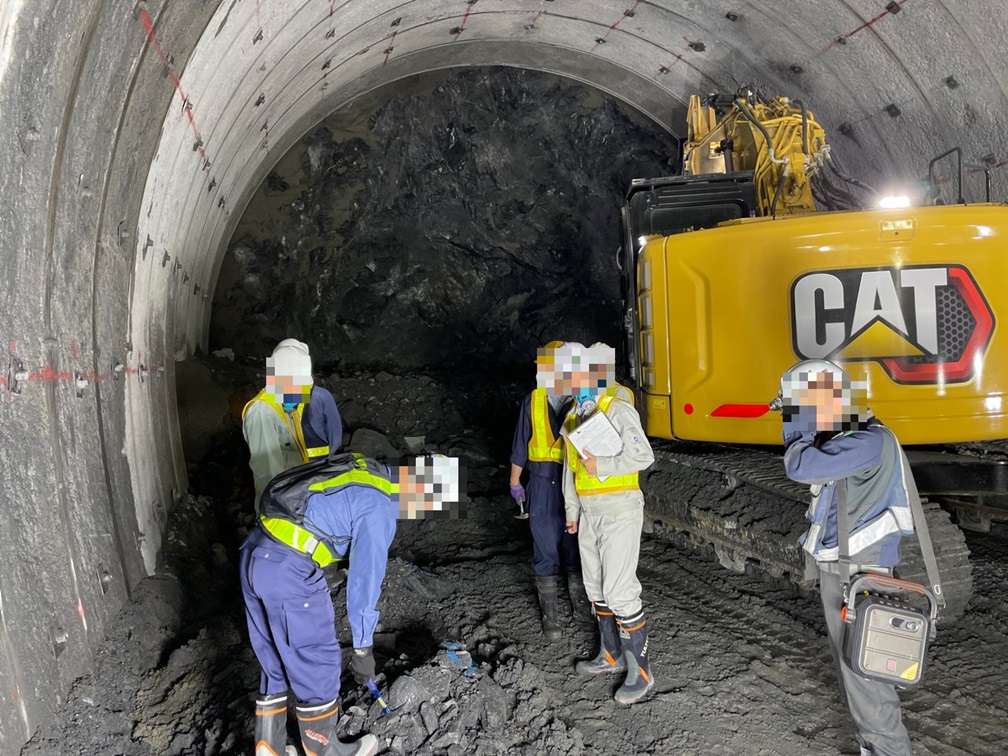

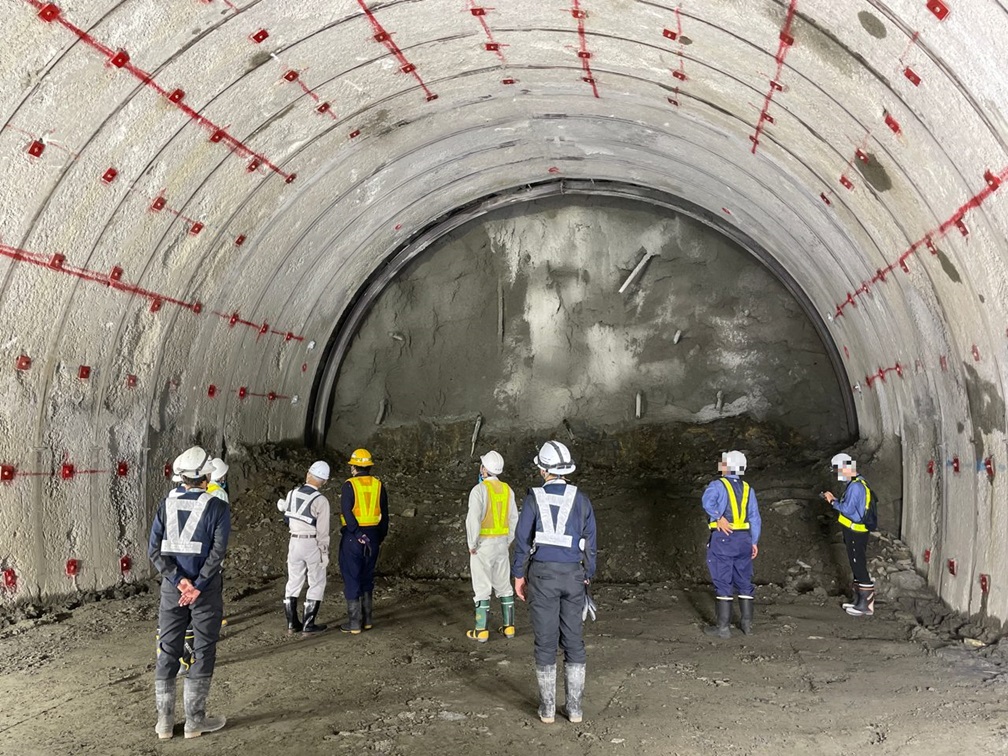

- 2024.10月度 岩判定委員会切羽確認
- 2024.10月度 岩判定委員会講評
2024年3月度 第44回岩判定委員会 開催 第45回岩判定委員会 開催 |
2024年4月度 第46回岩判定委員会 開催 第47回岩判定委員会 開催 第48回岩判定委員会 開催 |
2024年5月度 第49回岩判定委員会 開催 |
2024年6月度 第50回岩判定委員会 開催 第51回岩判定委員会 開催 第52回岩判定委員会 開催 |
2024年7月度 第53回岩判定委員会 開催 第54回岩判定委員会 開催 |
2024年8月度 第55回岩判定委員会 開催 |
2024年9月度 第56回岩判定委員会 開催 第57回岩判定委員会 開催 |
2024年10月度 第58回岩判定委員会 開催 第59回岩判定委員会 開催 第60回岩判定委員会 開催 |
.
コンクリート吹付(一次)
- 上半 一次吹付
- 下半 一次吹付
- 一次吹付完了
- ※吹付で使用するコンクリートはバッチャープラントで練っています
- 2023.8月度上半 一次吹付
- 2023.8月度下半 一次吹付
- 2023.8月度吹付前清掃状況
- 2023.8月度鏡吹付
- ケレン作業吹付後の余分なコンクリートなどを取り除く
支保工建込
- 支保工(上半)建込※建込＝部材を縦に据え付けること(水平に据え付けるのは敷き込み)
- 支保工(上半)建込
- 支保工(上半)建込2023.8月度
- 支保工(下半)建込
- 支保工(下半)建込
- 支保工(下半)建込2023.8月度
- 支保工搬入状況
- 支保工搬入状況人力では降ろせないのでクレーンを使用します
溶接金網
- 溶接金網設置
コンクリート吹付(二次)
- 上半 二次吹付
- 下半 二次吹付
- 吹付完了
- 奥：コンクリート吹付機手前：生コンクリート車
- 上半 二次吹付
ロックボルト打設
ロックボルト打設とは…
鋼製支保工と鋼製支保工の間で、地山に向けて打ち込む
吹付やロックボルト打設により、トンネルと地山とを一体化させることにより、トンネルの崩壊を防ぎます
工程：穿孔 → モルタル充填 → ロックボルト挿入
…の繰り返し作業
- ロックボルト打設
- ロックボルト打設穿孔
- ロックボルト打設
- ロックボルト打設2023.8月度 穿孔
- ロックボルト打設2023.10月度 モルタル充填
- ロックボルト打設2023.10月度 ロックボルト挿入
計測工
- 坑内据付け計測機械一式
- 計測中
- 騒音測定近隣計測位置から撮影
- 坑内計測用自動車
- 粉塵濃度測定
- 粉塵濃度測定
箱抜き工
箱抜き工とは…
トンネル掘削工事が終わってから、
トンネル路面の舗装、設備工事とそれぞれの専門業者に引き継がれる
箱抜きは、この設備工事の時に使用され、非常電話・消火設備などを設置する場所となる
- 施工前
- 施工中
- 施工中
- 施工完了
補助工
補助工とは…
〇薬液注入
・切羽状況が悪い場合、切羽を補強して、掘削時の崩落などを防ぐために施工される
・切羽から薬液を注入して、掘削進行方向や上部などの地山の固結をおこなう
・当現場ではシリカレジン系注入材で二種類の液体を注入する
・補助工法施工後は切羽に黄色の薬剤が見られる(画像参照)
〇水抜き削孔
・事前探査などにより、その先に水分が多い場合や、切羽より大量の湧水が出た場合に行う
・切羽に削孔して導水管を入れ、そこから水が出るようにする
ある程度水抜きが完了すれば、切羽掘削を再開する
- 2022.10月度 補助工薬液注入
- 2022.12月度 補助工薬液注入
- 2023.1月度 補助工薬液注入
- 2023.4月度 補助工薬液注入
- 2023.6月度 補助工薬液注入
- 2023.8月度 補助工薬液注入
- 2022.12月度 補助工水抜き削孔
- 2023.4月度 補助工水抜き削孔
- 2024.3月度 補助工水抜き削孔
- 2024.4月度 補助工水抜き削孔
.
.
